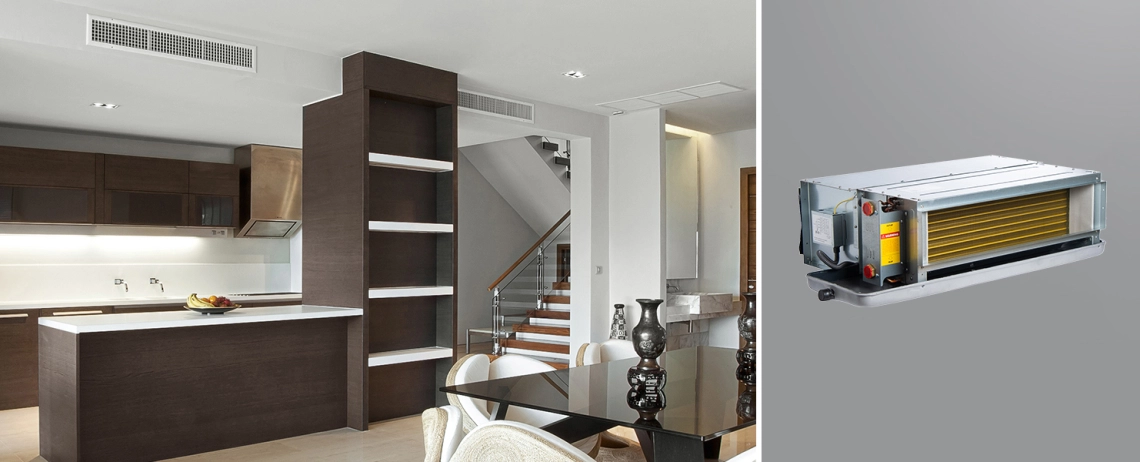

Enote z ventilatorskimi tuljavami s srednjimi kanali ESP Serija MCFC

Klimatski sistem, ki deluje tako za hlajenje kot za ogrevanje. Sistem ustvarja prijetno mikroklimo v pisarnah, industrijskih prostorih, poslovnih in stanovanjskih stavbah, hotelih, bankah, upravnih stavbah itd.

Zmogljivost hlajenja: 1,2 ... 12,6 kW

Zmogljivost ogrevanja: 1,8 ... 18,9 kW

Želite kupiti ali imate vprašanja?

Enote z ventilatorskimi tuljavami s srednjimi kanali ESP Serija MCFC

Širok razpon zmogljivosti. Ventilatorska spirala ima funkcije hlajenja, ogrevanja in prezračevanja. Zasnovan je za vzdrževanje udobnih pogojev v stanovanjskih, pisarniških, poslovnih in drugih prostorih.

Medium ESP duct fan coil unit enhancing air circulation efficiency.

Lastnosti in prednosti:

Optimiziran toplotni izmenjevalnik s povečano površino toplotne izmenjave zagotavlja visoko učinkovitost ventilatorske tuljave.
Centrifugalni ventilator s kovinskimi lopaticami in ohišjem iz pocinkanega jekla zagotavlja visoko zanesljivost in požarno odpornost.
dvocevni ventilatorski tuljavnik s 3-rednim izmenjevalnikom toplote.

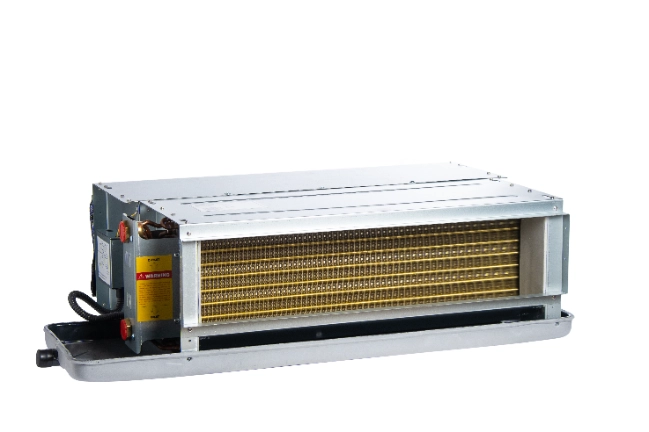

Medium ESP duct fan coil unit for efficient climate control.

Modern fan coil unit for efficient air management.

Možnost izbire tipa motorja na izmenični ali enosmerni tok.
Levi cevni priključek.
Odtočna posoda z naklonom zagotavlja varno in popolno odvajanje kondenzata z najnižje točke.
Statični tlak do 50 Pa.
Nizka poraba energije.
Nizka raven hrupa.
ModBus krmiljenje (kot opcija).
Upravljanje prek brezžičnega omrežja Wi-Fi (kot opcija).

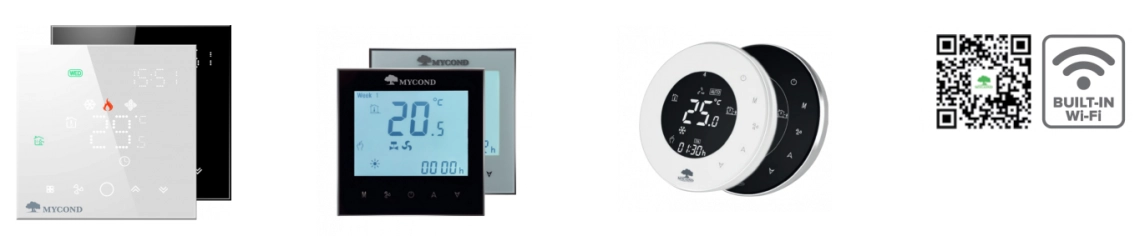

Termostat je treba kupiti ločeno

Medium ESP duct fan coil units with specification details.

Optimalni sklop avtomatizacije za cenovno ugodno in preprosto upravljanje s pametnim telefonom

Modern hotel room with energy-efficient medium ESP duct fan coil unit.

Specifikacije		Enote	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Stopnja pretoka zraka, visoka / srednja / nizka.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Hladilna zmogljivost, visoka / srednja / nizka.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Zmogljivost ogrevanja, visoka / srednja / nizka.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Zunanji statični tlak		Pa.	50	50	50	50	50
Raven hrupa		dB(A)	42	44	46	47	49
Poraba vode		^m3/h	0,39	0,55	0,7	0,82	0,91
Padec vodnega tlaka		kPa	12	16	20	23	26
	Število ventilatorjev		1	2	2	2	2
Motor ventilatorja	Število motorjev		1	1	1	1	1
	Nizka hitrost	W	49	66	84	100	118
Najvišji delovni tlak		MPa	1,6	1,6	1,6	1,6	1,6
Vhodna/izhodna vodovodna cev		mm	Rc3/4" (DN20)	Rc3/4" (DN20)	Rc3/4" (DN20)	Rc3/4" (DN20)	Rc3/4" (DN20)
Odtočna cev		mm	R3/4" (DN20)	R3/4" (DN20)	R3/4" (DN20)	R3/4" (DN20)	R3/4" (DN20)
Neto teža		kg	17	19	20	22	25

Specifikacije		Enote	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Stopnja pretoka zraka, visoka / srednja / nizka.		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Hladilna zmogljivost, visoka / srednja / nizka.		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Zmogljivost ogrevanja, visoka / srednja / nizka.		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Zunanji statični tlak		Pa.	50	50	50	50
Raven hrupa		dB(A)	50	52	54	56
Poraba vode		^m3/h	1,34	1,59	1,8	2,07
Padec vodnega tlaka		kPa	40	40	40	50
	Število ventilatorjev		3	4	4	4
Motor ventilatorja	Število motorjev		1	1	1	1
	Nizka hitrost	W	174	210	250	300
Najvišji delovni tlak		MPa	1,6	1,6	1,6	1,6
Vstopna/izstopna vodovodna cev		mm	Rc3/4" (DN20)	Rc3/4" (DN20)	Rc3/4" (DN20)	Rc3/4" (DN20)
Tekoča voda za kondenzacijo		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Neto teža		kg	31	37	42	44

Opomba.
1. Hladilna zmogljivost je bila preizkušena pod naslednjimi pogoji: temperatura dovodnega zraka 27 °C suhe temperature / 19,5 °C mokre temperature
temperature vstopne/izstopne vode 7 °C / 12 °C.
2. Toplotna moč je bila preizkušena pod naslednjimi pogoji: temperatura vstopnega zraka 21 °C suhega termometra; vstopna
temperatura vode 60/50 °C.
3. Raven hrupa je bila preizkušena v prostoru brez odmeva.
4. Te zmogljivosti in pretoki so podani pri statičnem tlaku 30 Pa.

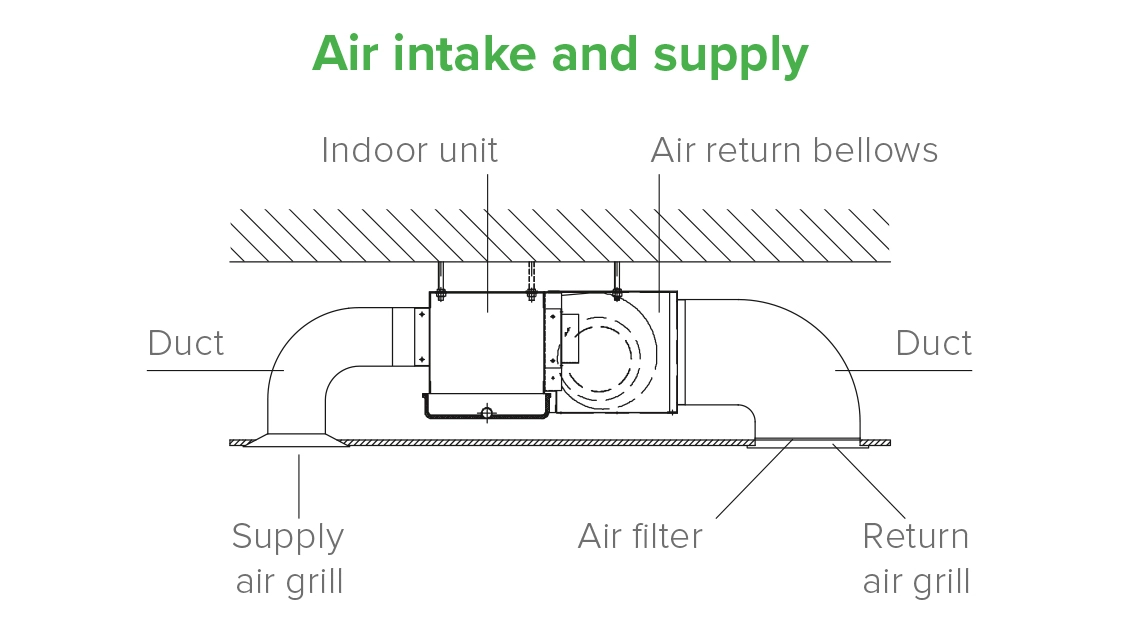

Načini vgradnje

Diagram showing installation methods for duct fan coil units.

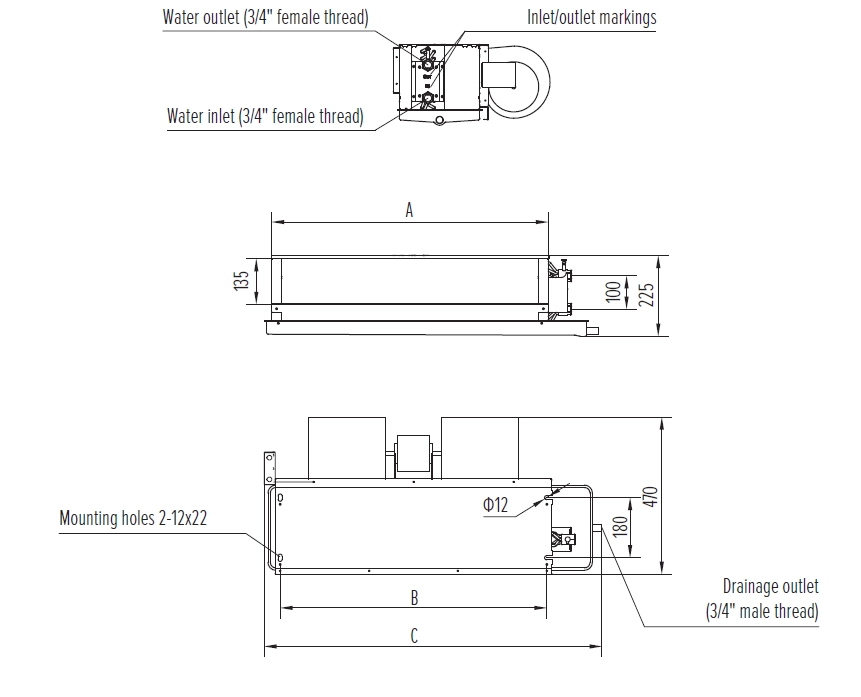

Dimenzije

Diagram of Medium ESP fan coil unit dimensions and specifications.

Model	Enote	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	mm	510	640	745	830	960	1260	1410	1630	1830
B	mm	480	610	715	800	930	1230	1380	1600	1800
C	mm	693	823	928	1013	1143	1443	1593	1813	2013

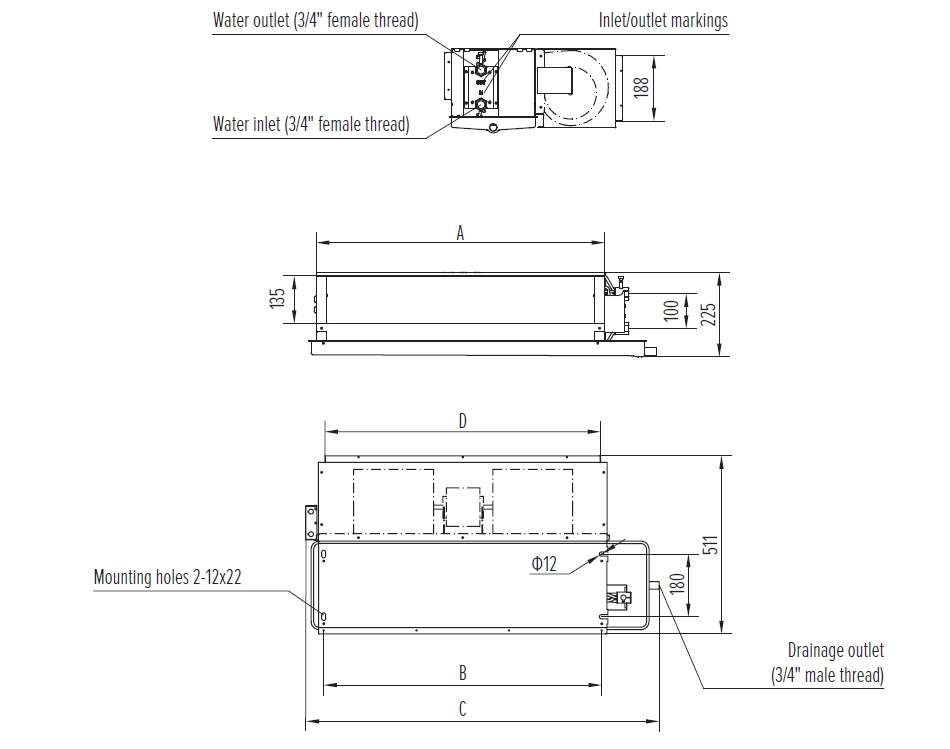

Dimenzije

Modeli za vodoravno vgradnjo z zadnjo komoro za dovod zraka

Diagram showing dimensions of Medium ESP duct fan coil units MCFC series.

Model	Enote	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	mm	510	640	745	830	960	1260	1410	1630	1830
B	mm	480	610	715	800	930	1230	1380	1600	1800
C	mm	693	823	928	1013	1143	1443	1593	1813	2013
D	mm	420	540	680	740	860	1060	1320	1520	1660
