Enote z ventilatorskimi tuljavami s srednjo stopnjo ESP za kanale serije HPL

Te srednjetlačne kanalske ventilatorske tuljave so zasnovane za dovod zraka po dolgih cevovodih in omogočajo tako vodoravno kot navpično namestitev. Enote so primerne za stanovanjske hiše, pisarne, izobraževalne ustanove in nakupovalne centre

Zmogljivost hlajenja: 2,93 ... 11,29 kW

Zmogljivost ogrevanja: 3,31 ... 13,13 kW

Želite kupiti ali imate vprašanja?

Enote z ventilatorskimi tuljavami s srednjo stopnjo ESP za kanale serije HPL

Ventilatorska tuljava ima 7 standardnih velikosti z različnimi zmogljivostmi pretoka zraka (od 340 do 2100^m3/h), od katerih je vsaka opremljena s 3- ali 4-redno tuljavo in z možnostjo dodajanja 1- ali 2-redne tuljave za 4-cevne sisteme. To je najpopolnejša ponudba, idealna za vse zahteve glede klimatizacije.

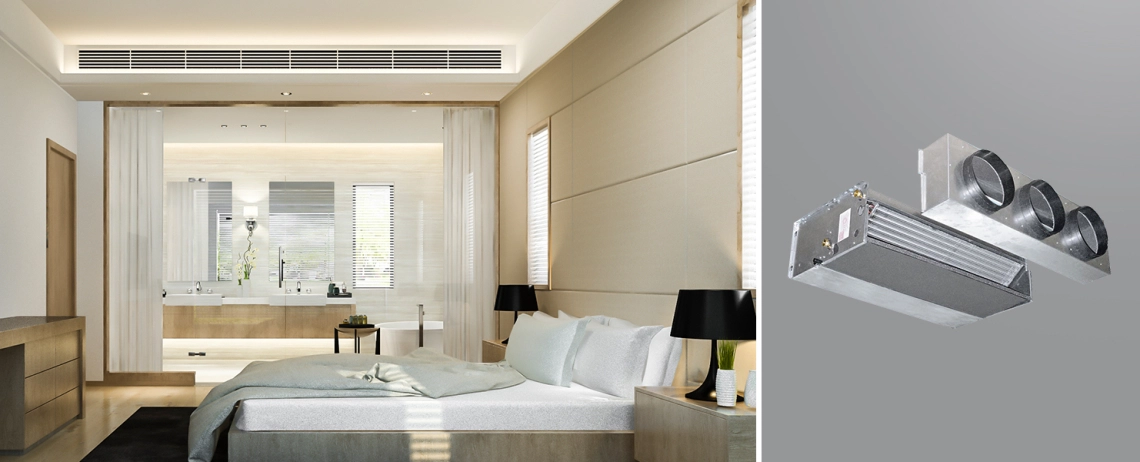

MyCond HPL Sodobna hotelska soba s srednjo ventilatorsko enoto ESP.

Ključne značilnosti :

Visoka raven udobja
Široko območje delovanja
Statični tlak do 80 Pa
Ohišje iz pocinkanega jekla
Visoko učinkovit bakren toplotni izmenjevalnik
Statično in dinamično uravnotežen ventilator za izjemno tiho delovanje
Namestitev v vodoravnem in navpičnem položaju

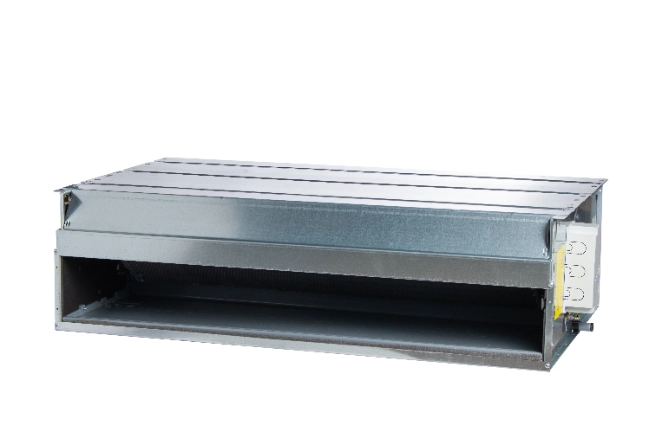

Slika prikazuje energetsko učinkovitost ventilatorske tuljave Medium ESP iz serije MyCond HPL.

Slika visokozmogljive ventilatorske tuljave MyCond HPL serije s srednje zmogljivimi ventilatorji ESP med delovanjem.

Prednosti :

Ohišje je izdelano iz 1 mm pocinkanega jekla in izolirano s 3 mm poliolefinske pene (razred M1).
Ventilatorji imajo aluminijaste ali plastične lopatice.
Motor s 5 hitrostmi je nameščen na protivibracijskih podlogah. Zasnova ima notranjo toplotno zaščito s samodejno ponastavitvijo (stopnja zaščite IP 20, razred B).
Toplotni izmenjevalnik ni primeren za uporabo v korozivnem ozračju, kjer je lahko izpostavljen koroziji. Priključki so na levi strani, gledano od izhoda zraka iz enote.
Pladenj za kondenzat je izdelan iz plastike. Zasnova v obliki črke L omogoča namestitev ventilatorske enote v vodoravnem ali navpičnem položaju.
Filter je izdelan iz polipropilenskih vlaken, ki so napeta na okvir iz pocinkanega jekla. Okvir je nameščen v posebna vodila za enostavno odstranitev in namestitev filtra med vzdrževanjem.

Shema ventilatorskih spiralnih enot za srednje kanale ESP Značilnosti serije MyCond HPL.

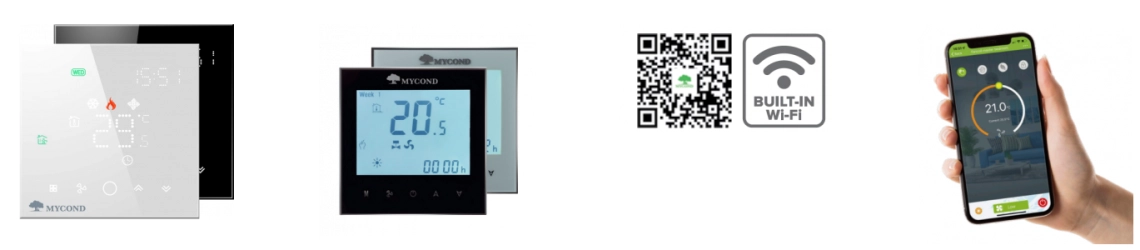

Optimalen nabor avtomatizacije za cenovno ugoden in preprost nadzor s pametnim telefonom

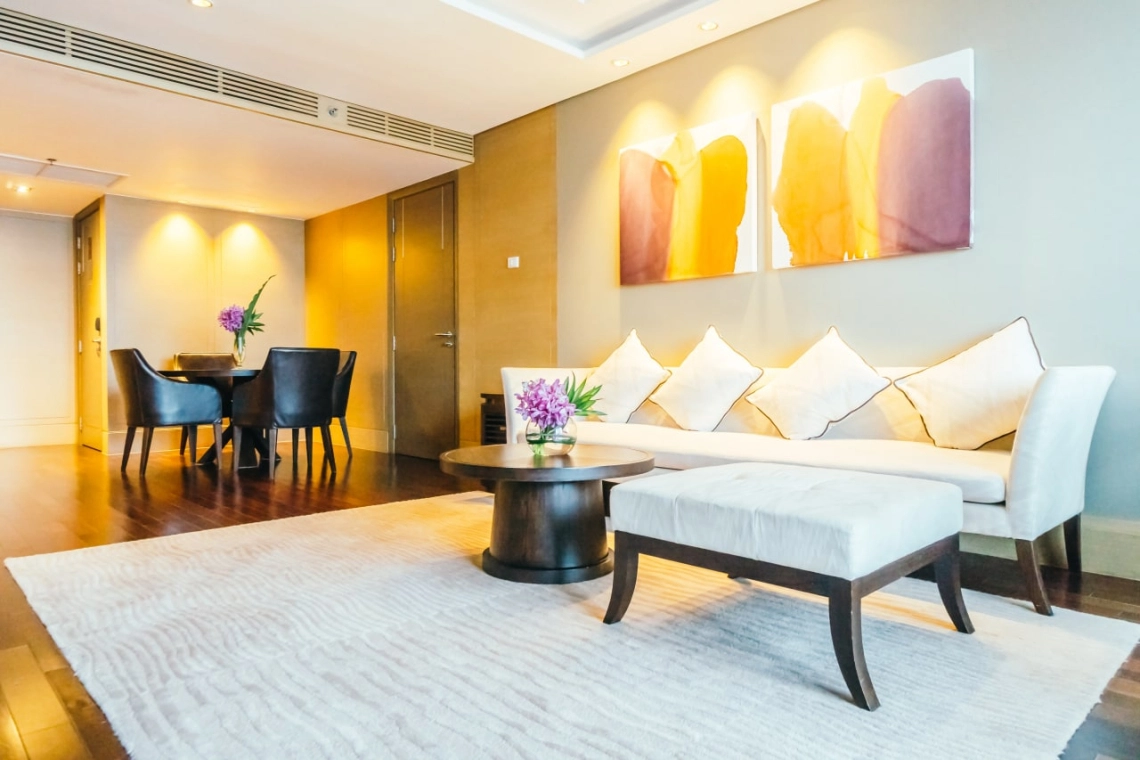

Elegantna ventilatorska enota iz serije MyCond HPL, nameščena v sodobni dnevni sobi.

3-redne enote z ventilatorskimi tuljavami, dvotrupni modeli. Specifikacije

Specifikacije	Enote	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Pretok zraka	^m3/h	535	860	1115	1340	1375	1635	2100
Zmogljivost hlajenja	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Zmogljivost ogrevanja	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Vhodna moč motorja	W	55	110	126	175	174	166	245
Zvočna moč (Lw)	dB(A)	51	55	57	63	62	61	66
Vstopna/izstopna vodovodna cev		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Cev za kondenzat	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

4-redne ventilatorske tuljave, 2-cevni modeli. Specifikacije

Specifikacije	Enote	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Pretok zraka	^m3/h	535	860	1115	1340	1375	1635	2100
Zmogljivost hlajenja	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Zmogljivost ogrevanja	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Vhodna moč motorja	W	55	110	126	175	174	166	245
Zvočna moč (Lw)	dB(A)	51	55	57	63	62	61	66
Vstopna/izstopna vodovodna cev		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Cev za kondenzat	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

3+1-redna ventilatorska spiralna enota, 4-cevni modeli.Specifikacije

Specifikacije	Enote	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Pretok zraka	^m3/h	535	860	1115	1340	1375	1635	2100
Zmogljivost hlajenja	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Zmogljivost ogrevanja	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Vhodna moč motorja	W	55	110	126	175	174	166	245
Zvočna moč (Lw)	dB(A)	51	55	57	63	62	61	66
Vstopna/izstopna vodovodna cev		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Cev za kondenzat	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Značilnosti so podane za naslednje delovne parametre:
Statični tlak: 0Pa
HLAJENJE: temperatura dovodnega zraka +27 °C suha temperatura, +19 °C vlažnost. term. Temperatura vstopne/izstopne vode:. +7/12 °C.
OGREVANJE: temperatura zraka na vhodu je +20 °C. Temperatura vode na vhodu/izhodu. +50/45 °C.
Ogrevanje 4-cevni sistem: temperatura zraka na vhodu je +20 °C. Temperatura vode na vhodu/izhodu: 1,5 °C. +65/55 °C.

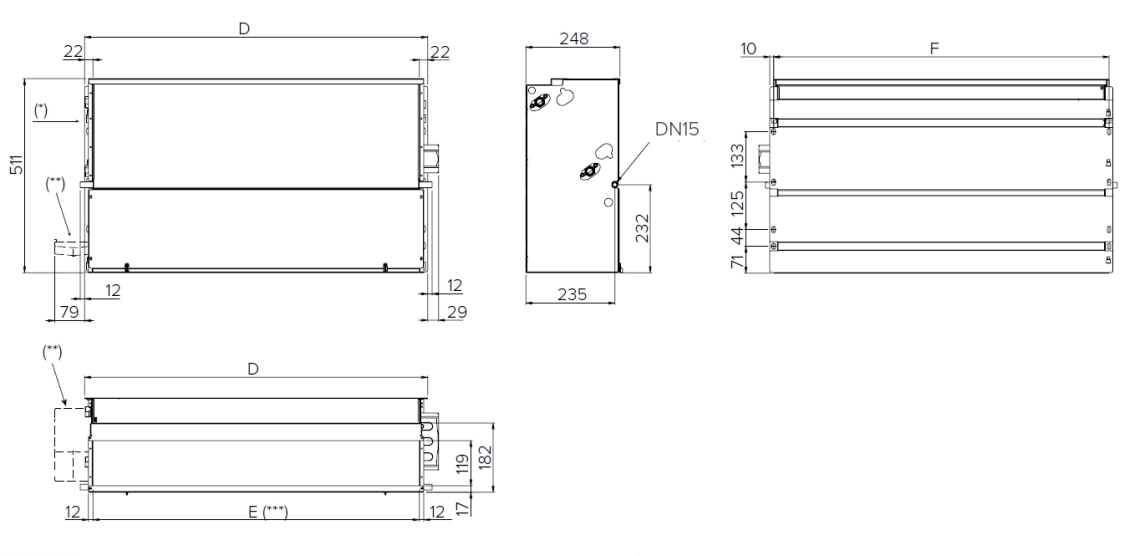

Navpična namestitev

Shematski prikaz energetske učinkovitosti ventilatorske tuljave MyCond HPL serije MyCond.

Opomba:
(*) - Priključki tuljave na levi strani
(**) - Dodatni pladenj za kondenzat (opcija)
(***) - Dimenzije vstopnega okvirja: E x 119 mm
(****) - Zunanji premer

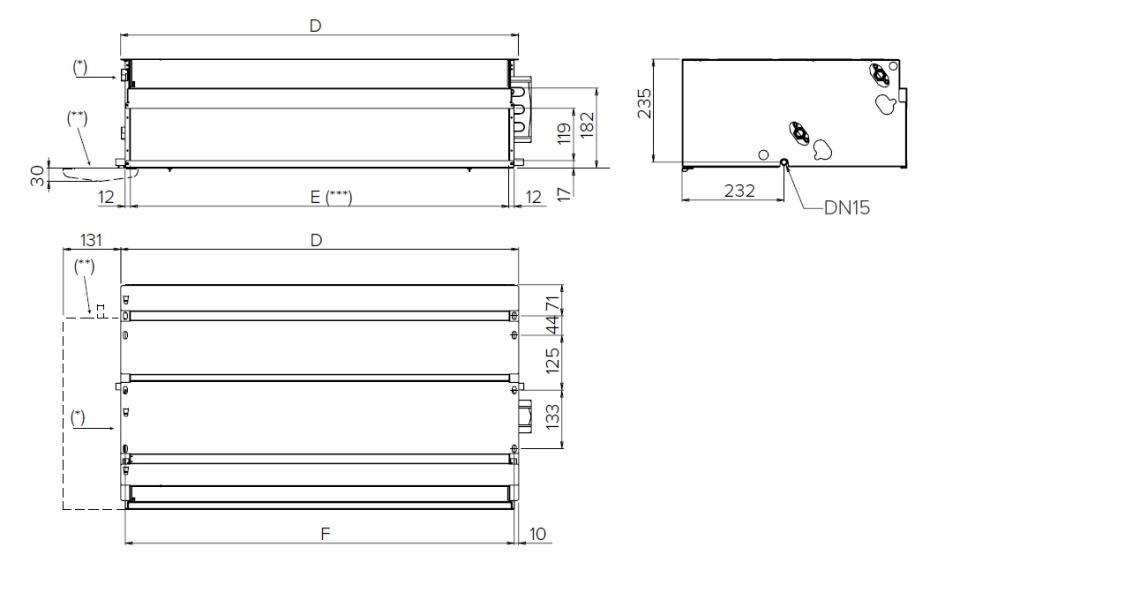

Vodoravna vgradnja

Diagram, ki prikazuje poti pretoka zraka v kanalskih enotah MyCond serije HPL.

Opomba:
(*) - Priključki tuljave na levi strani
(**) - Dodatni pladenj za kondenzat (opcija)
(***) - Dimenzije sesalnega okvirja: E x 119 mm
(****) - Zunanji premer

Model	Enote	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

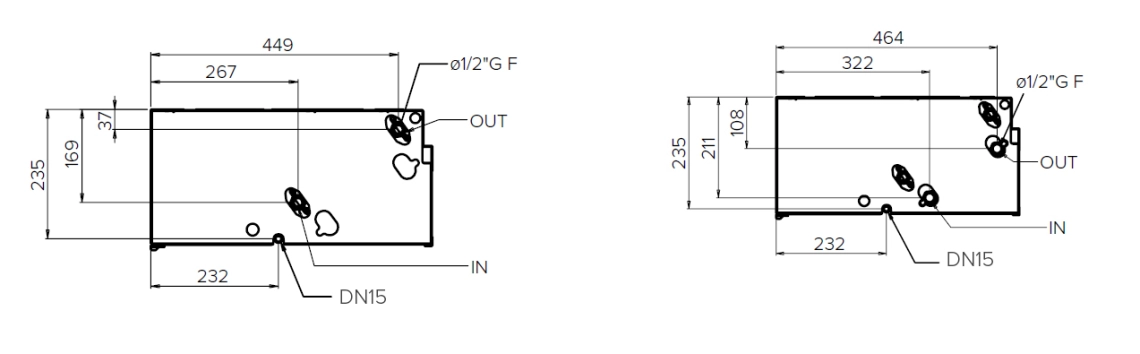

Priključki tuljave

3- ali 4-redne tuljave / Dodatna grelna tuljava (1 ali 2 vrsti)

MyCond HPL Diagram, ki prikazuje distribucijo zraka in nadzorne mehanizme v enotah z ventilatorskimi tuljavami s srednjimi kanali ESP.

Model	Enote	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 vrstice	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
vrstice 3+1	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 vrstice	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1
