Enote z ventilatorskimi tuljavami z visokim izkoristkom ESP serije DFCL

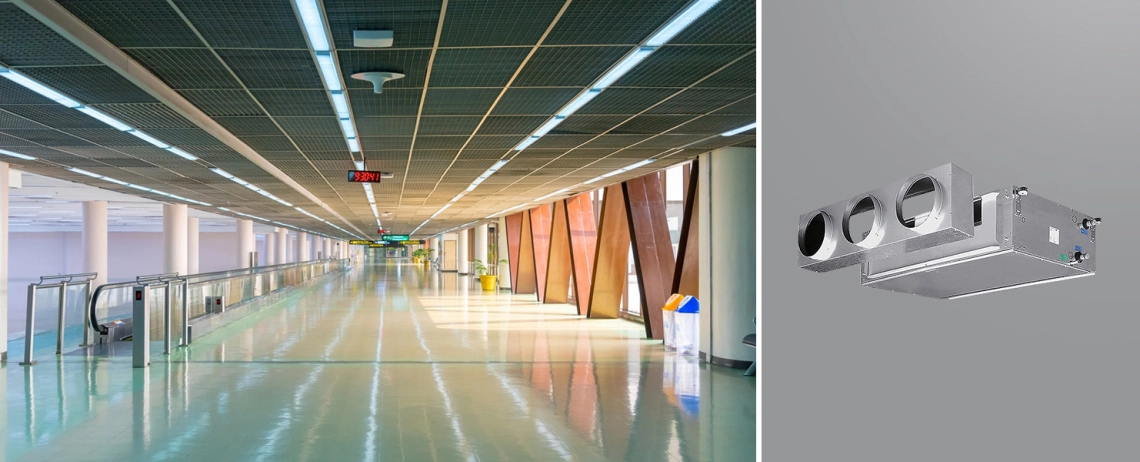

Visokotlačni kanalski ventilatorski tuljavnik se najpogosteje uporablja v velikih prostorih z visokimi stropi, kot so konferenčne dvorane, hoteli, letališča, muzeji in druge velike stavbe. Visok zračni tlak, ki ga zagotavlja ventilatorska cevka, omogoča enakomerno porazdelitev zraka po celotnem prostoru, kar zagotavlja udobne pogoje za uporabnike

Zmogljivost hlajenja: 4,17 ... 38,28 kW

Zmogljivost ogrevanja: 8,76 ... 50,95 kW

Enote z ventilatorskimi tuljavami z visokim izkoristkom ESP serije DFCL

Široka paleta zmogljivosti, dvotrupne izvedbe in dodatni štiritrpni toplotni izmenjevalnik za ogrevanje omogočajo uporabo za širok nabor aplikacij. Možnost upravljanja prek omrežja Wi-Fi (kot dodatna možnost) pa omogoča nadzor klime kjer koli na svetu.

4-pipe heat exchanger for heating

Ključne lastnosti :

Velika prilagodljivost pri načrtovanju klimatskih sistemov za skrito montažo.
Velika zmogljivost za velike prostore.
Statični tlak do 180 Pa pri velikostih 1-5 in do 400 Pa pri velikostih 6-7.
Nizka raven hrupa.
Široko območje delovanja temperature dovodne vode.

Prednosti :

Okvir je sestavljen iz samonosilnih pocinkanih jeklenih plošč s protihrupno/toplotno izolacijo (razred M1).
Na pocinkani okvir je pritrjen obnovljiv zračni filter, ki je lahko dostopen za čiščenje in združljiv s sintetičnim filtrom G3 48 mm (učinkovitost čiščenja 84 %).

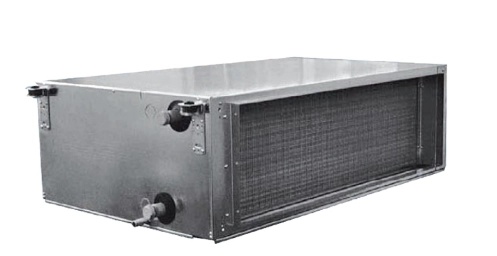

Tihi centrifugalni ventilator iz pocinkanega jekla z dvojnim rotorjem, nameščen na isti gredi kot motor. Enofazno napajanje 230 V, 50 Hz.
Visoko učinkovit toplotni izmenjevalnik je izdelan iz bakrenih cevi z aluminijastimi rebri. Privzeto je priključek na levi strani. Priključek cevi na desni strani je na zahtevo.
Široko območje delovanja temperature vstopne vode.

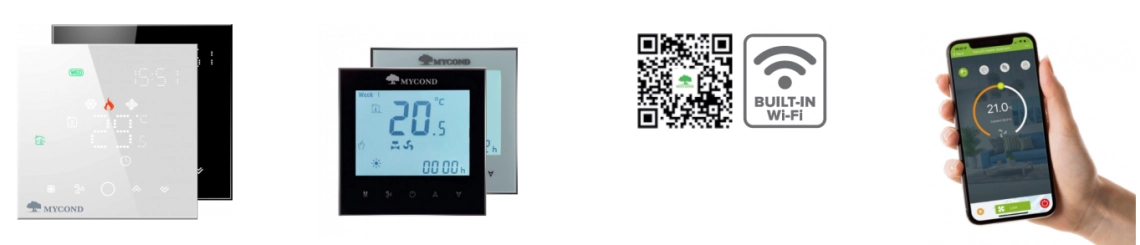

Optimalen nabor avtomatizacije za cenovno ugoden in preprost nadzor s pametnim telefonom

The optimal set

2-cevne 3-redne enote fan coil. Specifikacije

Specifikacije	Enote	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Število hitrosti		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Stopnja pretoka zraka	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Skupna hladilna zmogljivost	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Navidezna hladilna zmogljivost	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Zmogljivost ogrevanja	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Izguba tlaka (hlajenje)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Izguba tlaka (ogrevanje)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Poraba energije	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Raven zvočne moči	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Raven zvočnega tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Podatki se nanašajo na naslednje pogoje:

Hlajenje: temperatura zraka v prostoru +27 °C (suha temperatura), +19 °C (mokra temperatura); temperatura vode v dovodu/odtoku +7/+12 °C.

Ogrevanje: temperatura zraka v prostoru +20 °C; temperatura vode v dovodu/odtoku +60/50 °C.

2-cevne 4-redne enote z ventilatorskimi tuljavami. Specifikacije

Specifikacije	Enote	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Število hitrosti		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Stopnja pretoka zraka	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Skupna hladilna zmogljivost	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Navidezna hladilna zmogljivost	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Zmogljivost ogrevanja	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Izguba tlaka (hlajenje)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Izguba tlaka (ogrevanje)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Poraba energije	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Raven zvočne moči	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Raven zvočnega tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Podatki se nanašajo na naslednje pogoje:
Hlajenje: temperatura zraka v prostoru +27 °C (suha temperatura), +19 °C (mokra temperatura); temperatura vode v dovodu/odtoku +7/+12 °C.
Ogrevanje: temperatura zraka v prostoru +20 °C; temperatura vode v dovodu/odtoku +50/45 °C.

4-cevne enote z ventilatorskimi tuljavami. Specifikacije

Specifikacije	Enote	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Število hitrosti		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Stopnja pretoka zraka	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Skupna hladilna zmogljivost	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Navidezna hladilna zmogljivost	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Zmogljivost ogrevanja	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Izguba tlaka (hlajenje)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Izguba tlaka (ogrevanje)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Poraba energije	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Raven zvočne moči	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Raven zvočnega tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Podatki se nanašajo na naslednje pogoje:
Hlajenje: temperatura zraka v prostoru +27 °C (suha temperatura), +19 °C (mokra temperatura); temperatura vode v dovodu/odtoku +7/+12 °C.
Ogrevanje: temperatura notranjega zraka +20 °C; temperatura vode v dovodu/odtoku +50/45 °C.

4-cevne enote z ventilatorskimi tuljavami. Specifikacije

Specifikacije	Enote	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Število hitrosti		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Stopnja pretoka zraka	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Skupna hladilna zmogljivost	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Navidezna hladilna zmogljivost	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Zmogljivost ogrevanja	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Izguba tlaka (hlajenje)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Izguba tlaka (ogrevanje)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Poraba energije	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Raven zvočne moči	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Raven zvočnega tlaka*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Podatki se nanašajo na naslednje pogoje:
Hlajenje: temperatura zraka v prostoru +27 °C (suha temperatura), +19 °C (mokra temperatura); temperatura vode v dovodu/odtoku +7/+12 °C.
Ogrevanje: temperatura notranjega zraka +20 °C; temperatura vode v dovodu/odtoku +50/45 °C.

Visokozmogljive ventilatorske enote s 4- in 6-rednim toplotnim izmenjevalnikom A

2-cevni sistem

Specifikacije pri 150 Pa	Enote	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Stopnja pretoka zraka	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Skupna hladilna zmogljivost	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Navidezna hladilna zmogljivost	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Zmogljivost ogrevanja	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Izguba tlaka (hlajenje)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Izguba tlaka (ogrevanje)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Poraba energije	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Raven zvočne moči	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Raven zvočnega tlaka*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Podatki se nanašajo na naslednje pogoje:

Hlajenje: temperatura zraka v prostoru +27 °C (suha temperatura), +19 °C (mokra temperatura); temperatura vode na vstopu/izstopu +7/+12 °C.

Ogrevanje: temperatura zraka v prostoru +20 °C; temperatura vode v dovodu/odtoku +60/50 °C.

4-cevni sistem

Specifikacije pri 150 Pa	Enote	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Stopnja pretoka zraka	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Skupna hladilna zmogljivost	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Navidezna hladilna zmogljivost	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Zmogljivost ogrevanja	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Izguba tlaka (hlajenje)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Izguba tlaka (ogrevanje)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Poraba energije	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Raven zvočne moči	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Raven zvočnega tlaka*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Podatki se nanašajo na naslednje pogoje:
Hlajenje: temperatura zraka v prostoru +27 °C (suha temperatura), +19 °C (mokra temperatura); temperatura vode v dovodu/odtoku +7/+12 °C.
Ogrevanje: temperatura notranjega zraka +20 °C; temperatura vode v dovodu/odtoku +70/60 °C

Dimenzije

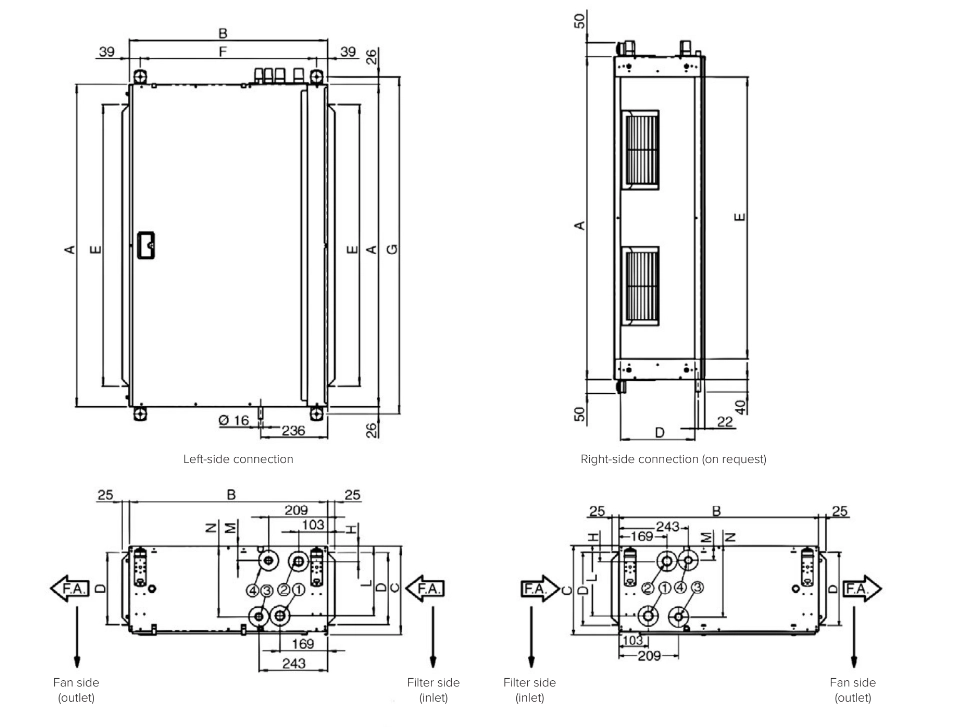

Dimenzije enot DFCL z ventilatorskimi tuljavami

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Model	1 (VHOD)	2 (OUTLET)	3 (VHOD)	4 (IZHOD)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Dimenzije

Videz in priključitev enot DFCL z ventilatorskimi tuljavami

Teža ventilatorskih tuljav DFCL

Model

Neto teža (kg)

Teža v embalaži (kg)

Prostornina izmenjevalnika toplote (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

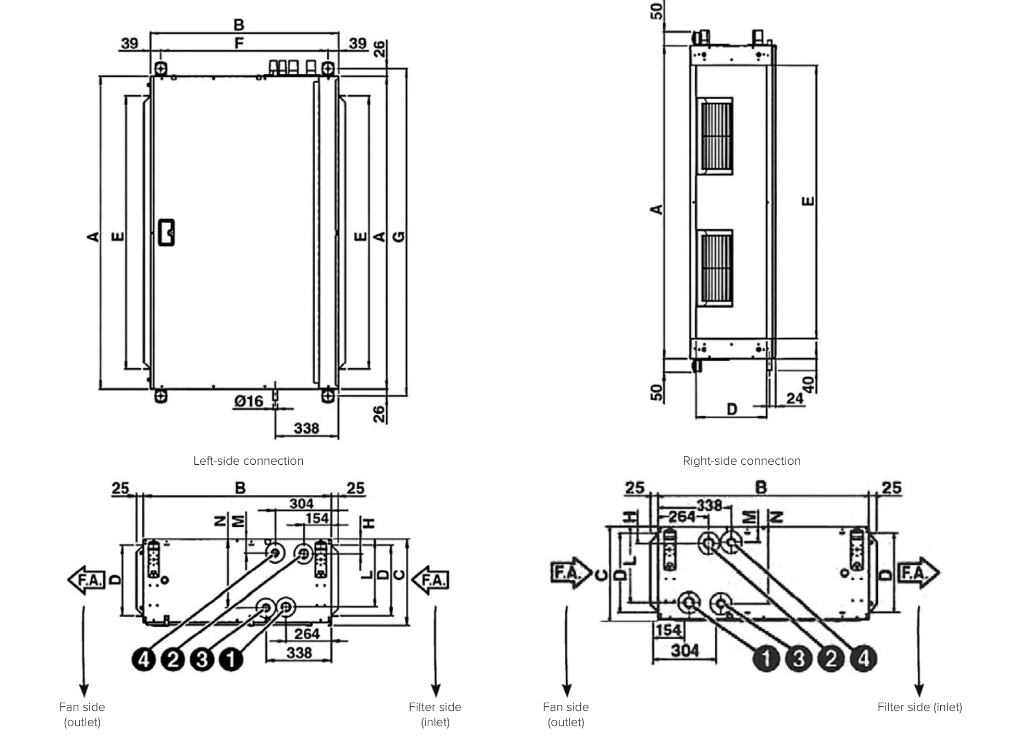

Dimenzije enot DFCL z ventilatorskimi tuljavami

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Model	1 (VHOD)	2 (OUTLET)	3 (VHOD)	4 (IZHOD)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
