Izsuševalniki zraka serije MID / MSP

Razvlaževalniki zraka serij MID in MSP so zasnovani za industrijske prostore ali bazene. Običajno se nameščajo v okoljih, kot so javni in zasebni bazeni, mlekarne, kleti, kleti in druge aplikacije, kjer je nadzor vlage bistvenega pomena, da se struktura ali blago ne poškodujeta
Zmogljivost razvlaževanja: 100 ... 4650 l/dan

Želite kupiti ali imate vprašanja?
Izsuševalniki zraka serije MID / MSP

MSP enoprotočni kanalski razvlaževalec zraka, zasnovan za razvlaževanje in ogrevanje notranjih bazenov in agresivnih okolij.

Energy-efficient dehumidifier suitable for pool areas.

  • Namestitev v prostor, kjer je potrebno razvlaževanje (fiksno ali premično z vrtljivimi kolesi, po izbiri), ali v tehnični prostor
  • Plošče iz pocinkanega jekla, znotraj in zunaj pobarvane
  • Predhodno prevlečene rebraste tuljave, primerne za agresivno okolje
  • Elektronske komponente, zaščitene pred klorom
  • Pladenj za kondenzat iz nerjavečega jekla
  • Dvocevni centrifugalni ventilator (EC radialni ventilator, po izbiri) z zgornjim ali linijskim dovodom
  • Odvodni grelnik za klorirano vodo

Ducted dehumidifier designed for indoor pools and tough environments.

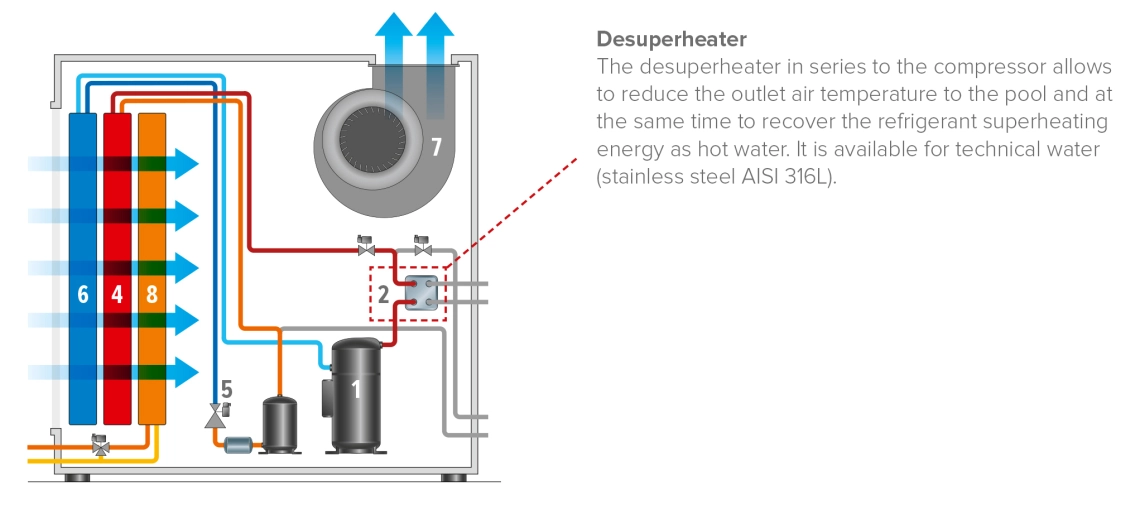

Shema delovanja

The dehumidifier efficiently manages humidity in indoor pools.

  1. Kompresor, hladilni plin R410A
  2. Odvodni grelnik (po izbiri)
  3. Kondenzator
  4. Termostatski ekspanzijski ventil
  5. Izparilnik
  6. Ventilator: neposredni pogon za velikosti do 0950, jermenski prenos za velikosti od 1100; radialni ventilator EC ni obvezen
  7. Vodna spirala za naknadno ogrevanje ali hlajenje s tripotnim ventilom

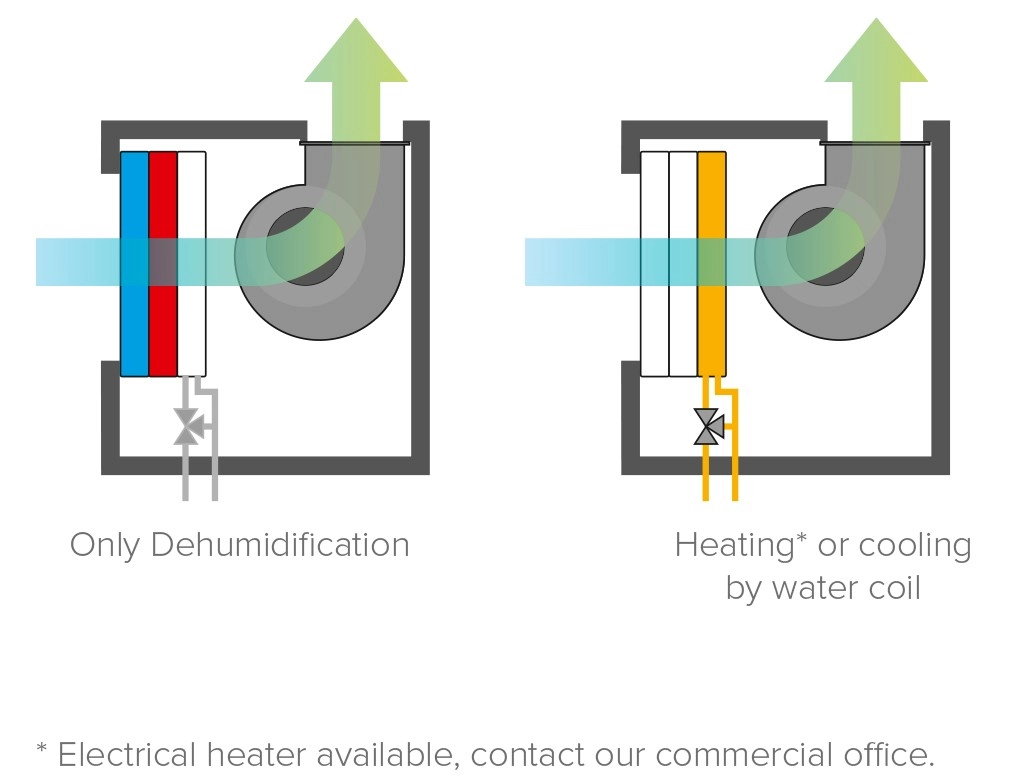

Način delovanja

Diagram showing the layout of a single flow ductable dehumidifier from the MID/MSP series.

Diagram of a single-flow ductable dehumidifier unit from the MSP series.

Standardne možnosti:

  • Mehanski humidistat
  • Okvir za držalo filtra za dovodni zračni kanal
  • Elektronski krono-humidistat
  • Tuljava za vročo/hlajeno vodo s tristopenjskim ventilom
  • Tiha izvedba -2 dB(A)
  • Mehki zagon
  • Manometri
  • Odmrzovanje z vročim plinom
  • Odvzemni grelnik bazenske vode
  • Centrifugalni ventilator z visokim statičnim tlakom

Napredno krmiljenje:

  • Radialni ventilatorji EC
  • krmilni terminal 0-10 V
  • AAC: samodejni nadzor pretoka zraka
  • Kartica z uro za časovni razpored
  • Senzor za zamašitev filtra

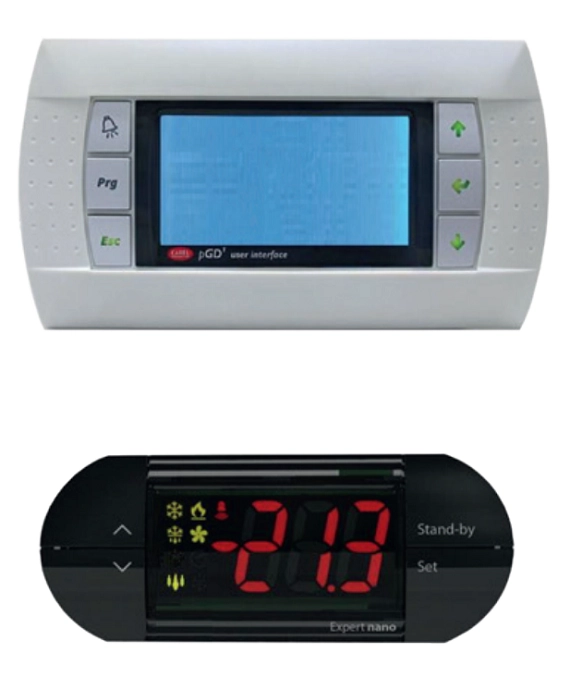

  • Daljinski uporabniški terminal
  • TH sonda za vgradnjo v kanale
  • Serijska plošča za povezljivost Modbus, Lonworks, Bacnet, KNX, Ethernet TM

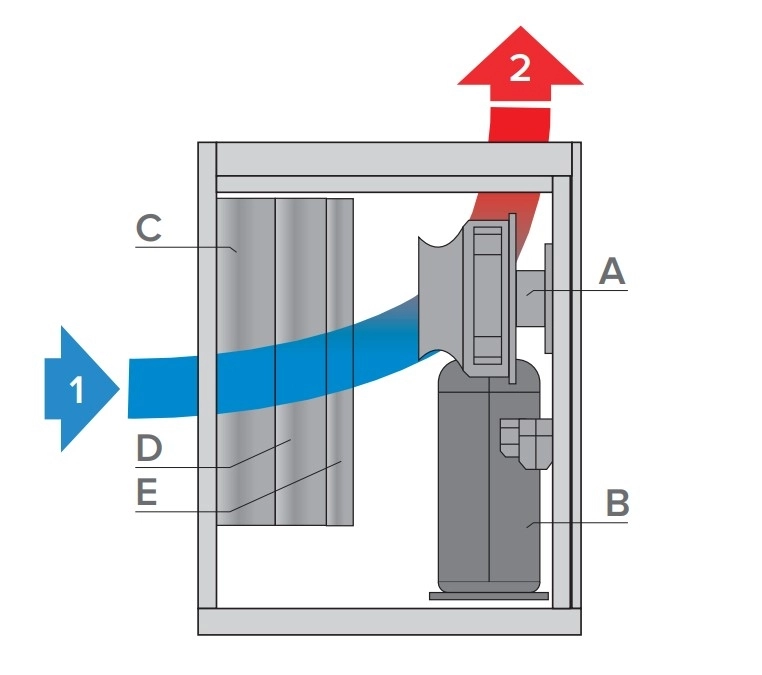

Legenda:

  • A - ventilator
  • B - kompresor
  • C - uparjalnik
  • D - kondenzator
  • E - toplotni izmenjevalnik za vročo vodo ali električni grelnik (opcija)

Energy-efficient dehumidifier from the MID/MSP series by MyCond.

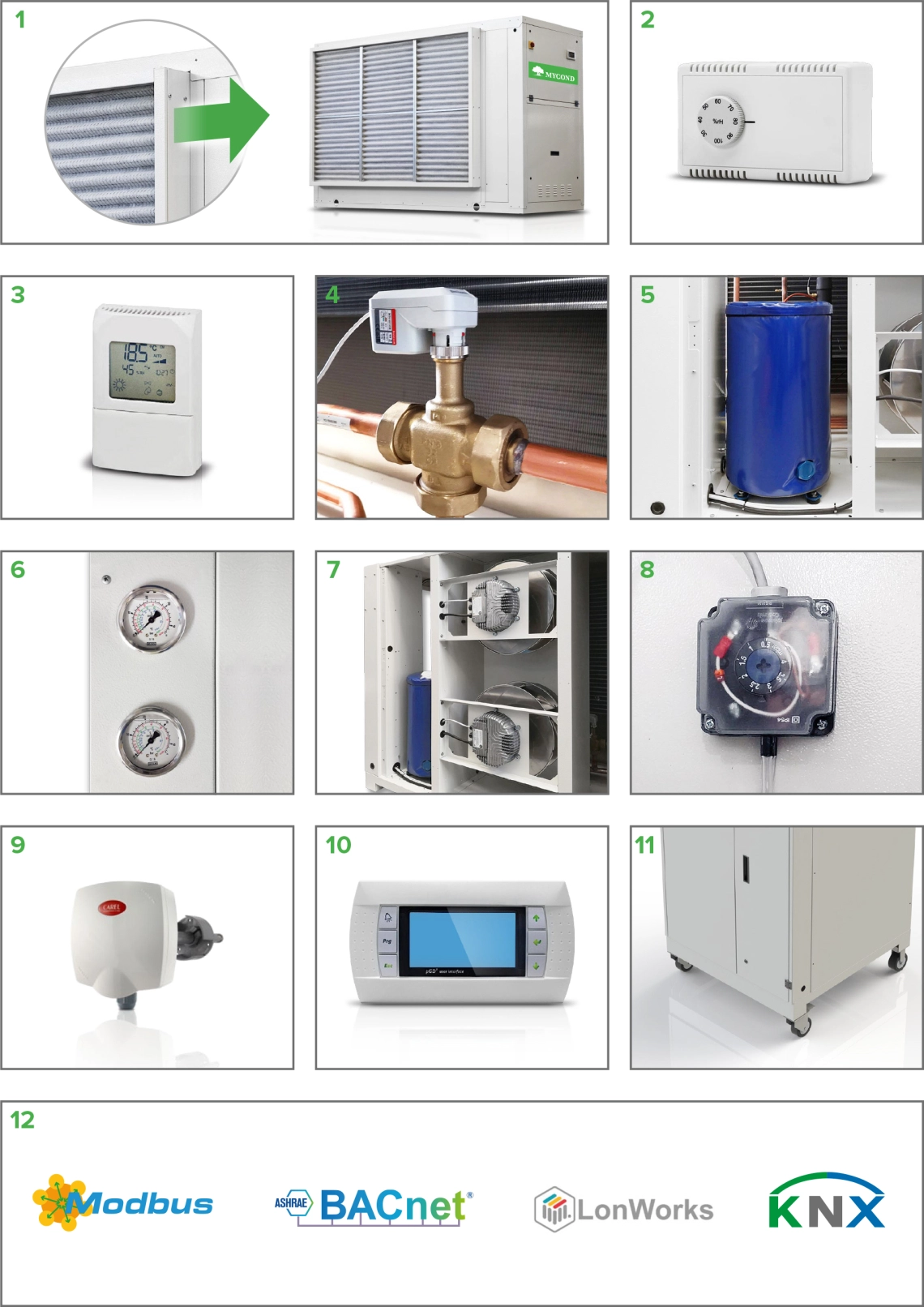

Dodatne možnosti:

Single-flow ductable dehumidifier for efficient moisture control.

  • Okvir za držalo filtra za sesalni kanal s filtri G2 ali G4 (1)
  • Mehanski higrostat za vgradnjo na steno (2)
  • Elektronski higrostat za vgradnjo (3)
  • Vodna spirala z moduliranim tripotnim ventilom (4)
  1. Samo ogrevanje
  2. Samo ogrevanje, predimenzionirano
  3. Hlajenje/ogrevanje
  4. Hlajenje/ogrevanje, predimenzionirano

*3, 4 Vključno s posodo za kondenzat in izolacijo

  • Tiha izvedba (5)
  • Mehki zagon
  • Manometri (6)
  • Odmrzovanje z vročim plinom (obvezno pri temperaturi zraka pod 8 °C)
  • Prehlajevalnik za tehnično ali bazensko vodo (4)
  • Centrifugalni ventilator z visokim statičnim tlakom
  • Radialni ventilator EC (7)
  • ACF: samodejni nadzor pretoka; omogoča izbiro pretoka zraka neposredno na zaslonu in njegovo ohranjanje tudi v primeru spremenljivega padca tlaka zaradi filtrov.
  • Napredno krmiljenje
  • Kartica ure s časovnim načrtovanjem: 2 načina delovanja (delovni dan ali praznik), 6 časovnih intervalov na način delovanja. Nastavljivi parametri: vklop/izklop, notranja temperatura, notranja relativna vlažnost.
  • Senzor umazanih filtrov (8)
  • Senzor temperature in vlage za namestitev v kanale (9)
  • Daljinski uporabniški terminal, vključno z 20 m kablom (10)
  • Dodatna toplotna izolacija, debeline 20 mm ali 40 mm
  • Vrtljiva kolesa (11)
  • Serijska plošča za BMS (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Vmesniška kartica Ethernet™, na voljo so protokoli: SNMP v1 in v2c, BACnet / IP, BACnet Ethernet in Modbus TCP / IP
  • Kontakt za krmiljenje vlažilnika 0-10 V
  • Različica za zunanjo namestitev

Možnosti za posebne aplikacije

  • Posebne tuljave za agresivno okolje
  • Plošče iz nerjavečega jekla AISI 316L
  • Kondenzator za tehnično vodo
  • Električni grelniki
  • Kondenzator bazenske vode

Modern outdoor dehumidifier installation for efficient air control.

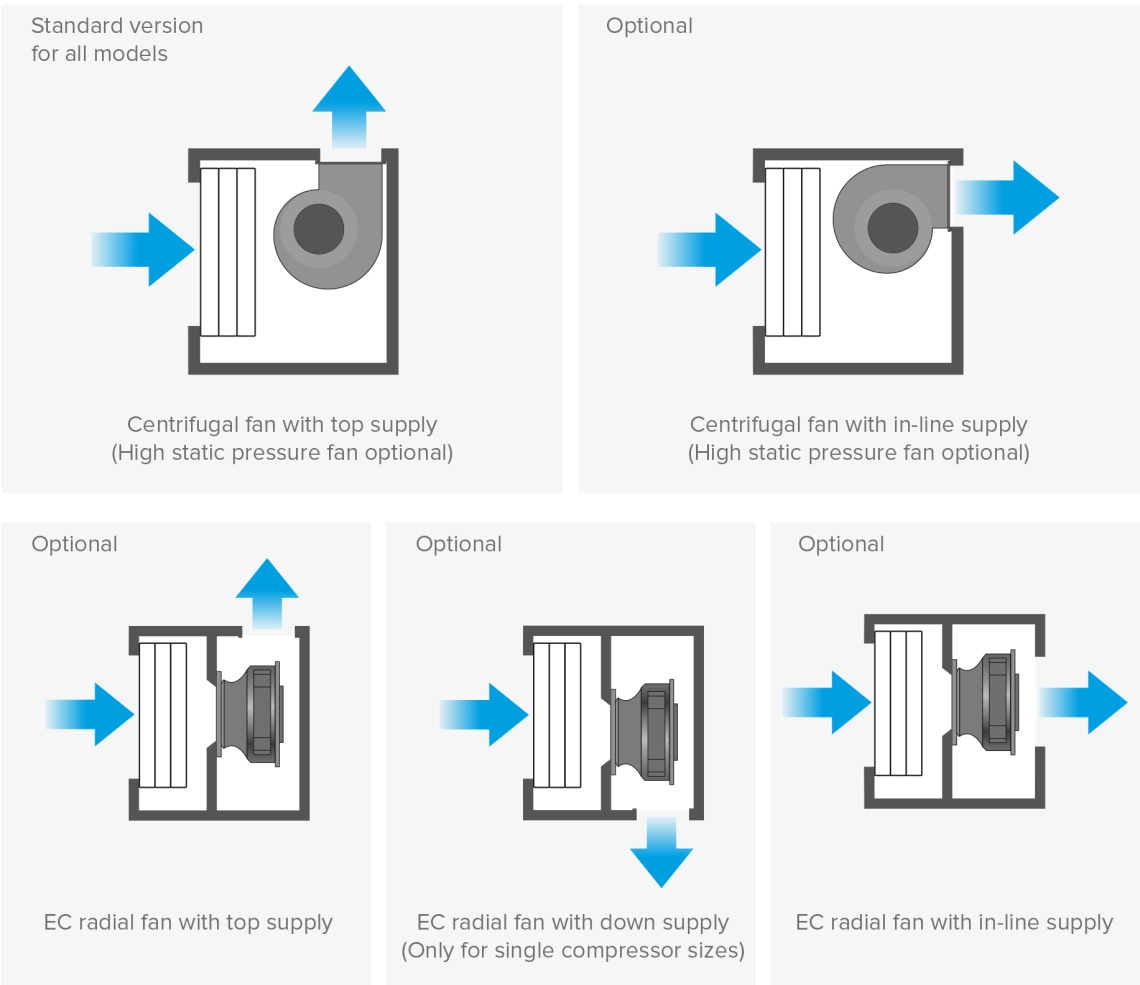

Vrsta ventilatorjev


Energy-efficient ductable dehumidifier suitable for pools.

Sezonski način delovanja

Compact air dehumidifier offering quiet operation and energy efficiency.

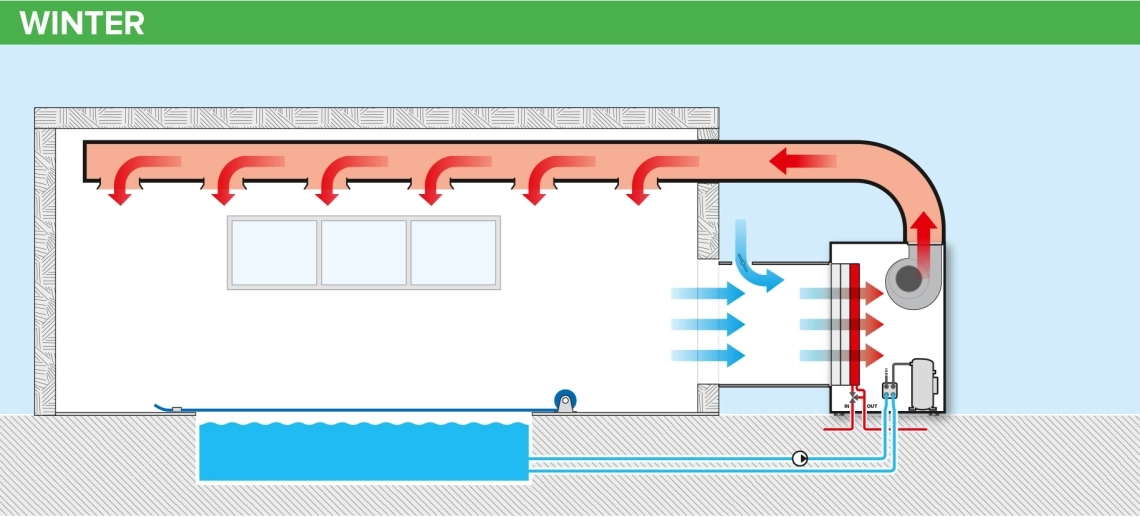

ZIMA: zagon, brez stanovalcev, pokrit bazen, ogrevanje z vročevodno spiralo.
Kompresor: izklopljen
Vročevodna spirala: vklopljena (po izbiri)
Desuperheater: izklopljen (po izbiri)

Ductable dehumidifier designed for flexible seasonal operation.

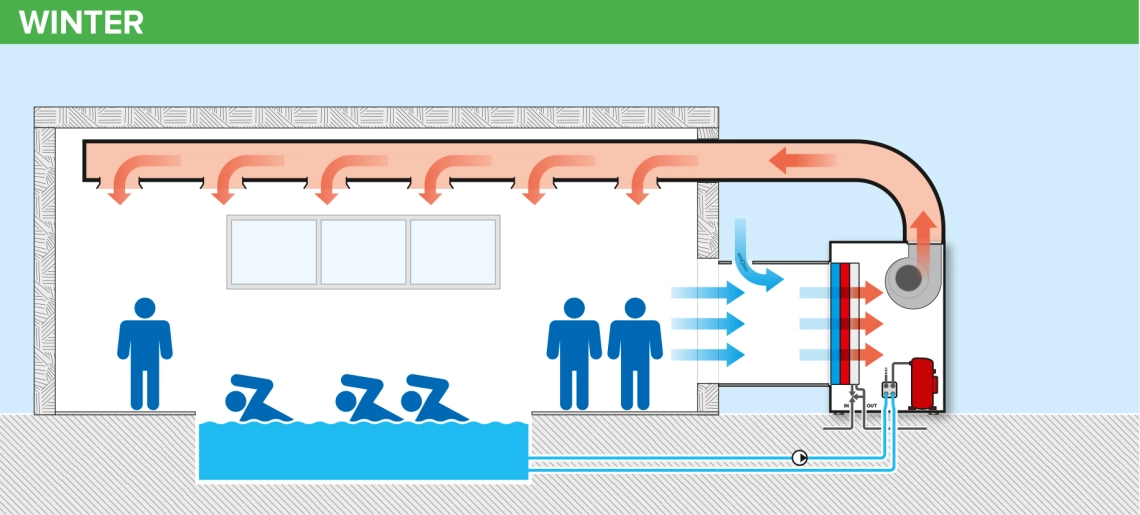

ZIMA: normalno delovanje, odprt bazen, razvlaževanje.
Kompresor: VKLJUČEN
Vročevodna tuljava: IZKLJUČEN (neobvezno)
Desuperheater: IZKLJUČEN (neobvezno)

Diagram showing dehumidifier functions during different seasons.

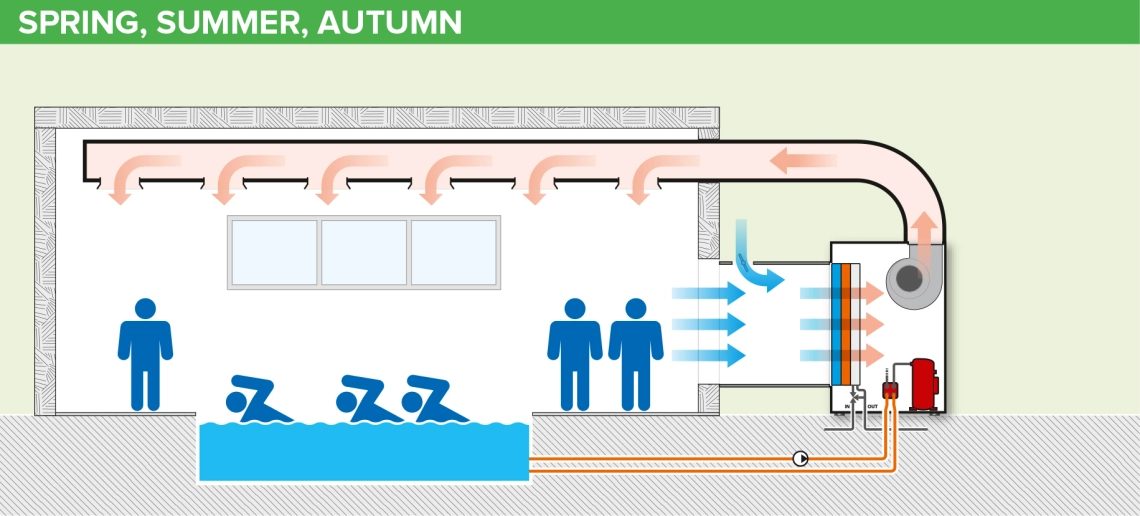

POMLAD, POLETJE, AVTUMNA: normalno delovanje, odprt bazen, razvlaževanje z rekuperacijo toplote (desuperheater)
Kompresor: VKLJUČEN
Vročevodna tuljava: IZKLJUČEN (neobvezno)
Desuperheater: VKLJUČEN (neobvezno)

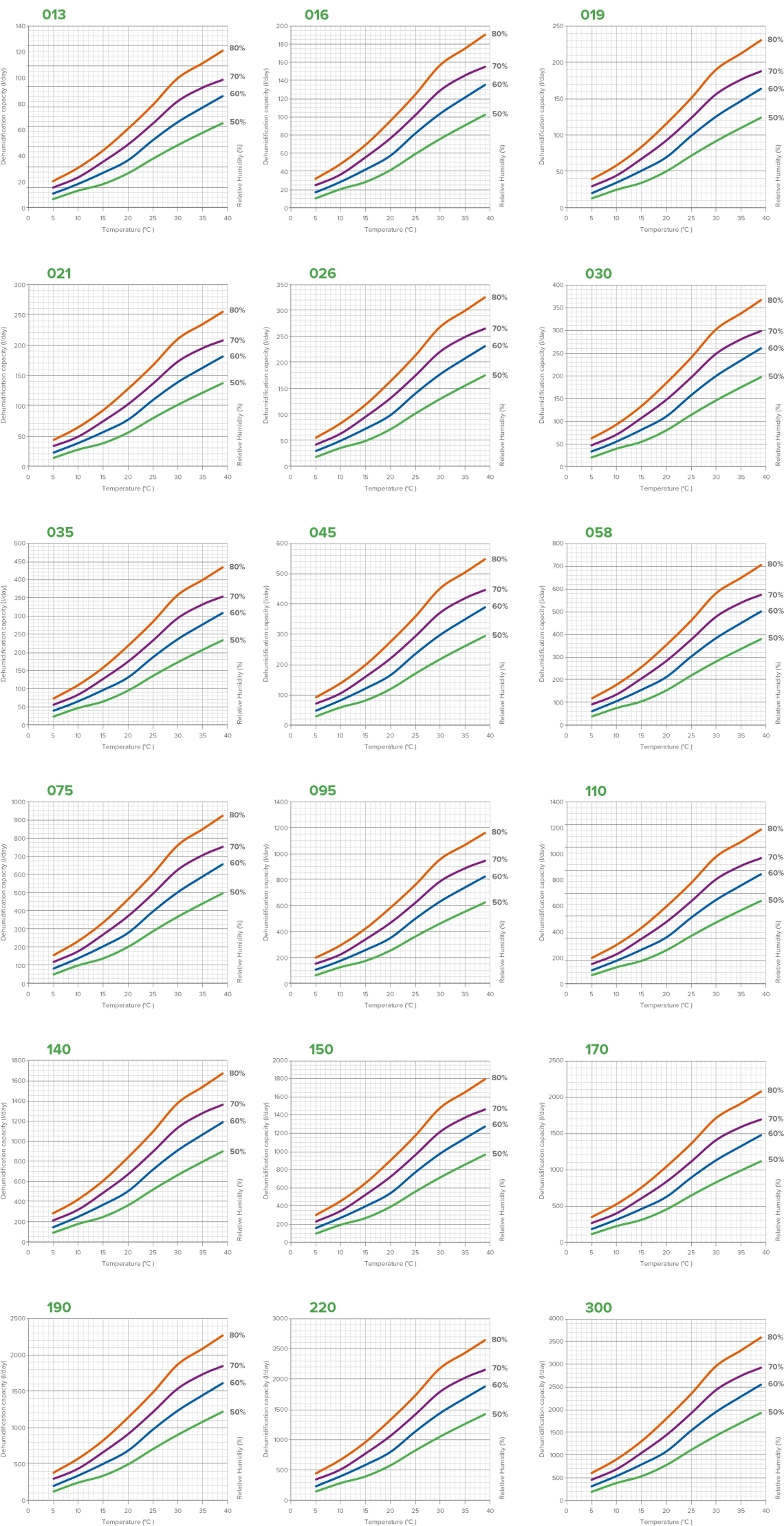

Graf učinkovitosti


Energy-efficient air dehumidifier with advanced control panel.

Dimenzije

Specifikacije Enote MID -
MSP 010
MID -
MSP 013
MID -
MSP 016
MID -
MSP 019
MID -
MSP 021
MID -
MSP 026
MID -
MSP 030
MID -
MSP 035
MID -
MSP 045
MID -
MSP 058
Zmogljivost razvlaževanja l/dan 100 128 157 190 210 268 302 358 452 581
Stopnja pretoka zraka m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Zmogljivost grelnika vode kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Zmogljivost električnega grelnika kW na zahtevo
Napajanje z električno energijo V / faze / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Dimenzije (ŠxLxV) mm 700х550х900 700х850х900 830х850х1350
Specifikacije Enote MID -
MSP 075
MID -
MSP 095
MID -
MSP 110
MID -
MSP 140
MID -
MSP 150
MID -
MSP 170
MID -
MSP 190
MID -
MSP 220
MID -
MSP 300
MID -
MSP 450
Zmogljivost razvlaževanja l/dan 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Stopnja pretoka zraka m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 35000
Zmogljivost grelnika vode kW 48 55 76 83 98 107 107 118 168 235
Zmogljivost električnega grelnika kW na zahtevo
Napajanje z električno energijo V / faze / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Dimenzije (ŠxLxV) mm 1000х1400х1350 1000х1950х1640 1000х1950х1640

1000х3390х

1640

1000x4430х
2380

Vsi podatki veljajo za: temperaturo zraka 30 °C, relativno vlažnost 80 %, temperaturo vode 80/70 °C

Opomba:
MID - standardna (industrijska) različica
MSP - različica za bazensko vodo
