Kompaktna kaseta

Posodobljena zasnova plošče ima manjše dimenzije in bolj gladke linije. Zato je idealna rešitev za kompaktne prostore
Zmogljivost hlajenja: 1.50 ... 4.50 kW
Zmogljivost ogrevanja: 1.70 ... 5.00 kW
Kompaktna kaseta

Ključne lastnosti:

  • Največja združljivost s stropi modulov, maksimalne dimenzije 620x620
  • Neodvisno krmiljenje 4 lamel
  • 6 stopenj pozicioniranja na posamezno lopatico s 1296 možnimi kombinacijami
  • DC inverterski motor ventilatorja 5 hitrosti ventilatorja, ki jih lahko izberete SAMO z žičnim krmilnikom MWI-R201ABK in z brezžičnim krmilnikom MIR-RS01
  • Standardna črpalka za odvajanje kondenzata
  • Priprava za dovod svežega zraka (predizrez)

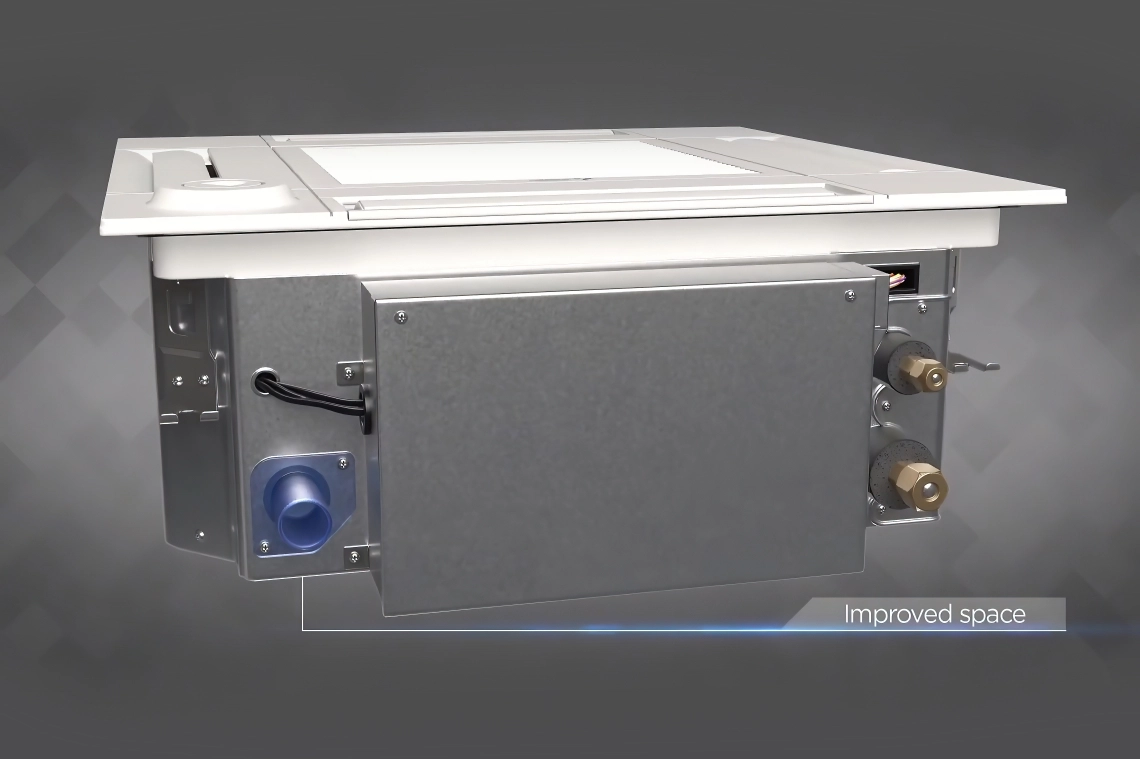

Izboljšan prostor

Za lažji dostop do priključka za odvodnjavanje in krmilne plošče

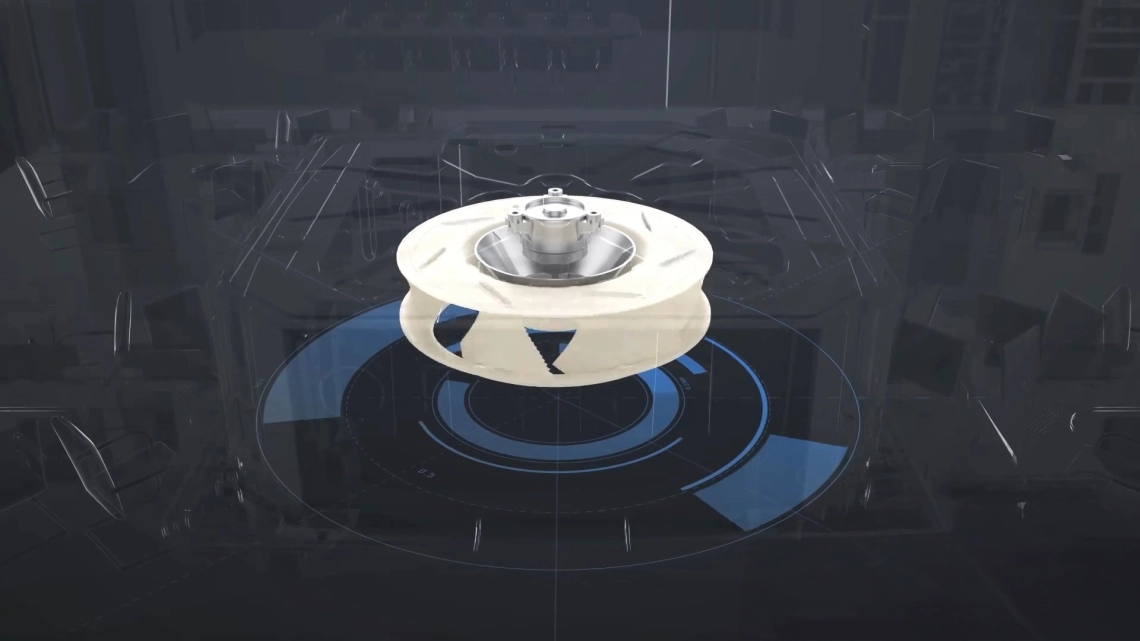

Ventilator z motorjem na enosmerni tok

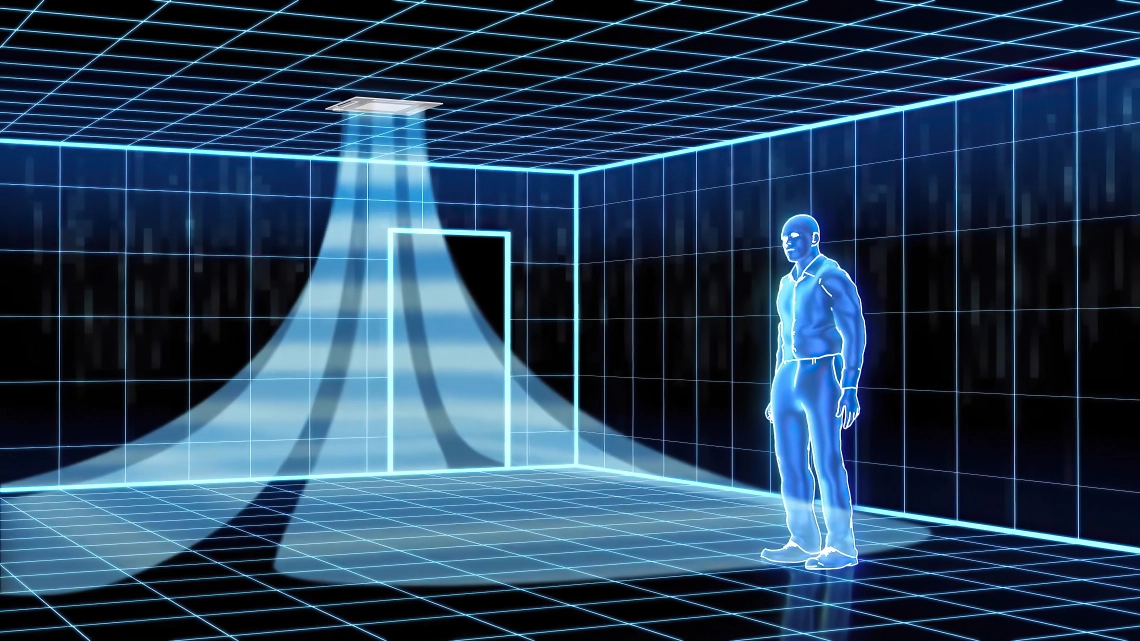

štirismerni pretok zraka

Klimatizirani zrak se iz enote odvaja v vse smeri, kar zagotavlja enakomerno hlajenje ali ogrevanje po celotnem prostoru.


4-way airflow

Specifikacije Enote MIBC-05X1EV1AD MIBC-07X1EV1AD MIBC-09X1EV1AD MIBC-12X1EV1AD MIBC-16X1EV1AD
Zmogljivost
Hlajenje kW 1,50 2,20 2,80 3,60 4,50
Ogrevanje kW 1,70 2,50 3,20 4,00 5,00
Električni parametri
Napajanje Ph/V/Hz 1/220~230/50/60
Prezračevanje
Pretok zraka (H/M/L) m3/h 650/540/430 700/590/480
Zvočni tlak
(H/M/L)
dB(A) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Zvočna moč
(H/M/L)
dB(A) 46/44/43 46/44/43 46/44/43 47/44/43 47/44/43
Namestitev - dimenzije
Neto mere
(ŠxVxV)
mm 570x570x260
Pakirana enota
dimenzije
(ŠxVxV)
mm 718x680x380
Neto/bruto teža
Kg 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø Cev za tekočino mm (palec) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Plinska cev mm (palec) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Раnel
Model MB-620KB MB-620KB MB-620KB MB-620KB MB-620KB
Neto mere plošče
(ŠxVxV)
mm 620x620x60 620x620x60 620x620x60 620x620x60 620x620x60
Dimenzije embalaže plošče
(ŠxVxV)
mm 660x660x115 660x660x115 660x660x115 660x660x115 660x660x115
Plošča Neto/bruto
teža
Kg 3.1/4.8 3.1/4.8 3.1/4.8 3.1/4.8 3.1/4.8

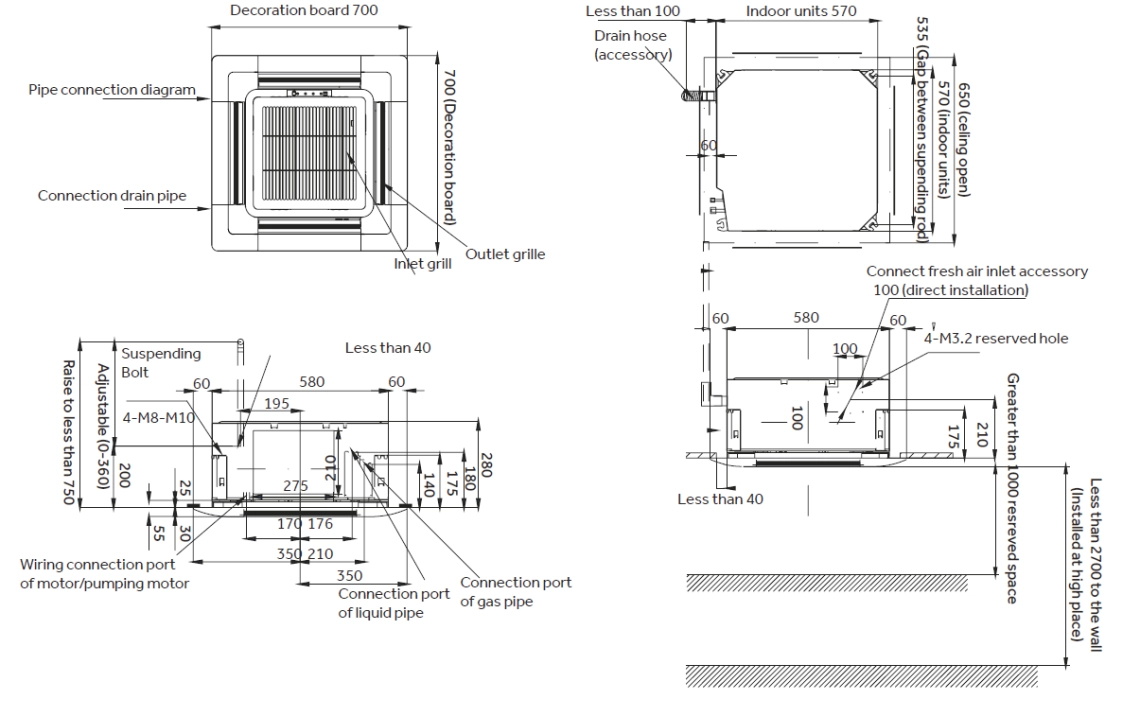

Dimenzije

MIBC-05X1EV2AD MIBC-07X1EV2AD MIBC-09X1EV2AD MIBC-12X1EV2AD MIBC-16X1EV2AD MIBC-18X1EV2AD

dimensions
