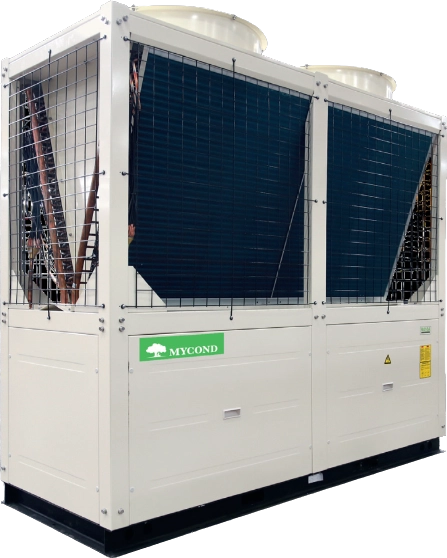

Modularna toplotna črpalka EVI serije MCU-YHE

Nizkotemperaturna različica modularne toplotne črpalke podjetja Mycond. Ta serija toplotnih črpalk uporablja kompresorje svetovno znanega proizvajalca Copeland "Emerson" z vmesnim vbrizgavanjem hladilnega sredstva s tehnologijo EVI (Enhanced Vapor Injection). Uporaba te tehnologije z nadzornim sistemom na visoki ravni omogoča, da toplotna črpalka ponovno in brez težav vzdržuje visoko temperaturo hladilnega sredstva tudi v najhladnejših dneh sezone. Možnost neprekinjenega delovanja pri temperaturi okolice do -26 °C. Uporaba toplotnih črpalk serije EVI zagotavlja celoletno in neprekinjeno oskrbo s toploto/hladom za vse vaše objekte

Zmogljivost hlajenja: 70-150 kW

Zmogljivost ogrevanja: 78-175 kW

Modularna toplotna črpalka EVI serije MCU-YHE

Visoka stabilnost

Uporablja učinkovito tehnologijo EVI za izboljšano stabilnost delovanja hlajenja in ogrevanja.

Optimized heating MCU-YHE

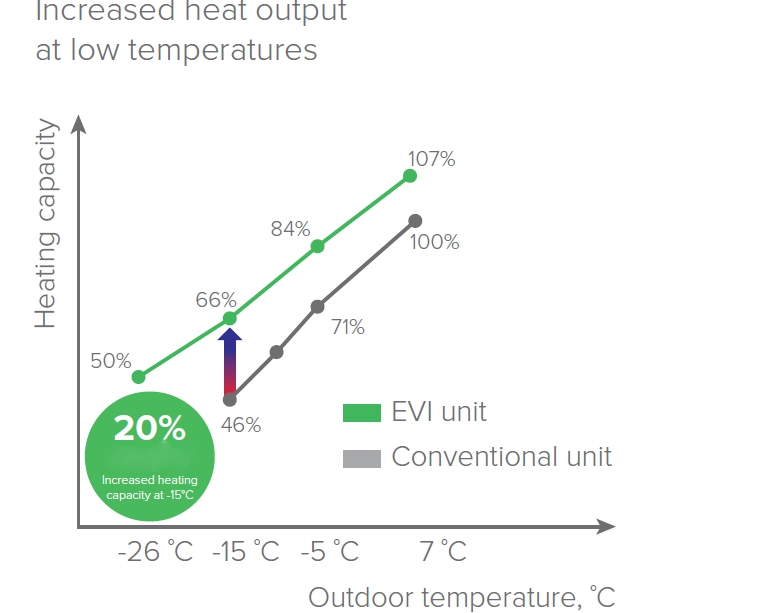

Optimizirano ogrevanje

Izboljšano vbrizgavanje pare (EVI) poveča pretok in tlak hladilnega sredstva, kar pomeni višjo toplotno moč in temperaturo vode na strani uporabnika. Hkrati je zaradi povečane hitrosti kroženja hladilnega sredstva toplotna moč pri nizkih temperaturah za 20 % višja. Ogrevanje je mogoče pri temperaturah okolice do -26 °C.

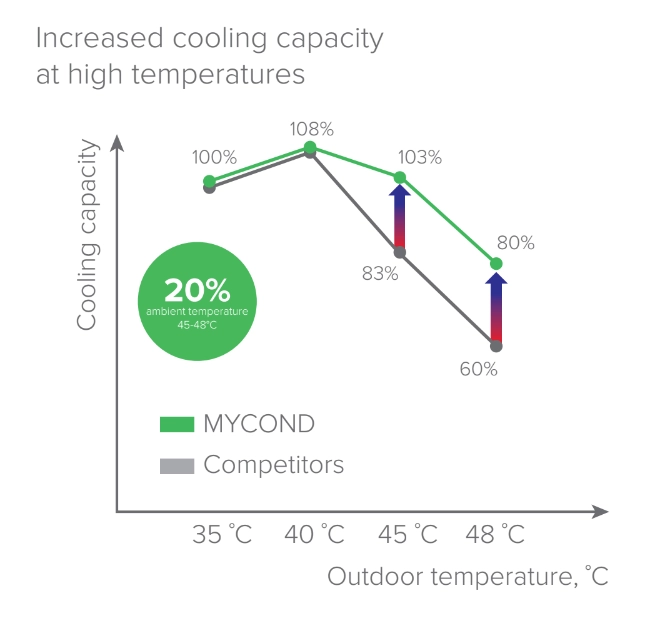

Inovacije na področju hlajenja

Med hlajenjem pri temperaturi okolice 45...55 °C se v kompresor vbrizgava hladno hladilno sredstvo v stanju pare, s čimer se zniža temperatura na izpustu in olajšajo delovni pogoji kompresorja. S tehnologijo EVI se glavni tok tekočega hladilnega sredstva v ekonomizerskem krogu dodatno podhladi, kar poveča učinkovitost hlajenja celotnega hladilnika do 20 %.

Operable at -25 °C MCU-YHE

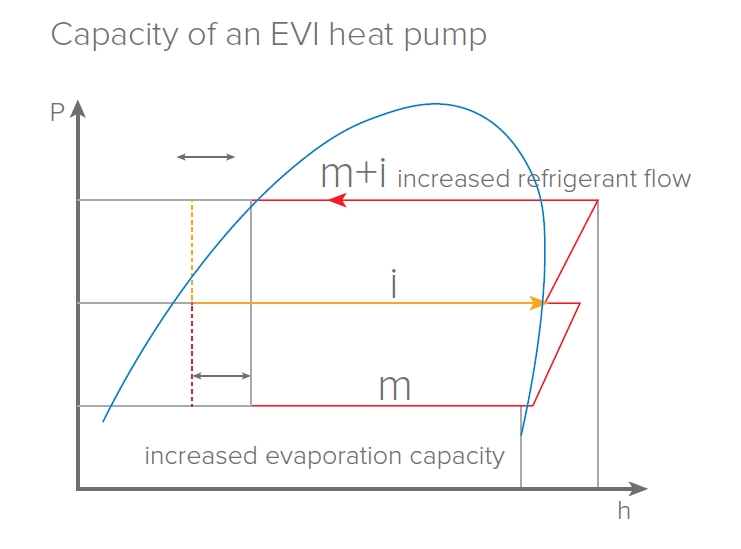

Delovanje pri -25 °C

Toplotna črpalka, opremljena s kompresorjem EVI, zagotavlja učinkovito ogrevanje pri zunanjih temperaturah zraka do -25 °C. S tem se močno izboljša tudi učinkovitost toplotne črpalke, saj črpalka proizvede več toplote z manjšo porabo energije.

Special design MCU-YHE

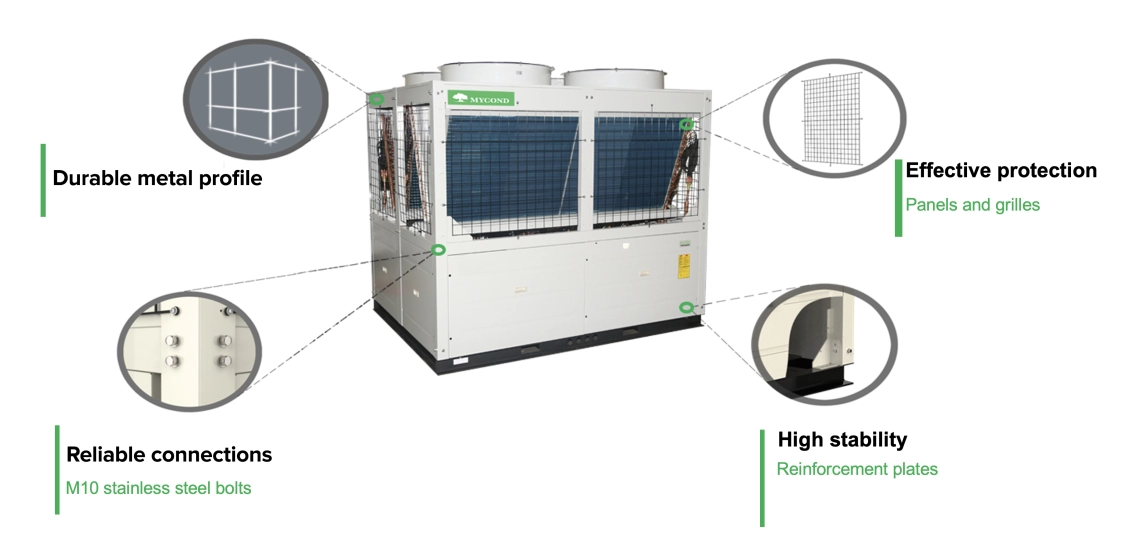

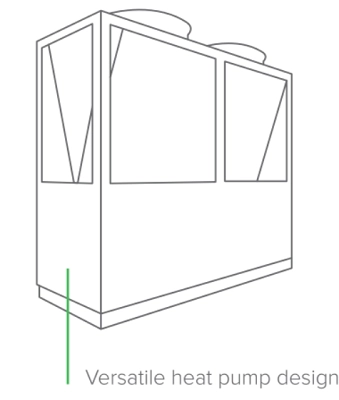

Posebno oblikovanje

V primerjavi z običajnimi modularnimi enotami se je efektivna površina povečala za 30 % pri zračnem toplotnem izmenjevalniku in 15 % pri vodnem toplotnem izmenjevalniku, kar pomeni 10 % večjo nazivno hladilno zmogljivost in 16 % večjo nazivno ogrevalno zmogljivost. Pri zunanji temperaturi nad 0 °C je temperatura izhodne vode v načinu ogrevanja kar 55 °C.

Special design MCU-YHE series

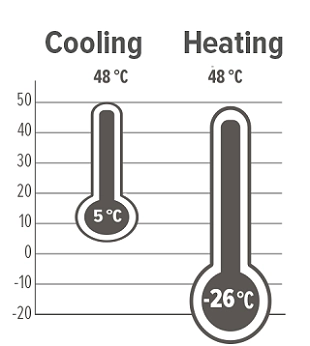

Omejitve delovanja

Zaradi dolgoletnih izkušenj pri razvoju in načrtovanju hladilne opreme je podjetje uspešno implementiralo tehnologijo EVI, ki omogoča delovanje v toplotnem načinu tudi v najhujši zimi do -26 stopinj.

Dimenzije

Specifikacije	Enote	MCU066YHE	MCU140YHE
Zmogljivost hlajenja	kW	70	150
Ogrevalna zmogljivost	kW	78	175
Stopnje zmogljivosti	%	0/50/100	0/50/100
Napajanje		380-415 V, 3 faze, 50 Hz	380-415 V, 3 faze, 50 Hz
Električna moč v načinu hlajenja EER	kW W/W	21,87 3,2	43,8 3,42
Električna energija v načinu ogrevanja COP	kW W/W	22,28 3,42	48 3,65
Vrsta hladilnega sredstva		R410A	R410A
Vrsta kompresorja		Hermetični spiralni kompresor EVI	Hermetični spiralni kompresor EVI
Število kompresorjev		2	2
Stopnja pretoka vode	^m3/h	12	25,8
Padec vodnega tlaka	kPa	50	62
Hidravlični priključek		DN 65	DN 65
Tip zračnega toplotnega izmenjevalnika		Baker in aluminij	Baker in aluminij
Vrsta ventilatorja		Aksialni	Aksialni ventilator z nizkim hrupom in motorjem BLDC
Število ventilatorjev		2	2
Stopnja pretoka zraka Najvišja temperatura v načinu ogrevanja Območje delovanja v načinu ogrevanja Območje delovanja v načinu hlajenja	^m3/h °C °C °C	30000 55 -26~48 +5~20	43000 60 -30~48 -20~48
Dimenzije, DxŠxV	mm	2200x860x2135	2250x1150x2255
Teža	kg	665	940

Opombe:
1. Hladilna zmogljivost in poraba električne energije med hlajenjem se nanašata na nazivni pretok vode, temperaturo izhodne vode 7 °C in temperaturo okoliškega zraka 35 °C.
2. Zmogljivost ogrevanja in poraba električne energije med ogrevanjem se nanašata na nazivni pretok vode, izhodno temperaturo vode 45 °C in temperaturo okoliškega zraka 7 °CDB.
