Modularna toplotna črpalka Inverter serije MCU-YHI

Visokotehnološka serija toplotnih črpalk MCU YHI podjetja Mycond je izdelana na podlagi naprednih tehnologij. Srce enote je napredni inverterski kompresor s tehnologijo EVI. Skupaj z ventilatorji, izdelanimi na podlagi inverterskih tehnologij, mikroprocesorskim tipom krmiljenja in drugimi sestavnimi deli svetovno znanih blagovnih znamk, toplotna črpalka zagotavlja neprekinjeno delovanje skozi vse leto, tako pri mrazu do -20...55 C kot pri vročini do -26...55 C stopinj. Združuje visoko učinkovitost z natančnim in celoletnim vzdrževanjem klimatske učinkovitosti za vsak sistem
Zmogljivost hlajenja: 33,5 - 130 kW
Zmogljivost ogrevanja: 34 -150 kW

Želite kupiti ali imate vprašanja?
Modularna toplotna črpalka Inverter serije MCU-YHI

Varčevanje z energijo celotnega pretvornika

Razred energetske učinkovitosti 1 v skladu z dvojno klasifikacijsko shemo, ki temelji na sezonskem razmerju energetske učinkovitosti (SEER) med hlajenjem in ogrevanjem. Prihranek energije do 26 % v celotnem območju SEER.

Modern heat pump module with inverter technology for energy efficiency.

Različne aplikacije

Ta rešitev je primerna za običajno notranjo uporabo, pa tudi za posebne procesne in sanitarne pogoje, obratovanje samo za hlajenje, nizke temperature in ekstremno vročino itd. Enota podpira celotno paleto alternativnih aplikacij.

Modular heat pump inverter suitable for various applications.

Modular heat pump system showcasing advanced energy efficiency features.

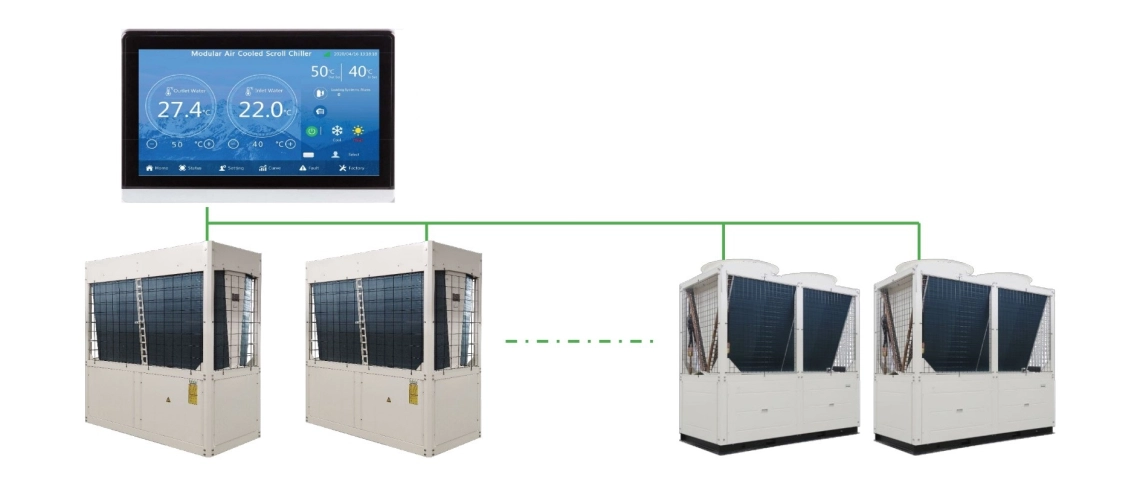

Inteligentna kombinacija

Poljubno je mogoče kombinirati do 16 modulov s fiksno hitrostjo (YH\YHE) in inverterskih modulov s spremenljivo hitrostjo. To omogoča izpolnjevanje različnih projektnih zahtev, kot je varčevanje z energijo.

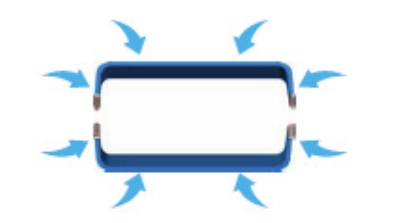

Vsestranski dovod zraka

Toplotni izmenjevalnik je sestavljen iz dveh delov v obliki črke U,

s 45 % večjo površino na strani zraka in enakomernim krožnim vračanjem zraka.

The modular heat pump features an intelligent auto control system.

A visual overview of the communication capabilities of the MCU-YHI series heat pump.

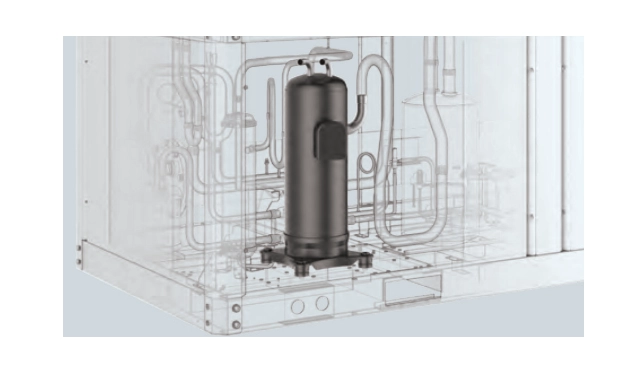

Lasten program za krmiljenje pogona

Napravo poganja motor BLDC, nadzorni program z 8 000 štetji na sekundo in dvojnim filtriranjem pa preprečuje izpade napajanja pri vseh ravneh frekvence.

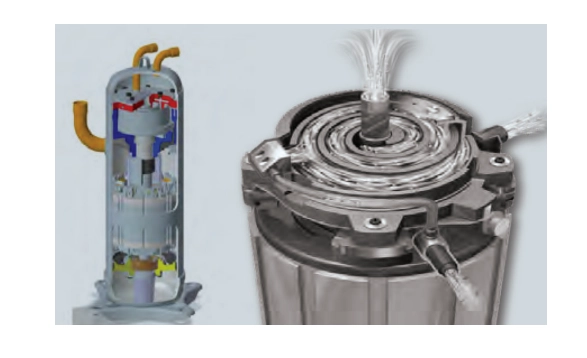

Inverterski pogon in natančna nastavitev izhodne moči

Zmogljiv inverterski kompresor podpira brezstopenjsko prilagajanje zmogljivosti v razponu od 15 % do 100 %. Dobro deluje tudi pri delni obremenitvi, s čimer se izogne pogostim zagonom in zaustavitvam. Uporaba tehnologije EVI omogoča delovanje v ekstremnem mrazu ali vročini.

Modular heat pump with inverter-driven operation for efficient modulation.

Diagram illustrating flexible installation and efficient operation of the modular heat pump.

Upravljanje uravnoteženja

Delna obremenitev ima med delovanjem prednost. Kadar več enot deluje skupaj, je vsak kompresor frekvenčno nadzorovan s pomočjo inteligentnega upravljanja, kar zagotavlja uravnoteženo delovanje v energetsko učinkovitem območju krivulje učinkovitosti.

Tehnološka zasnova

  • Sestavni deli toplotne črpalke so popolnoma skriti, da se prepreči njihova poškodba
  • Izboljšana učinkovitost izmenjave toplote zaradi povečane površine za dovod zraka
  • Ohišje iz pločevine, pobarvano v barvi slonovine

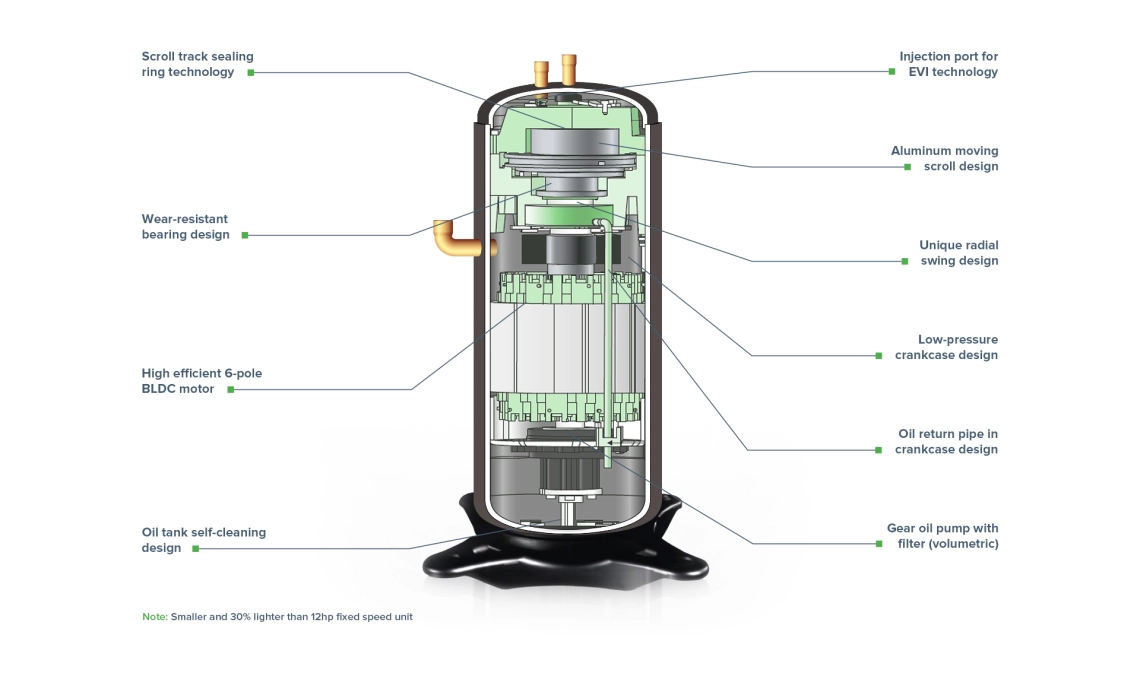

  • Značilna zasnova inverterja s tehnologijo izboljšanega vbrizgavanja pare (EVI)
  • Visoko učinkovit toplotni izmenjevalnik v obliki lupine in cevi

Modular heat pump showcasing technological design for high efficiency.

Modular heat pump showcasing communication and control features.

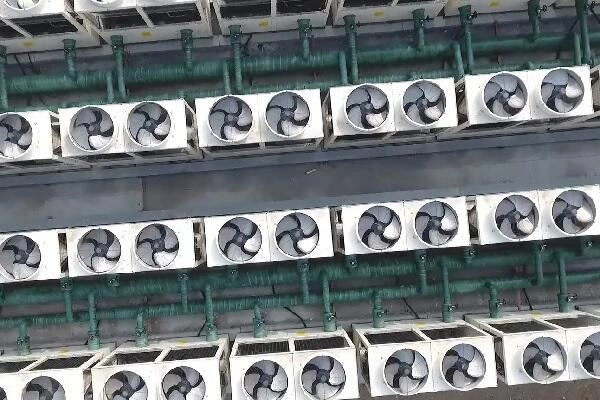

Komunikacijske in nadzorne funkcije

  • Modularna zasnova za enostavno kombiniranje enot

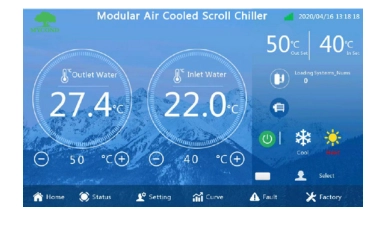

  • Enostavna uporaba nadzorne plošče na dotik (dodatna oprema)

  • Podpora daljinskemu upravljanju prek sistema MODBUS

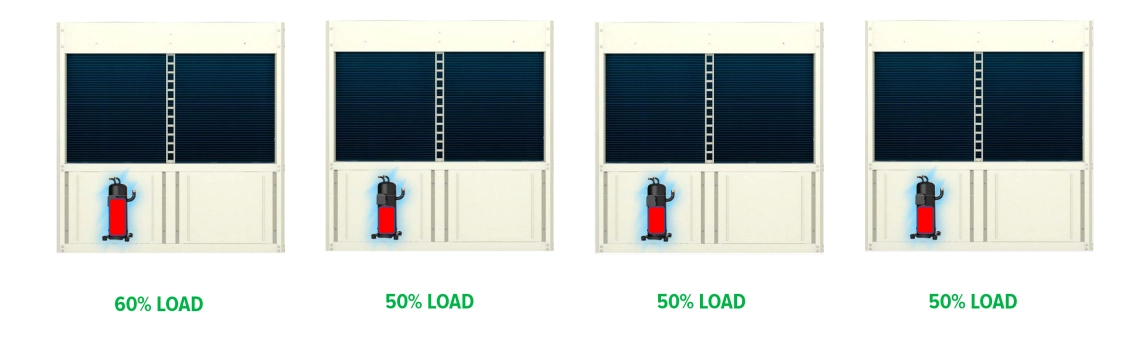

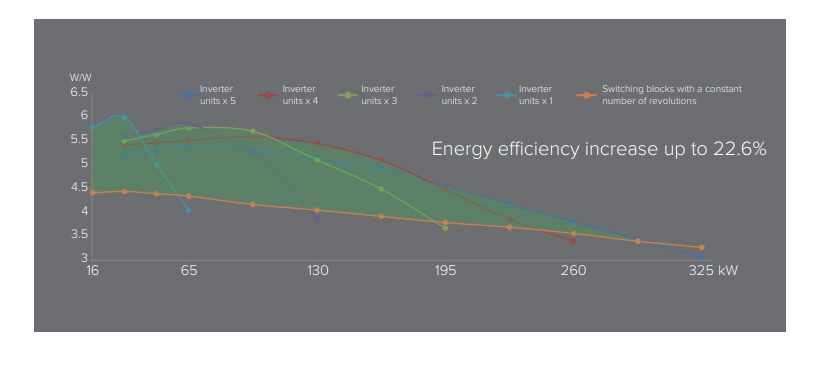

Prednostno delovanje pri delni obremenitvi

Pri kombinaciji več modulov se frekvenca vsakega kompresorja inteligentno nadzoruje, pri čemer ima prednost delovanje v energetsko učinkovitem območju delne obremenitve. Hkrati sta čas delovanja in obremenitev kompresorja uravnotežena, kar omogoča enakomerno obrabo vsakega kompresorja modula.

A modular heat pump demonstrating energy-efficient operation.

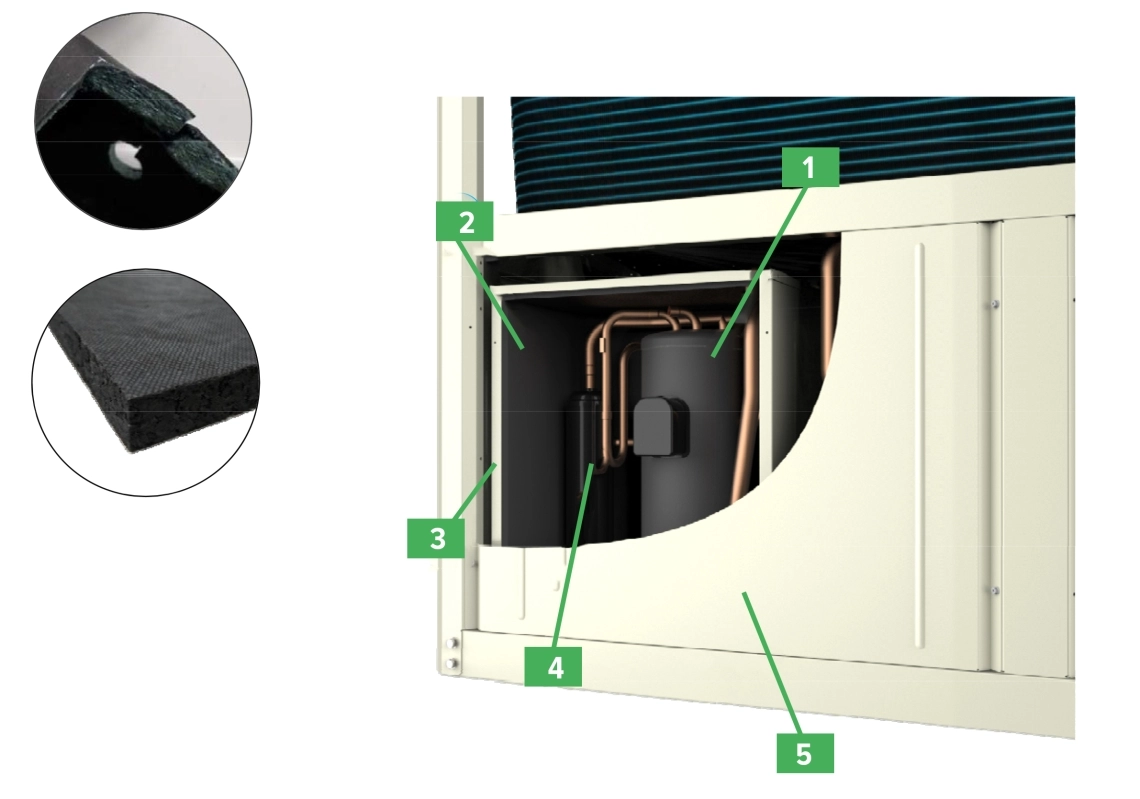

Patentirana 5-stopenjska zvočna izolacija za kompresorski prostor

  1. Akustični blok. Zelena polst z butilnim gumijastim materialom za frekvenčne zvoke
  2. Izjemno tiha zvočna plošča. Penasti dušilni material visoke gostote za učinkovito absorpcijo vibracij in hrupa pri različnih frekvencah
  3. Hermetična zvočnoizolacijska škatla
  4. Bakrena cev za sesanje in praznjenje, oljni separator, dušilec zvoka itd. so nameščeni v zvočnoizolativni škatli kompresorja
  5. Zaščitna plošča okoli enote za dodatno blokiranje hrupa

Atmosphere with efficient modular heat pump inverter for sustainable climate control.

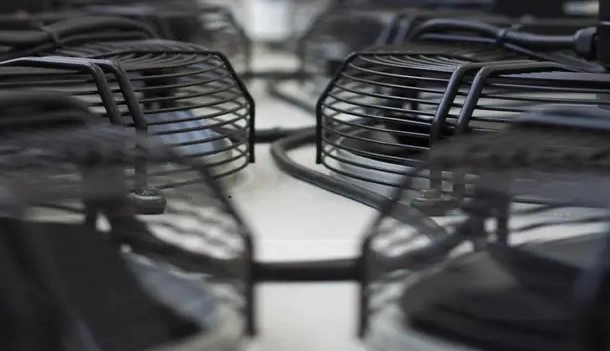

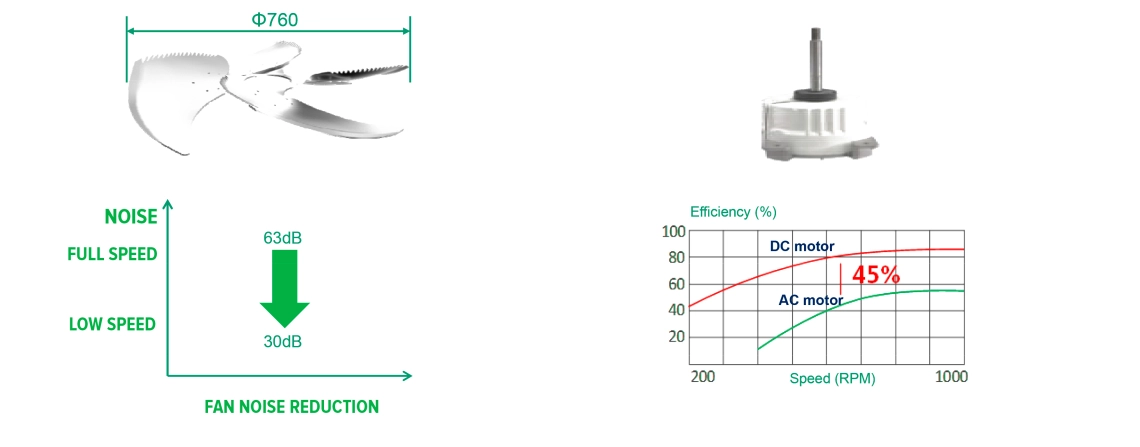

Aksialni ventilator z največjim premerom v industriji in enakim pretokom zraka

Žagast velik rotor, nizka hitrost vrtenja, nizka hitrost ventilatorja, obratovalni hrup pri nizki hitrosti za dvojni ventilator kot 30 dB. Brezkrtačni motor ventilatorja s polnim enosmernim tokom ima brezstopenjsko nastavitev hitrosti od 15 do 100 % in stabilnejše delovanje, s čimer se doseže večja energetska učinkovitost ob zmanjšanju hrupa.

The industry's largest diameter axial fan for optimal air flow in HVAC systems.

The heat pump's modular design maximizes energy efficiency.

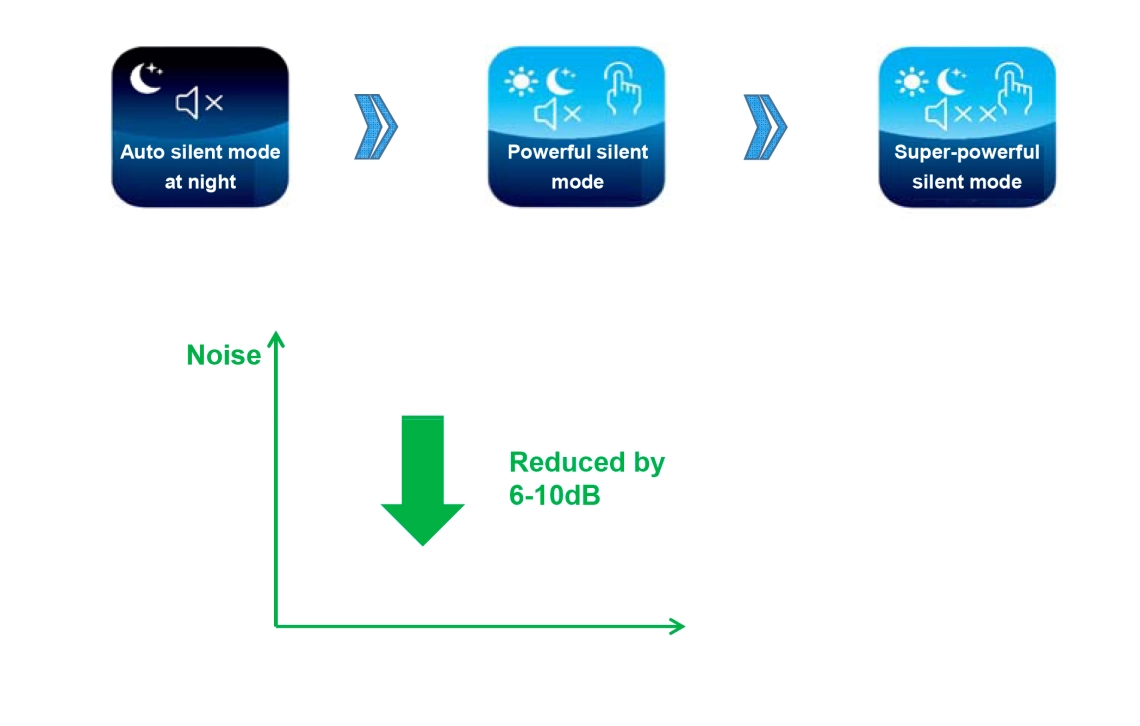

Pretvorba frekvence in zmanjšanje hrupa

Izbirate lahko tri načine tišine
Z nastavitvami žičnega krmilnika enota samodejno omeji frekvenco delovanja kompresorja in ventilatorja ter aktivno zmanjša hrup, da izpolni višje zahteve strank.

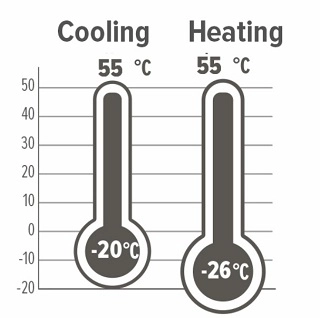

Območje delovanja

Zahvaljujoč dolgoletnim izkušnjam pri razvoju in načrtovanju hladilne opreme je podjetje uspešno implementiralo tehnologijo izboljšanega vbrizgavanja pare (EVI) in invertersko tehnologijo ter doseglo preboj pri delovanju modularnih toplotnih črpalk, območje delovanja se je povečalo.

Diagram showing the operating temperature range of the MCU-YHI series heat pump.

Specifikacije Enote MCU035YHI MCU065YHI MCU130YHI
Nazivni način hlajenja
Hladilna zmogljivost kW 33,5 65,0 130
Poraba energije kW 12,0 21,2 41,8
EER W/W 2,79 3,06 3,11
Sezonsko razmerje energetske učinkovitosti (SEER) W/W 4,60 4,55 4,55
Sezonski koeficient učinkovitosti (SCOP) W/W 3,20 3,10 3,10
Nazivni način ogrevanja
Ogrevalna zmogljivost kW 34,0 75,0 150
Poraba energije kW 10,5 23,4 45,0

COP

Sezonski koeficient učinkovitosti (SCOP)

W/W

W/W

3,24

3,20

3,20

3,10

3,33

3,10

Napajanje 380 V, 3 faze, 50 Hz 380 V, 3 faze, 50 Hz 380 V, 3 faze, 50 Hz
Stopnja pretoka vode m3/h 5,76 11,2 22,4
Padec vodnega tlaka kPa 30 45 45
Vrsta priključka za dovod/odvod vode Zunanji navoj DN40 Priključek s prirobnico DN 65 Prirobnični priključek DN65
Način delovanja Samodejno delovanje na podlagi mikrokrmilnika Samodejno delovanje na podlagi mikrokrmilnika Samodejno delovanje na podlagi mikrokrmilnika
Vrsta kompresorja Inverterski spiralni kompresor z izboljšanim vbrizgavanjem pare (EVI) Inverterski spiralni kompresor z izboljšanim vbrizgavanjem pare (EVI) Inverterski spiralni kompresor z izboljšanim vbrizgavanjem pare (EVI)
Število kompresorjev kosov 1 1 2
Vrsta ventilatorja Nizkošumni inverterski aksialni ventilator Nizkošumni inverterski aksialni ventilator Nizkošumni inverterski aksialni ventilator
Število ventilatorjev kosov 1 2 2
Stopnja pretoka zraka m3/h 13000 26000 47000
Vrsta hladilnega sredstva R410A R410A R410A
Dimenzije, DxŠxV mm 1170×846×1694 2000×950×2020 2250x1150x2260
Neto teža kg 285 600 960
Delovna teža kg 300 660 1060
Raven hrupa dB(A) 50 - 61 50 - 67 50 - 67
Največja skupna električna moč kW 20 31,5 63
Največji obratovalni tok A 30,5 50 100

Opombe:
1. Nazivna hladilna zmogljivost in nazivna poraba energije med hlajenjem sta bili preizkušeni pri nazivnem pretoku vode, temperaturi izhodne vode 7 °C in temperaturi okolice 35 °C (suha temperatura).
2.Nazivna zmogljivost ogrevanja je bila preizkušena pri nazivnem pretoku vode, izhodni temperaturi vode 45 °C in temperaturi okoliškega zraka 7 °C (suha temperatura) / 6 °C (mokra temperatura).
