Modularna toplotna črpalka STANDARD serije MCU-YH

Visoka učinkovitost, varčevanje z energijo in varstvo okolja

Toplotna črpalka uporablja okolju prijazno hladilno sredstvo R410A. To je stabilno in nestrupeno hladilno sredstvo brez klora, ki ne tanjša ozonskega plašča in je varno za okolje. To hladilno sredstvo zagotavlja učinkovit prenos toplote, kar pomeni večjo zmogljivost modularne toplotne črpalke in manjšo porabo energije.

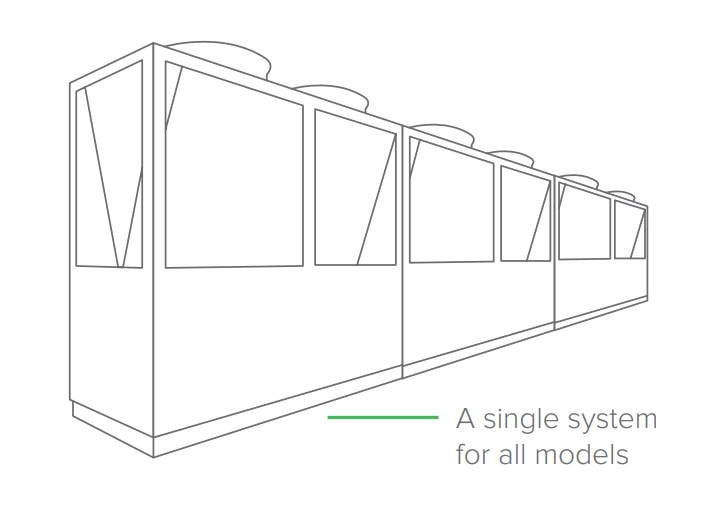

Modularna zasnova

Edinstvena značilnost serije je njena modularna zasnova z možnostjo združevanja do 16 modulov (165YH ter do 8 modulov) v enem sistemu. Ta funkcija omogoča razširitev zmogljivosti nad 1 MW, pri čemer je število stopenj zmogljivosti enako številu kompresorjev, tako da imate lahko do 32 stopenj zmogljivosti s 16 hladilnimi moduli (pri modelih z dvema kompresorjema). Celoten sistem se upravlja z enim daljinskim upravljalnikom, ki je povezan z glavnim modulom, medtem ko so preostali moduli podrejeni. Tako nastane monoblok toplotne črpalke z N moduli.

Plavajoča glavna toplotna črpalka

Vsaka posamezna toplotna črpalka lahko deluje kot glavna črpalka: le enkrat jo morate priključiti na žični krmilnik. To odpravlja težavo, da bi celoten sistem ob okvari glavne toplotne črpalke prenehal delovati.

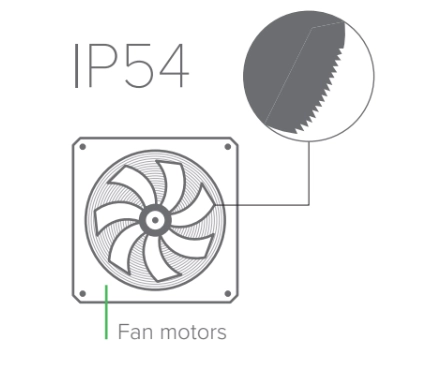

Visoko učinkoviti ventilatorji

Kovinske lopatice ventilatorjev z žagastimi robovi zagotavljajo večji pretok zraka in visoko trdnost ter nizko raven hrupa. Motorji ventilatorjev z oznako IP54 zagotavljajo varno in zanesljivo delovanje tudi v težkih vremenskih razmerah.

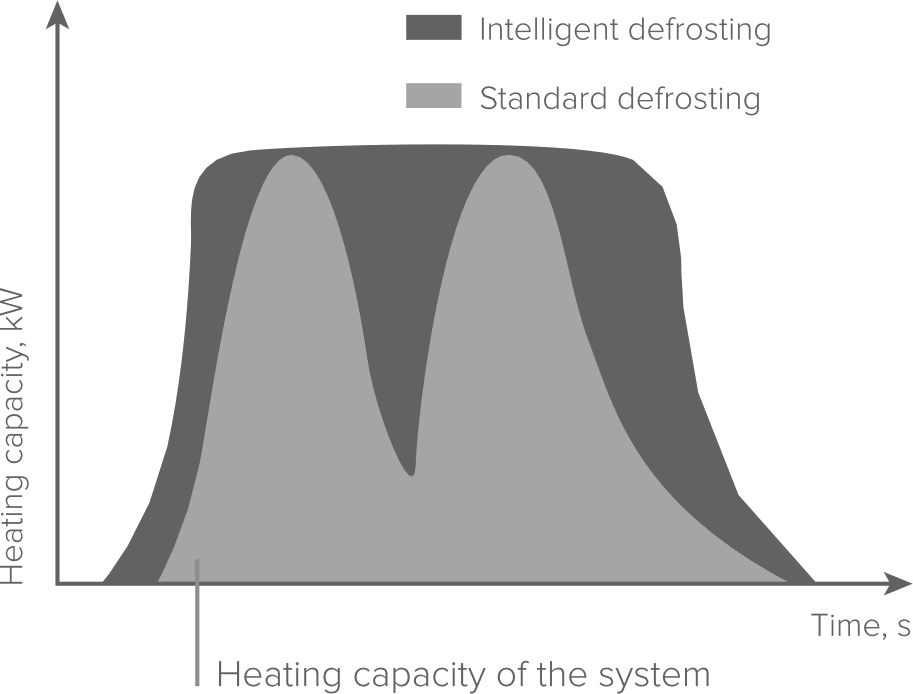

Inteligentno odmrzovanje

Krmilnik z analizo pretoka zraka, padca temperature in tlaka hladilnega sredstva v zunanjem toplotnem izmenjevalniku zazna trenutno stopnjo zamrzovanja. Pri prvi metodi se odmrzovanje periodično vklaplja in izklaplja na podlagi časovnika. Pri drugi metodi je začetek odmrzovanja usklajen s senzorjem temperature zunanjega toplotnega izmenjevalnika.

Enostavno vzdrževanje

Če izklopite enega od modulov, se ne ustavi celoten sistem. Posledično lahko kadar koli popravite, odpravite/oskrbujete, zamenjate ali celo dodate kateri koli modul, medtem ko objekt hladite ali ogrevate brez prekinitve.

Zmogljiva zaščita

Toplotna črpalka je opremljena z zmogljivo zaščito, vključno s samodiagnostično funkcijo, ki zagotavlja dolgotrajno, stabilno in zanesljivo delovanje. Toplotno črpalko je mogoče nastaviti tako, da po obnovitvi napajanja hitro nadaljuje trenutno delovanje.

• Zaščita pred preobremenitvijo kompresorja
• Zaščita pred visokim/nizkim tlakom
• Zaščita pred visoko/nizko napetostjo
• Zaščita pred pomanjkanjem vode
• Zaščita kompresorja pred kratkotrajnim obratovanjem
• Zaščita pred pregrevanjem motorja ventilatorja
• Zaščita napajanja
• Zaščita pred temperaturo izpušnih plinov
• Zaščita temperature izhodne vode

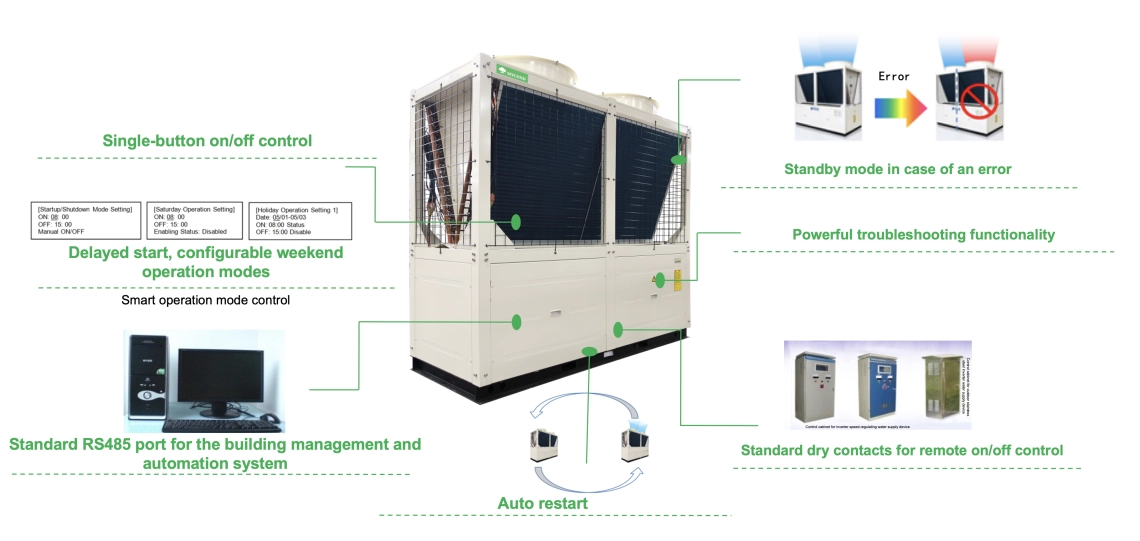

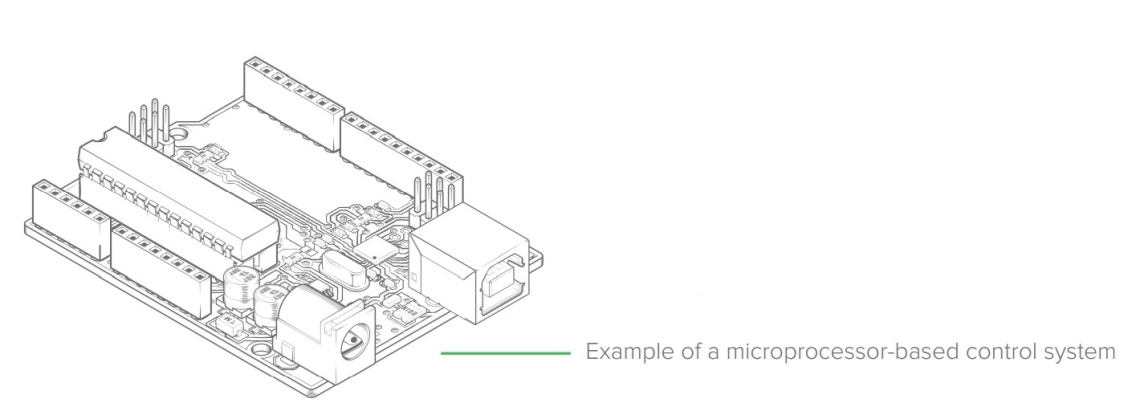

Nadzorni sistem

Toplotna črpalka je opremljena z mikroprocesorskim krmilnim sistemom tretje generacije in najsodobnejšim daljinskim upravljalnikom. Modularni nadzorni sistem, vgrajen v toplotno črpalko, ima vrata USB za enostavno vzdrževanje in nadgradnjo nadzorne programske opreme.

Modbus

Standardno je vključena plošča Modbus, tako da lahko toplotno črpalko priključite na nov ali obstoječi sistem upravljanja za priročno daljinsko upravljanje in analizo prek osebnega računalnika.

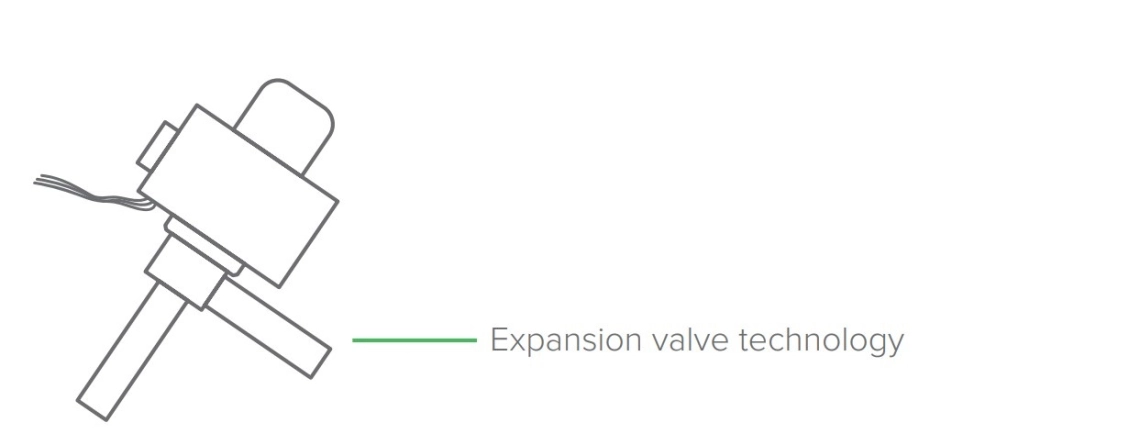

Precise EXV

Toplotna črpalka je opremljena s 480-stopenjskim EXV za natančno krmiljenje pretoka hladilnega sredstva. Patentirana tehnologija krmiljenja omogoča hitro in natančno dinamično prilagajanje ravni hladilnega sredstva v sistemu glede na spremembe obremenitve, s čimer se znatno izboljša energetska učinkovitost.

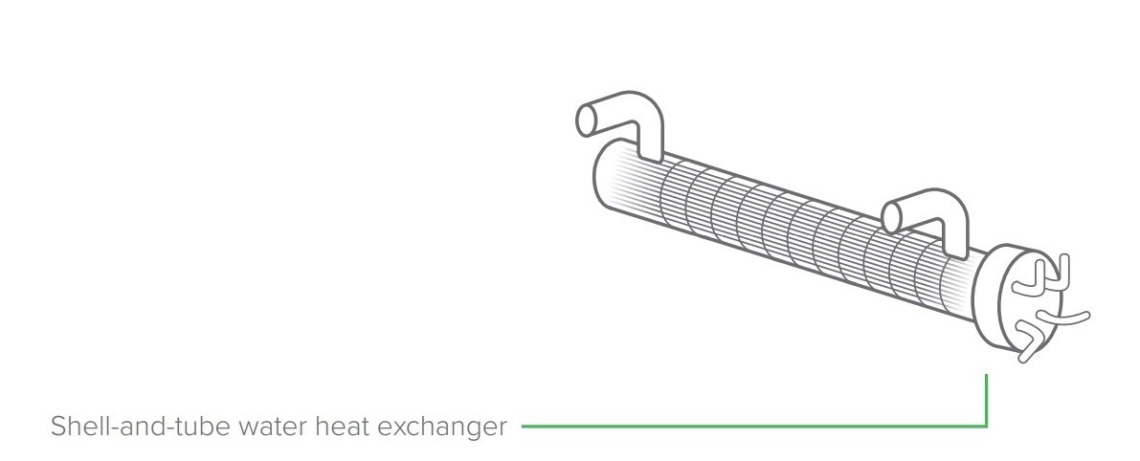

Toplotni izmenjevalnik v obliki lupine in cevi

Toplotna črpalka je opremljena z visoko učinkovitim vodnim toplotnim izmenjevalnikom v obliki lupine in cevi. Žlebljena notranja površina skupaj z vijačno oblikovanim delom izboljša prenos toplote, medtem ko razširjeni kanali za tekočino v primerjavi s ploščnim izmenjevalnikom toplote zmanjšajo upor pri pretoku in preprečujejo zamašitev cevi. Zaradi tega je toplotni izmenjevalnik z lupino in cevmi manj občutljiv na kakovost vode in bolj odporen proti zmrzovanju.

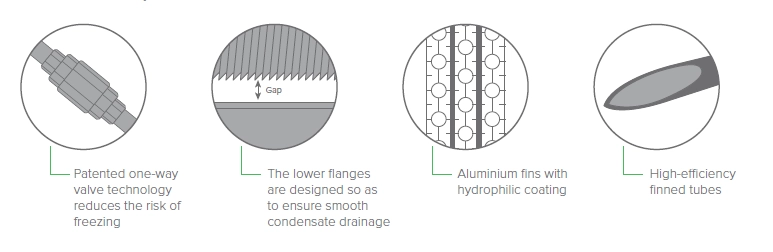

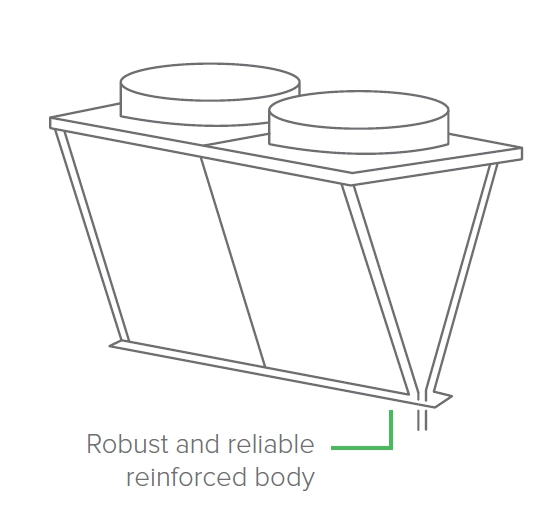

Kondenzator v obliki črke V

Posebna zasnova zračnega toplotnega izmenjevalnika v obliki črke V zagotavlja večji pretok zraka, hidrofilna aluminijasta rebra in valovite notranje cevi pa izboljšujejo učinkovitost prenosa toplote. Kovinske lopatice ventilatorja in mrežaste rešetke zagotavljajo večjo zanesljivost in zaščito pred zunanjimi vplivi. Povratni ventil, nameščen v krog hladilnega sredstva na dnu toplotnega izmenjevalnika, preprečuje kroženje nizkotemperaturnega hladilnega sredstva v načinu ogrevanja, hkrati pa omogoča kroženje visokotemperaturnega hladilnega sredstva v načinu odmrzovanja. To preprečuje nastajanje ledu in ščiti toplotni izmenjevalnik pred zmrzovanjem.

Uporabljena tehnologija preprečuje nastajanje ledu in tako ščiti toplotni izmenjevalnik pred zmrzovanjem. Med dnom toplotnega izmenjevalnika in posodo je tudi vrzel, ki zagotavlja prost pretok vode za odtaljevanje, s čimer se izboljša odtekanje vode in prepreči, da bi se voda nabirala in zamrznila.

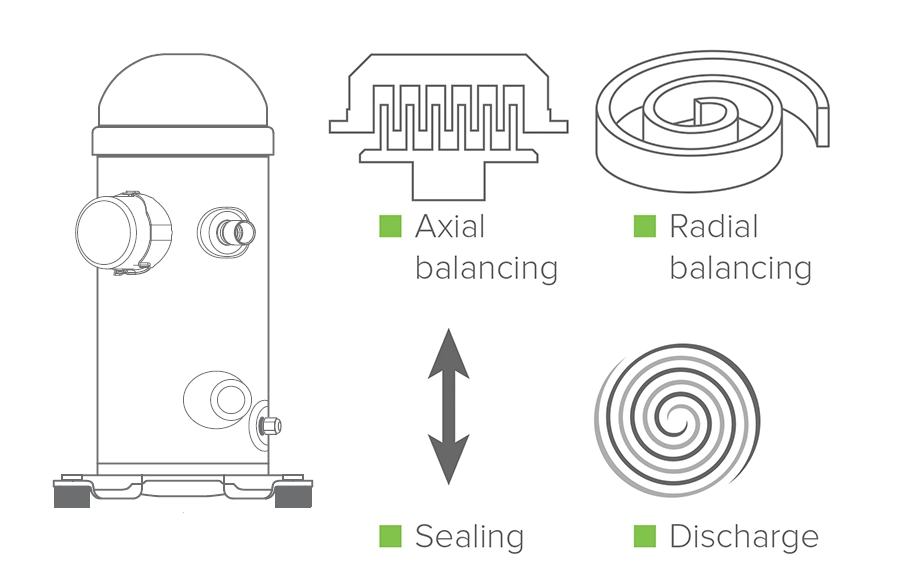

Učinkovit spiralni kompresor

Toplotna črpalka je opremljena z učinkovitimi hermetično zaprtimi spiralnimi kompresorji svetovno priznanih blagovnih znamk. Osno uravnoteženje in brezkontaktno tesnjenje spiral zagotavljata delovanje brez trenja in zmanjšujeta uhajanje. To zagotavlja večjo učinkovitost kompresorja in zanesljivo delovanje ter nizko raven vibracij in hrupa.

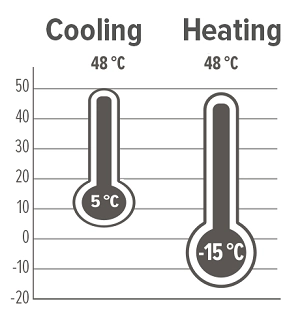

Omejitve delovanja

Toplotna črpalka deluje do -15 stopinj v ogrevalnem načinu in do +48 stopinj v hladnem načinu.

* Začasno ni na voljo v EU

Opombe:
1. Hladilna zmogljivost in poraba električne energije med hlajenjem se nanašata na nazivni pretok vode, temperaturo izhodne vode 7 °C in temperaturo okoliškega zraka 35 °C.
2. Zmogljivost ogrevanja in poraba električne energije med ogrevanjem se nanašata na nazivni pretok vode, izhodno temperaturo vode 45 °C in temperaturo okoliškega zraka 7 °CDB.
