Nizki tanek kanal ESP

Ozki kanali so zasnovani tako, da se prilegajo ozkim prostorom, zato so primerni za namestitev na območjih, kjer običajni kanali niso izvedljivi
Zmogljivost hlajenja: 1.50 ... 7.10 kW
Zmogljivost ogrevanja: 1.70 ... 8.00 kW

Želite kupiti ali imate vprašanja?
Nizki tanek kanal ESP

Ključne lastnosti:

  • Idealno za spalnice, hotelske sobe in tiha okolja
  • Izjemno tanek: višina le 185 mm
  • Pripravljen za dovod svežega zraka (vnaprej izrezan stranski dovod)
  • Standardna črpalka za odvajanje kondenzata
  • Zamenljiv dovod zraka: spodaj ali zadaj s premikanjem standardne plošče
  • Tiho delovanje
  • Zasnovan za prosto montažo brez kanala ali s kratkimi kanali. Nastavljiv ESP 0/15/30 Pa z uporabo žičnih krmilnikov: MWI-R101ABT, MWIR201ABK (samo različica z ventilatorjem na enosmerni tok)
  • Možnost krmiljenja prek IR-daljinskega upravljalnika z uporabo dekorativne plošče z IR-sprejemnikom ali ločenega IR-sprejemnika MIR-B101DB
  • Izbirna UVC-žarnica za sterilizacijo zraka, ki teče skozi enoto
  • Izbirna estetska dekorativna plošča: vhod in izhod (z žaluzijami)
  • Izbirni inverterski motor ventilatorja na enosmerni tok

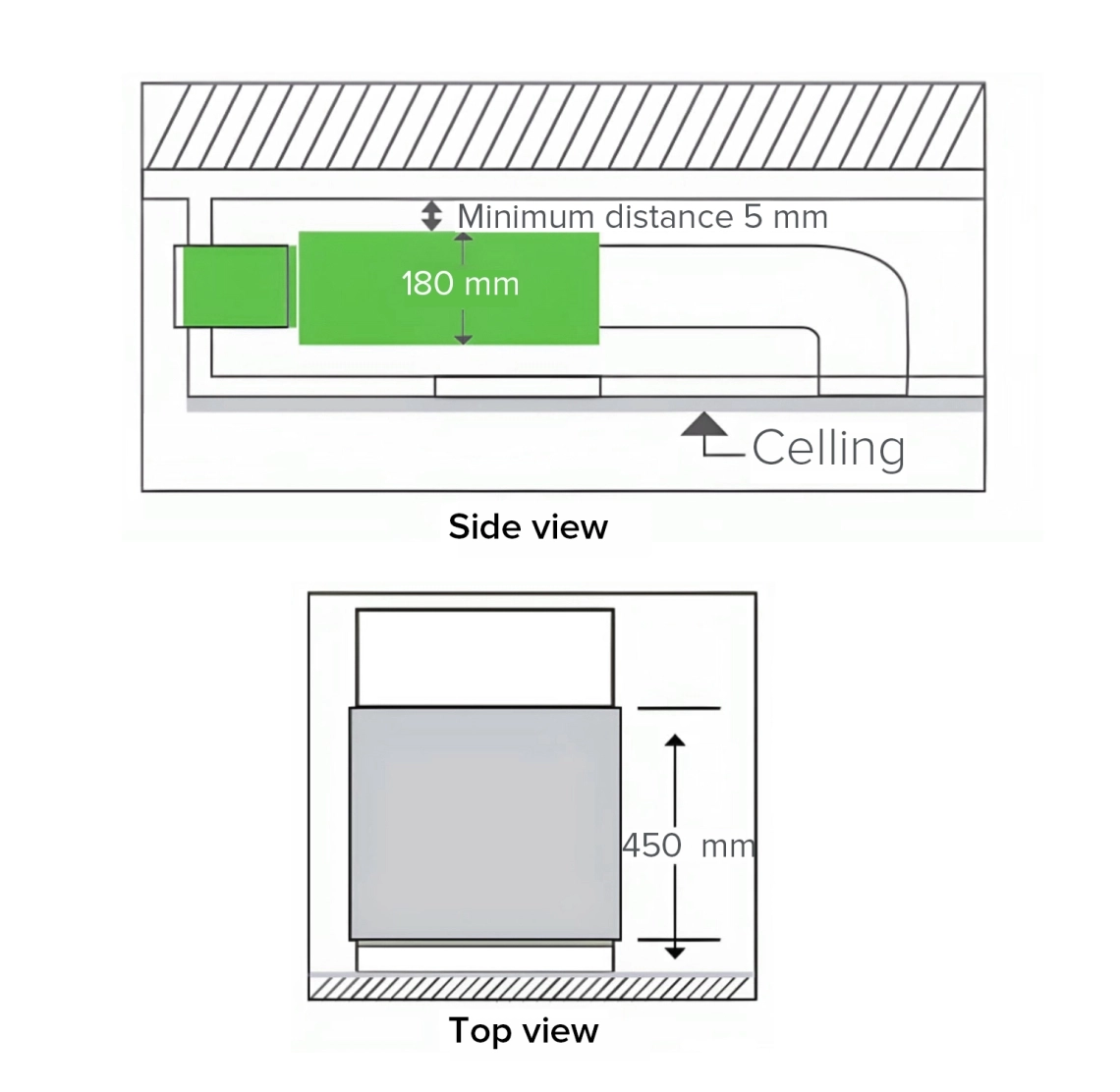

MyCond Low ESP montaža na stropni kanal

Prilagojeni esp super tanek prihrani prostor za namestitev okreten in priročen

Debelina trupa le 180 mm, enostavna namestitev v višini ozkega stanovanjskega stropa, globina trupa le 450 mm, prihranek stropne površine in popolno sodelovanje z notranjo opremo.

Tiho delovanje

  • Model z visokim izkoristkom * Brezkrtačni motor na enosmerni tok z visokim izkoristkom, brezstopenjsko prilagajanje hitrosti, lahko doseže sedem dovodov zraka, kar močno zmanjša hrup pri delovanju
  • Z razumno zasnovo toplotnih komponent notranje enote in notranjega zračnega kanala, štirimi bloki hitrosti vetra, je uresničeno tiho delovanje. Opomba: Na voljo je tudi standardni model motorja na izmenični tok

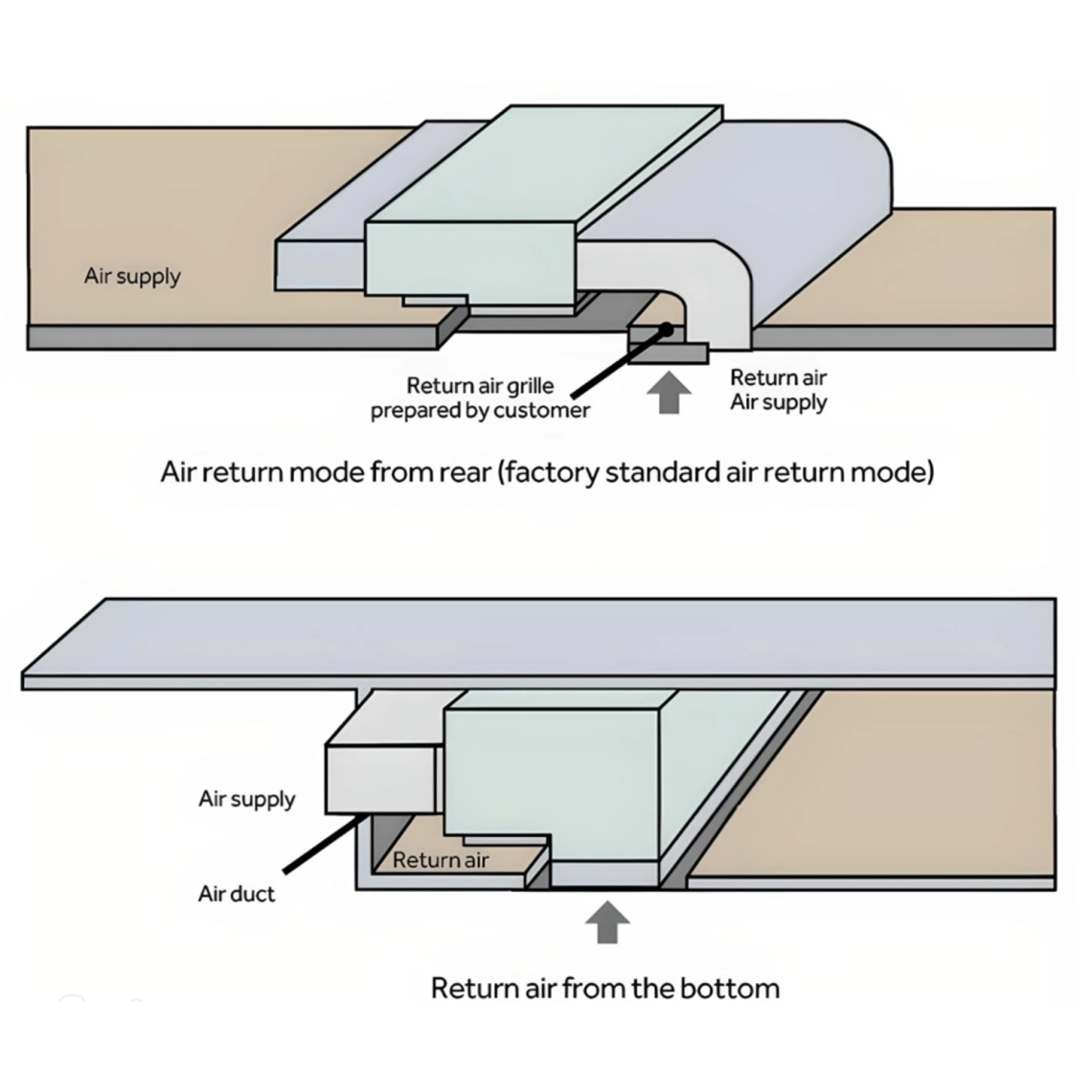

MyCond Low ESP z možnostjo dovoda zraka s tankim kanalom: spodaj ali zadaj

Izbira načina vračanja zraka glede na lokalne razmere - uporabniku prijaznejša namestitev

Zagotavljanje dveh načinov vračanja zraka spodaj in zadaj, notranja namestitev je bolj prilagodljiva in priročna, uporabniki lahko izberejo najboljšo shemo namestitve glede na značilnosti notranje opreme. Opomba: Če je na voljo dovolj prostora za namestitev, je priporočljivo uporabiti način stranskega povratnega zraka, ki lahko učinkovito zmanjša zvok delovanja.

Črpalka za odvajanje vode z visokim dvigom

Standardna črpalka za dvig kondenzirane vode, standardna glava 700 mm, posebni modeli po meri obseg do 1200 mm in vgrajeno plavajoče stikalo, priročno za sodelovanje z dejanskim stanjem na lokaciji, klimatska naprava za odvajanje kondenzirane vode.

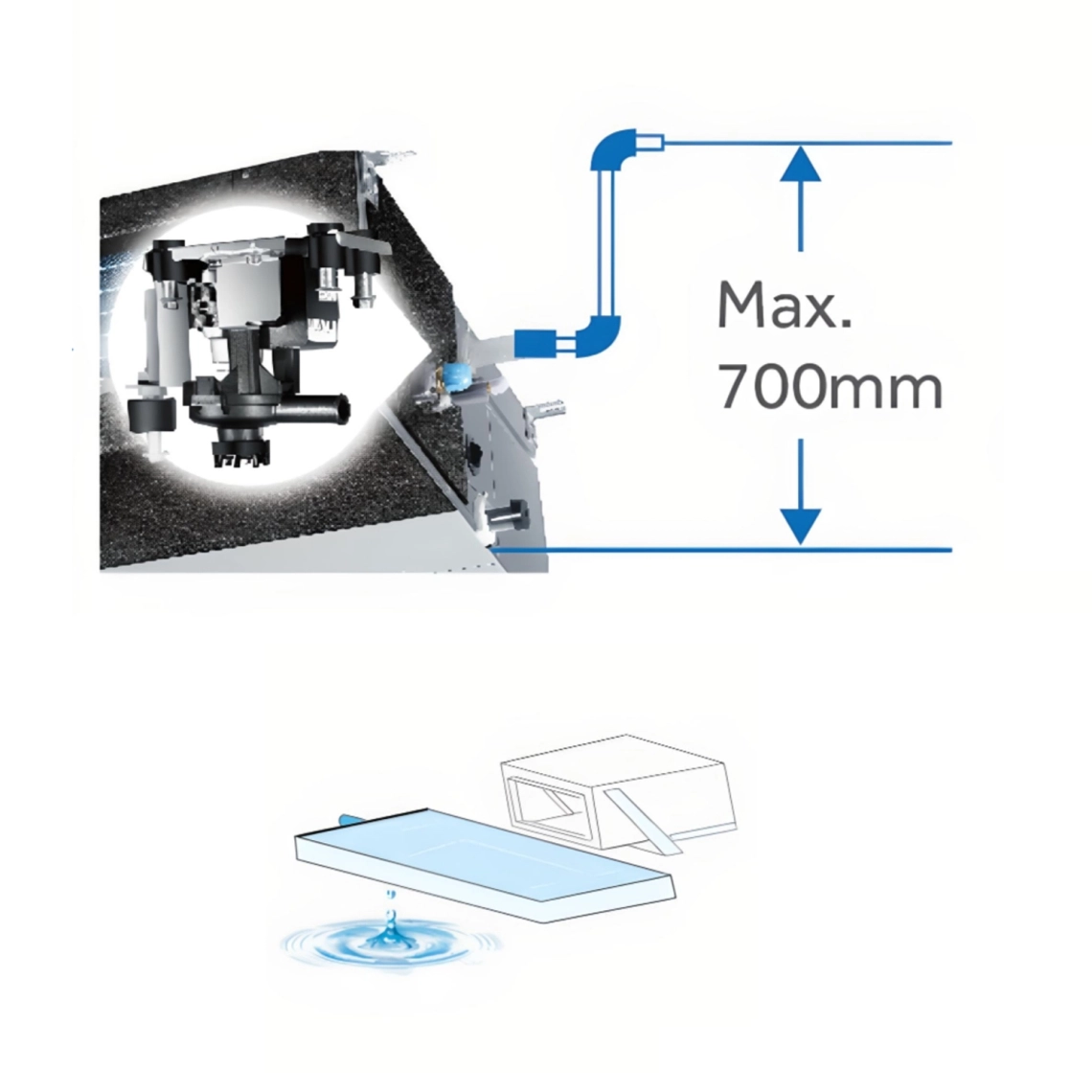

MyCond Low ESP črpalka za odvodnjavanje kanalov z dvigom do 700 mm

3D tridimenzionalni dovod zraka

MyCond Low ESP tanek kanal 3D pretok zraka in skriti zaslon

Izbirne dekorativne plošče za dovod/odvod zraka

Dekorativne plošče vam omogočajo, da dovodne in odvodne rešetke harmonično umestite v notranjost.

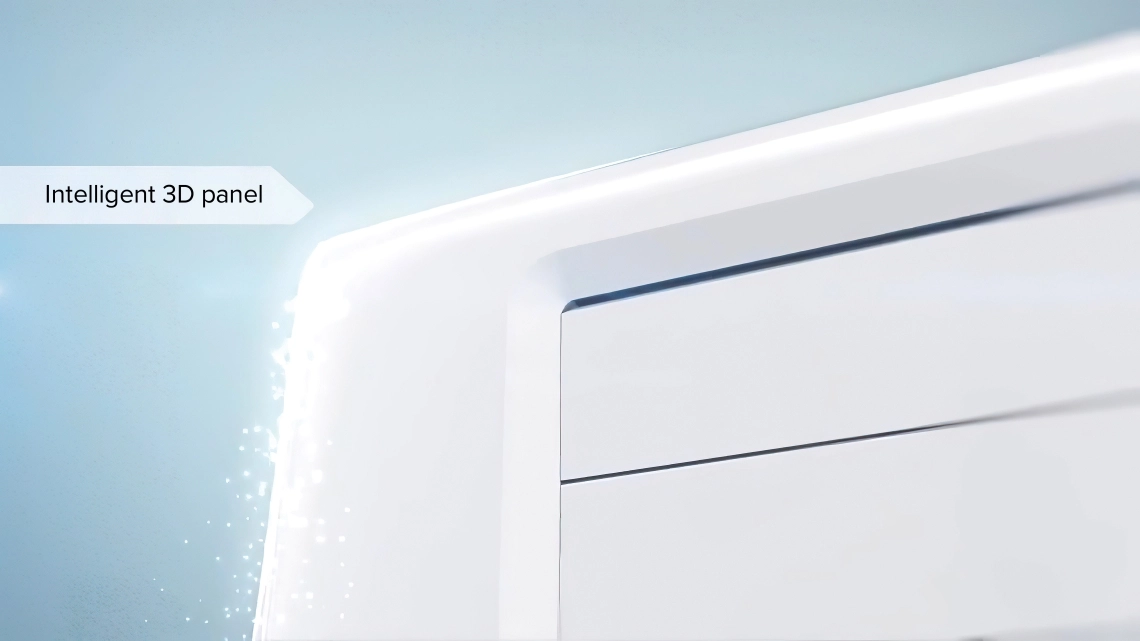

MyCond Low ESP slim duct Unit Inteligentna 3D plošča

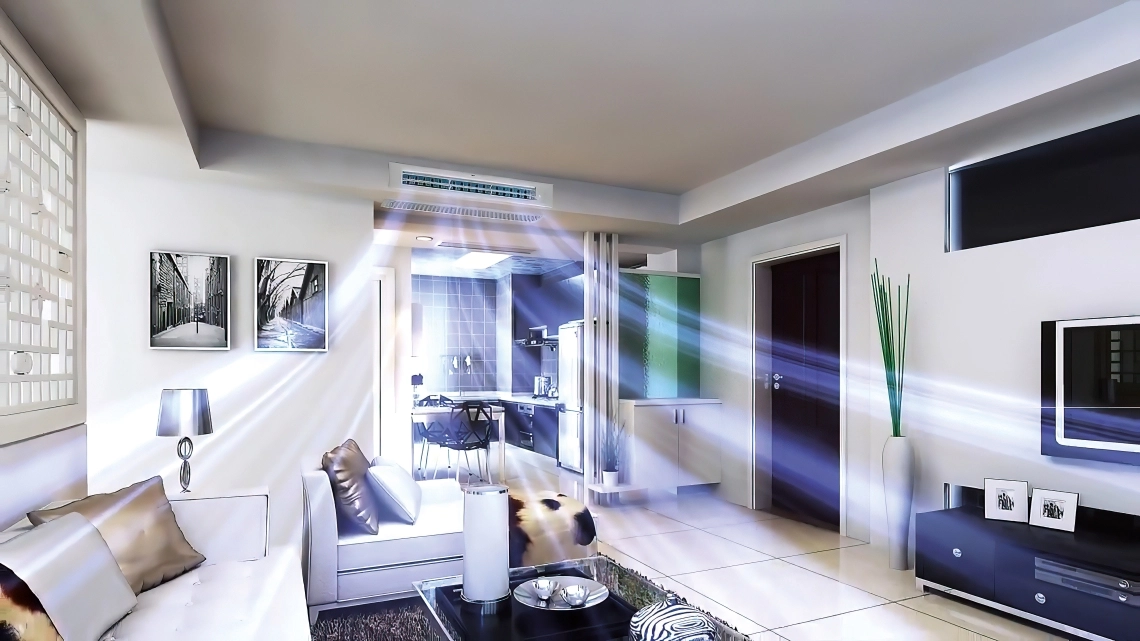

MyCond Low ESP tanek kanal za skrito vgradnjo v notranjost prostora

tridimenzionalni dotok zraka

Prisotnost ločenih upravljalnikov za vertikalne in horizontalne žaluzije vam omogoča, da ustvarite udoben 3D pretok zraka v želeni smeri.

Izjemno tanka zasnova

Višina nizke enote za tanke kanale ESP je le 185 mm, kar je vodilno v panogi in zagotavlja najmanjši padec stropa.

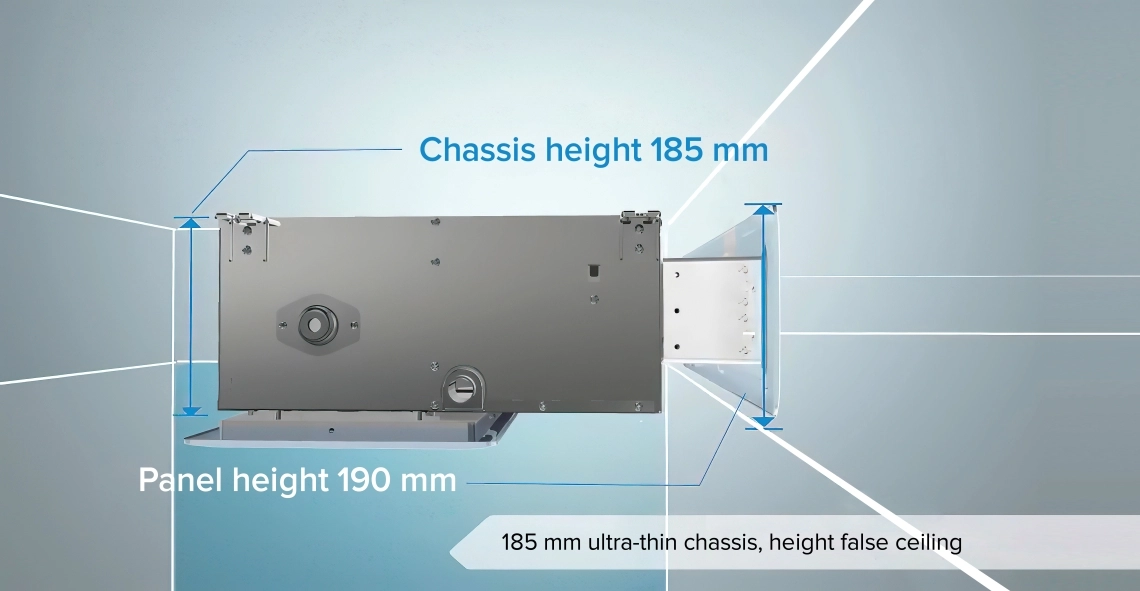

MyCond Low ESP tanek kanal 185 mm Visoko ohišje

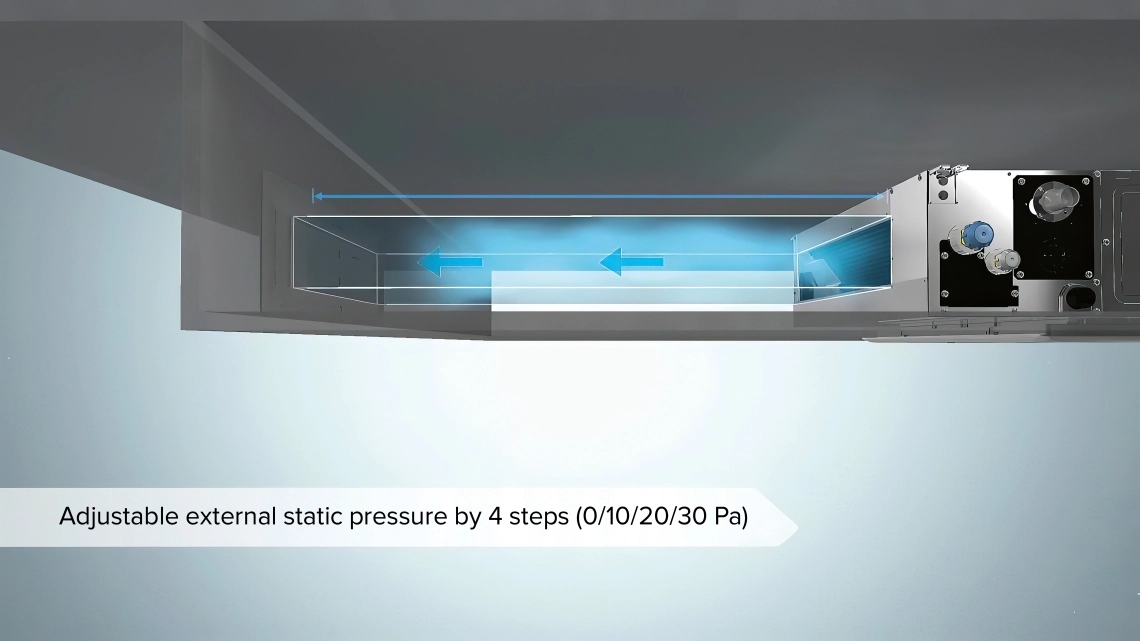

MyCond Low ESP regulacija zunanjega statičnega tlaka v tankem kanalu 0-30 Pa

Nastavitev esp z žičnim krmilnikom

ESP lahko prilagodite z žičnimi krmilniki MWIR201ABK ali MWI-R101ABT. Monterju se za nastavitve ni treba vzpenjati po lestvah. Na voljo so 3 stopnje ESP (samo različica DCfan): 0/15/30 Pa.

Specifikacije Enote MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
Zmogljivost
Hlajenje kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10
Ogrevanje kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00
Električni parametri
Napajanje Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Prezračevanje
Pretok zraka (H/M/L) m3/h 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
Zvočni tlak
(H/M/L)
dB(A) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
Zvočna moč
(H/M/L)
dB(A) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
Namestitev - dimenzije
Dimenzije enote
ŠxGxV
mm 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
Pakirana enota
dimenzije ŠxGxV
mm 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
Neto teža / bruto teža
Kg 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø Cev za hladilno sredstvo na tekoči strani
mm (palec) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Plinska stran
cev za hladilno sredstvo
mm (palec) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Statični tlak
(standardno / max)
Pa 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
Plošča
Model M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
Dimenzije ŠxGxV (vtičnica
plošča)
mm 890x190x100 890x190x100 890x190x100 890x190x100 890x190x100 1210x190x100 1210x190x100
Dimenzije ŠxGxV (sesalna plošča
s filtrom)
mm 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 1210x290,5x32,4 1210x290,5x32,4
Pakiranje
dimenzije ŠxGxV
mm 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
Neto teža / bruto teža
Kg 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

Dimenzije

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

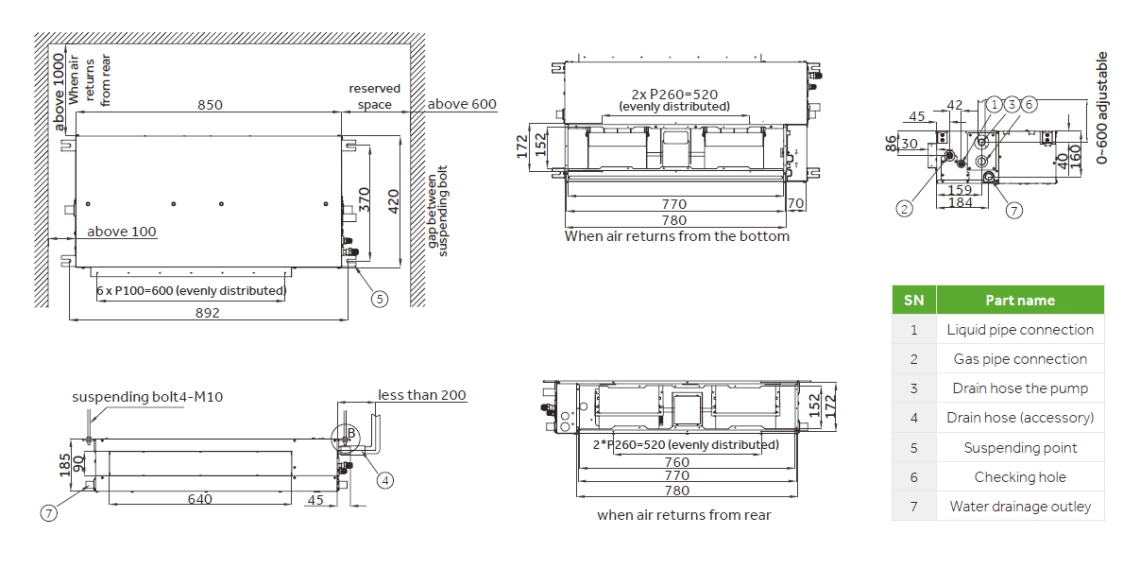

MyCond Low ESP tanek cevovod skupne dimenzije - 1

Dimenzije

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

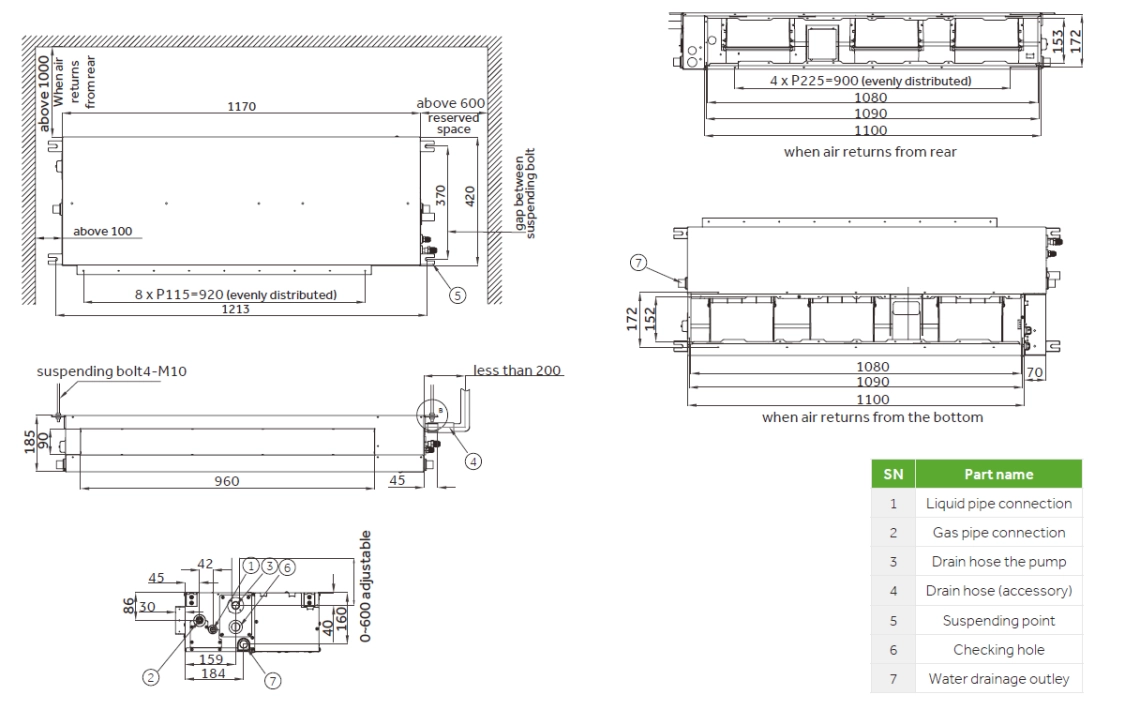

MyCond Low ESP tanek cevovod skupne dimenzije - 2
