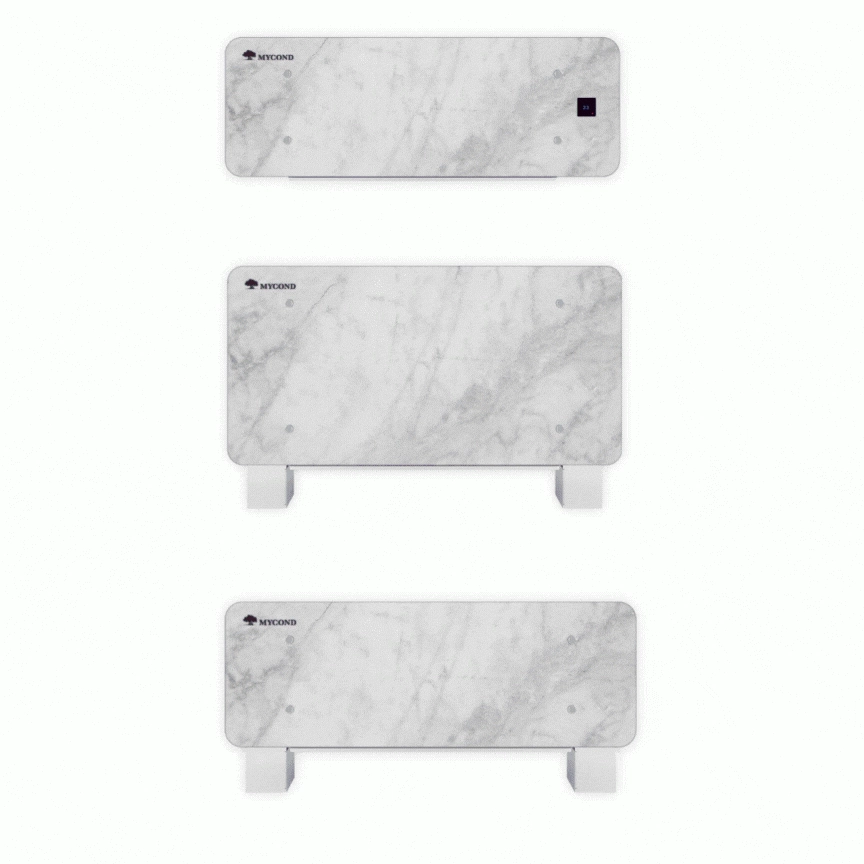

Oblikovalske talne enote z ventilatorskimi tuljavami Serija Silver Glass

Domov / Oblikovalske Talne Enote Z Ventilatorskimi Tuljavami Serija Silver Glass
Nova serija umetniško izdelanih stekel Silver Glass je zasnovana za izjemne notranjosti. Modeli so bili zasnovani v v sodobnem slogu, da se lahko zlijejo s katero koli notranjostjo ali se čim bolj diskretni
Zmogljivost hlajenja: 0.45 ... 3.73 kW
Zmogljivost ogrevanja: 0.61 ... 4.71 kW
Oblikovalske talne enote z ventilatorskimi tuljavami Serija Silver Glass

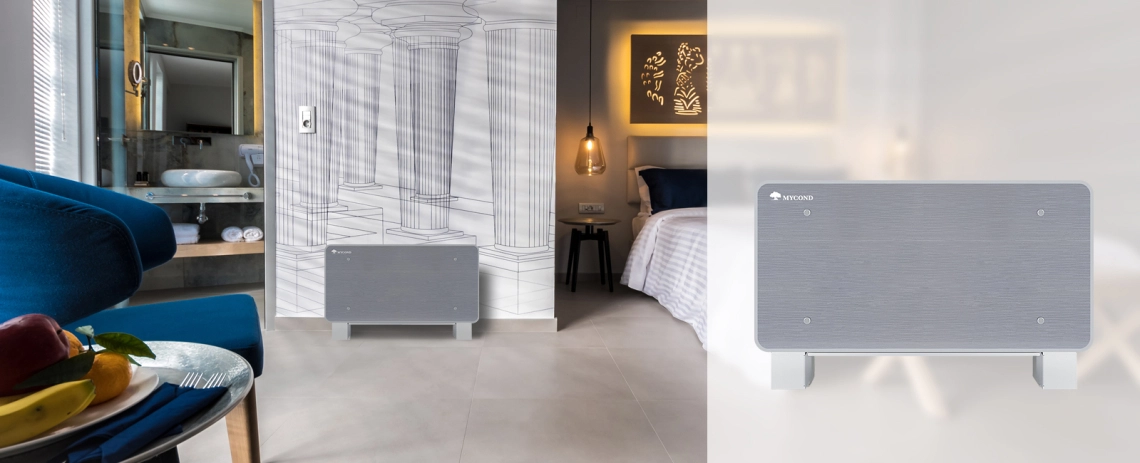

Ventilatorska enota je zasnovana zelo tanko. Za primerjavo, njeno ohišje je skupaj s steklom debelo le 122 mm, kar prihrani več prostora za namestitev. Poleg tega se bo njen preprost in urejen videz zlahka vključil v slog vašega prostora.

The fan coil unit is ultra-thin in design

Enote fan coil bodo učinkovito dopolnile ogrevalni sistem s toplotno črpalko. Oprema za ogrevanje hiše ne potrebuje visoke temperature vode, s čimer prihrani vaše stroške.

Ključne prednosti:

  • Steklena sprednja plošča
  • Izjemno tanko ohišje
  • Okvir enote je izdelan iz pločevine premera 0,8-1 mm
  • Nizka raven hrupa
  • Vgrajeno ohišje za termostat
  • Motor na enosmerni tok
  • Zračni filtri razreda G1, zasnovani za enostavno odstranjevanje za nemoteno čiščenje in vzdrževanje
  • Tuljava toplotnega izmenjevalnika je sestavljena iz bakrenih cevi in medeninastih kolektorjev: cevi so opremljene z valovitimi aluminijastimi rebri
  • Opremljen z odstranljivo odtočno posodo
  • Aluminijasta rešetka z magnetno pritrditvijo
  • Po želji: zadnja steklena plošča (vgradnja v odprtem prostoru)
  • Termostat (po izbiri)

Odkrijte novo dimenzijo elegance z Mycondom!

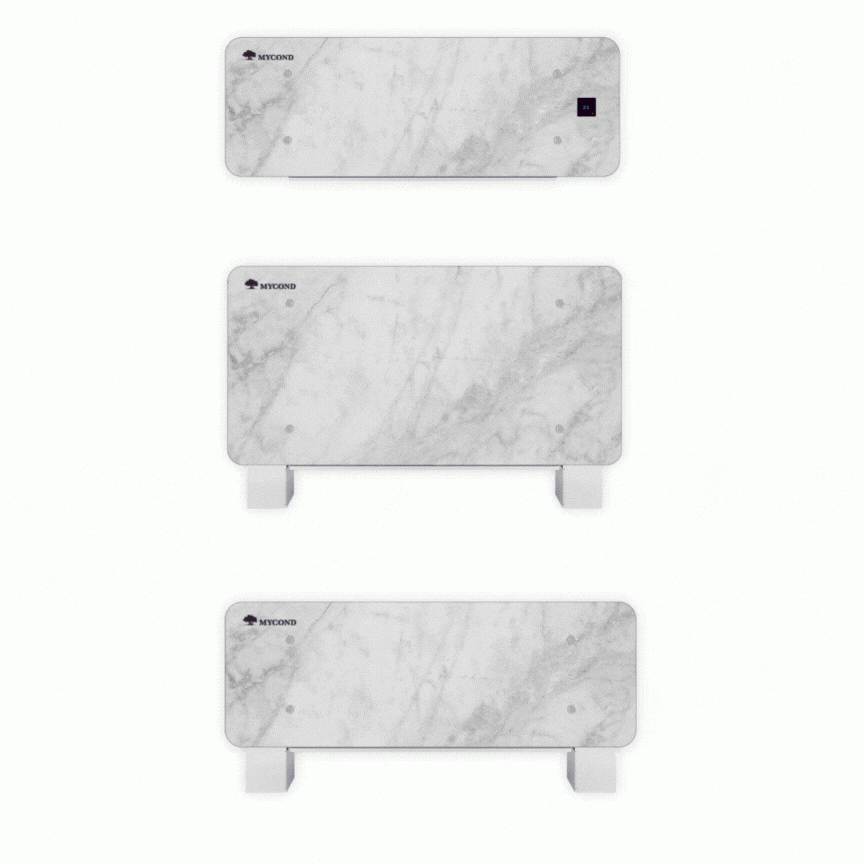

  • Sodobna zasnova: elegantne steklene plošče s potiskom se odlično prilegajo vsaki notranjosti ter ji dodajo pridih sloga in sodobnosti.
  • Na plošči lahko izberete svojo sliko ali vzorec, ki ga bomo prilagodili vaši notranjosti.


Modern design

Glavni sestavni deli

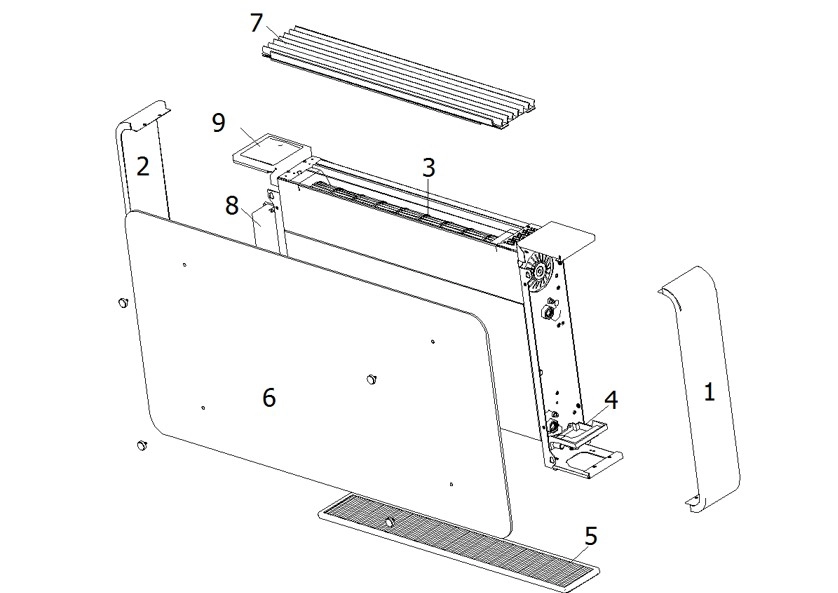

Zunanji deli

Main components

  1. Leva stranska plošča
  2. Desna stranska plošča
  3. Fandeck
  4. Pomožni odtok
  5. Filter
  6. Sprednja plošča
  7. Aluminijasta rešetka
  8. Električna omarica
  9. Nadzorna plošča (opcija)

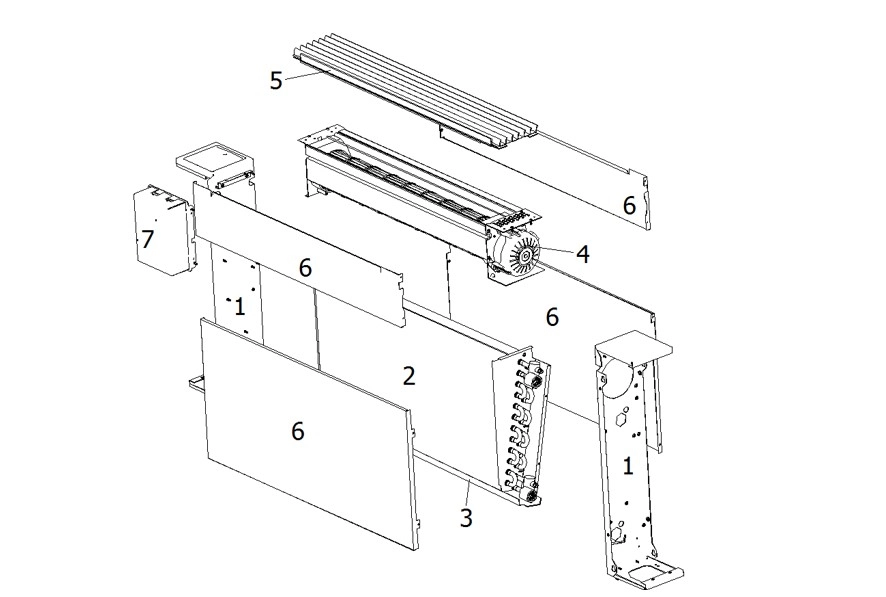

Notranji deli

Navpične enote

Internal parts

  1. Notranja stranska plošča
  2. Glavni toplotni izmenjevalnik
  3. Pladenj za kondenzat
  4. Fandec
  5. Aluminijasta rešetka
  6. Notranje sprednje in zadnje plošče
  7. Električna omarica

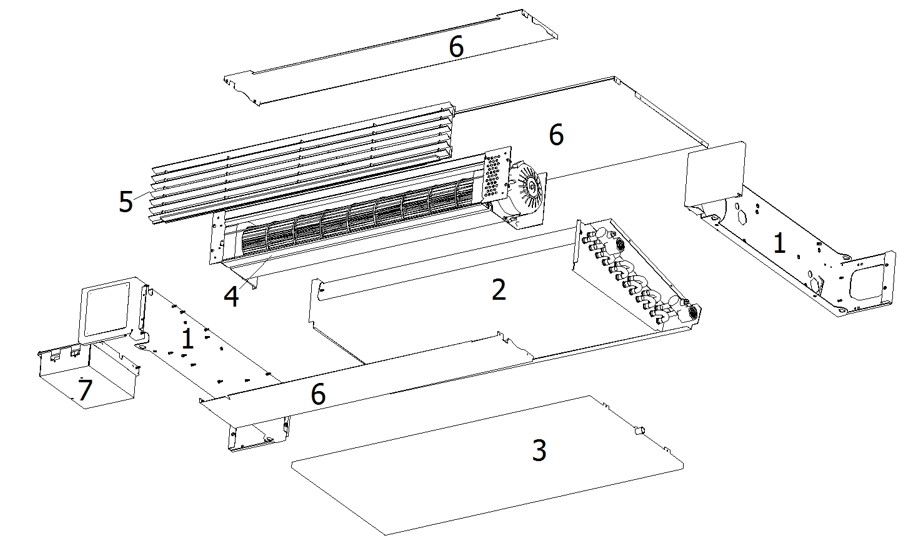

Notranji deli

Horizontalna enota

Internal parts_2

  1. Notranja stranska plošča
  2. Glavni izmenjevalnik toplote
  3. Pladenj za kondenzat
  4. Fandec
  5. Aluminijasta rešetka
  6. Notranje sprednje in zadnje plošče
  7. Električna omarica

Tehnični podatki

sistem z dvema cevema

specifikacije Enote Hitrost MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Stopnja pretoka zraka Supermax 250 390 510 620
Največja vrednost (*) 180 315 450 540
m3/h Med (*) 120 230 350 450
Min (*) 80 155 240 310
Statična 10 18 25 32
Skupna hladilna zmogljivost Supermax 1.19 2.12 2.90 3.73
Največ 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Občutljiva zmogljivost Supermax 0.87 1.56 2.16 2.97
Največ 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Zmogljivost ogrevanja Supermax 1.55 2.71 3.71 4.71
Največ 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Vhod motorja Supermax 20 22 24 27
Max 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Stopnja pretoka vode Supermax 204 364 498 639
Max 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Padec tlaka Supermax 15.1 10.2 20.9 19.9
Max 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Priključek tuljave 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Vsebnost vode L 0,33 0,59 0,85 1,11
Zvočna moč Supermax 55.0 56.0 57.1 58.3
Največ 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Zvočni pritisk Supermax 38.0 39.0 40.1 41.3
Največ 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


NAČIN HLADENJA
Prostor: 27° C - 47 % R.H. Temperatura vode (v/iz): 7/12°C
NAČIN OGREVANJA
Prostor: 20° C. Temperatura vode (vhod): 50.
(*) Deklarirane vrednosti so glede na standardne nastavitve pri 1500, 900 in 600 vrtljajih na minuto. Vedno je mogoče spremeniti pretok zraka, tako da spremenite nastavitev potopnega stikala na tiskanem vezju.

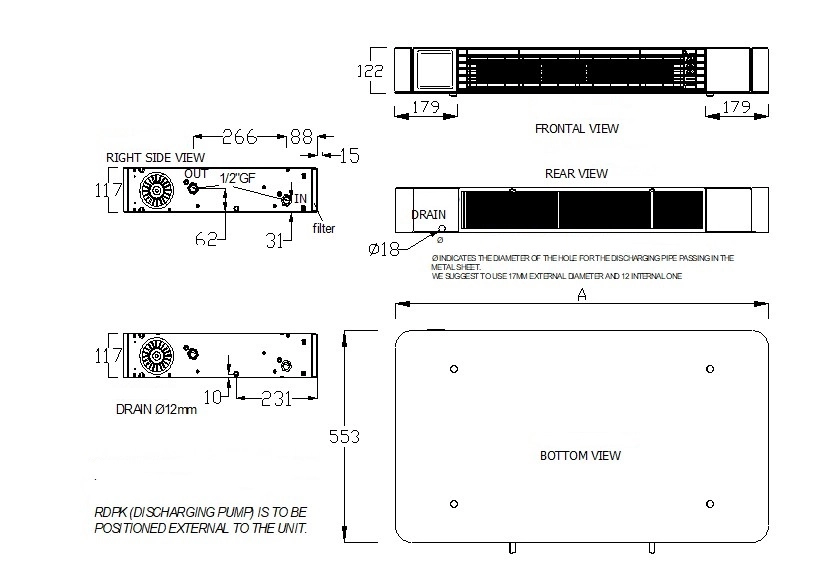

Dimenzije

navpična montaža

specifikacije Enote MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Neto teža kg 14 18 21 25
Bruto teža kg 18 21 25 29


Dimensions

Dimenzije

Vodoravna montaža

Specifikacije Enote MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Neto teža kg 14 18 21 25
Bruto teža kg 18 21 25 29

Dimensions_2
