Oblikovalske talne enote z ventilatorskimi tuljavami Serija Silver Glass Low

Nova serija umetniško izdelanih ventilatorskih tuljav Silver Glass low je zasnovana za izjemne interierje. Modeli so zasnovani v sodobnem slogu, da se zlijejo s katero koli notranjostjo ali so čim bolj diskretni

Zmogljivost hlajenja: 0.38 ... 2,62 kW

Zmogljivost ogrevanja: 0.55 ... 3.58 kW

Oblikovalske talne enote z ventilatorskimi tuljavami Serija Silver Glass Low

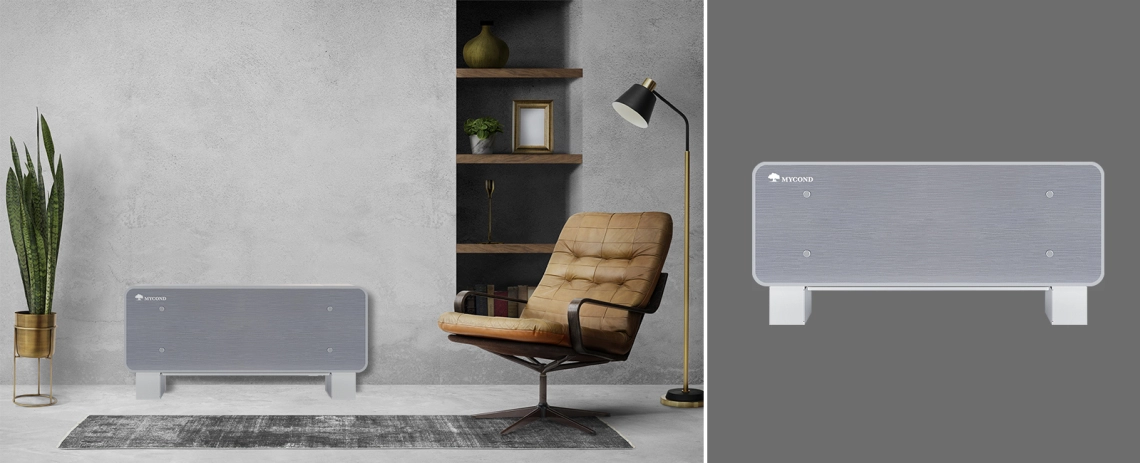

Ventilatorska enota je zasnovana zelo tanko. Za primerjavo, njeno ohišje je skupaj s steklom debelo le 122 mm, kar prihrani več prostora za namestitev. Poleg tega se bo njen preprost in urejen videz zlahka vključil v slog vašega prostora.

The fan coil unit is ultra-thin in design

Enote fan coil bodo učinkovito dopolnile ogrevalni sistem s toplotno črpalko. Oprema za ogrevanje hiše ne potrebuje visoke temperature vode, s čimer prihrani vaše stroške.

Ključne prednosti:

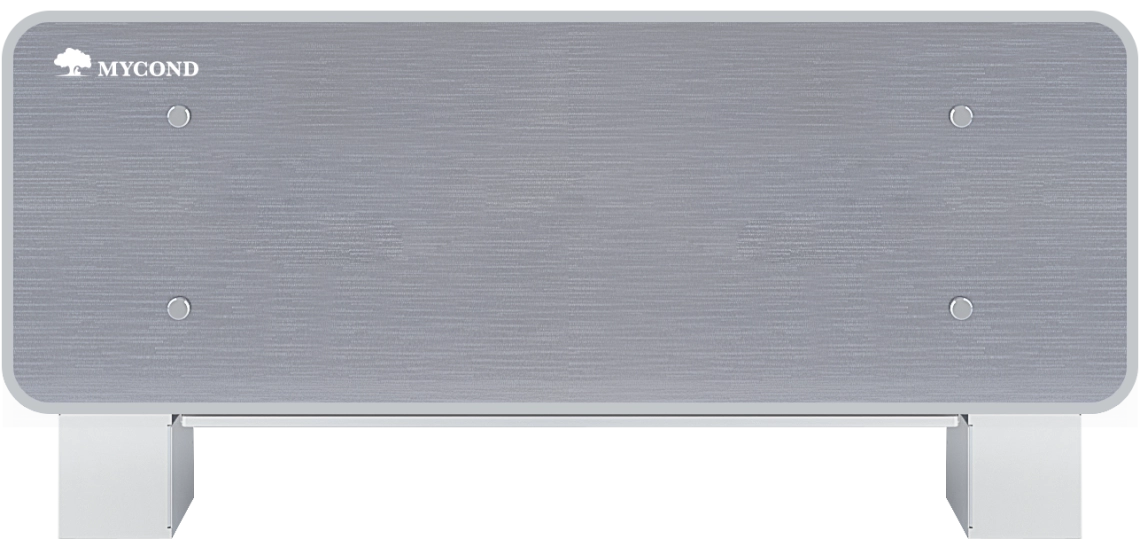

Steklena sprednja plošča
Izjemno tanko ohišje
Okvir enote je izdelan iz pločevine premera 0,8-1 mm
Nizka raven hrupa
Vgrajeno ohišje za termostat
Motor BLDC
Zračni filtri razreda G1, zasnovani za enostavno odstranjevanje za nemoteno čiščenje in vzdrževanje
Tuljava toplotnega izmenjevalnika je sestavljena iz bakrenih cevi in medeninastih kolektorjev: cevi so opremljene z valovitimi aluminijastimi rebri
Opremljen z odstranljivo odtočno posodo
Opcije: steklena zadnja plošča
Termostat (po izbiri)

Odkrijte novo dimenzijo elegance z Mycondom!

Sodobna zasnova: elegantne potiskane steklene plošče se odlično prilegajo vsaki notranjosti ter ji dodajo pridih sloga in sodobnosti.
Na plošči lahko izberete svojo sliko ali vzorec, ki ga bomo prilagodili vaši notranjosti.

Modern design

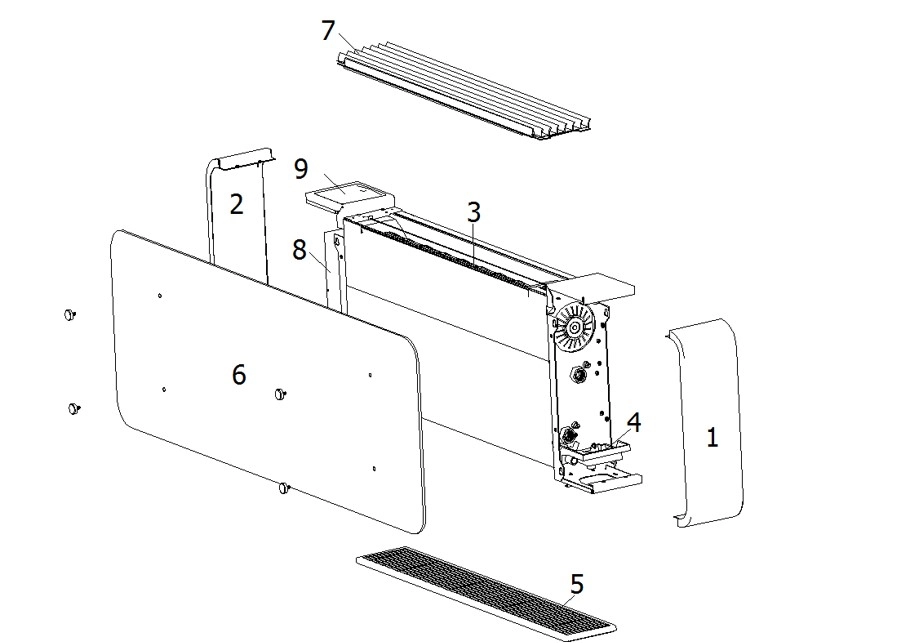

Zunanji deli

Vertikalna enota

External parts

Desna stranska plošča
Leva stranska plošča
Fandeck
Pomožni odtok
Filter
Sprednja plošča
Aluminijasta rešetka
Električna omarica
Vgrajeno krmiljenje (opcija)

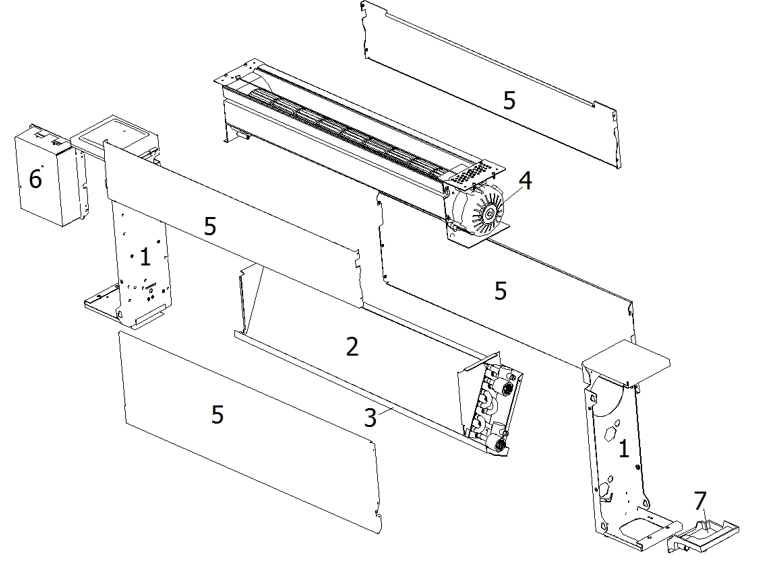

Notranji deli

Navpične enote

External parts_2

Notranja stranska plošča
Glavni toplotni izmenjevalnik
Pladenj za kondenzat
Fandec
Notranje sprednje in zadnje plošče
Električna omarica
Pomožna odtočna posoda

Tehnični podatki

sistem z dvema cevema

specifikacije	Enote	Hitrost	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Stopnja pretoka zraka		Supermax	240	370	495	600
		Največja vrednost (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Min (*)	75	150	230	300
Skupna hladilna zmogljivost		Supermax	0.7	1.37	1.9	2.62
		Največ	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Občutljiva zmogljivost		Supermax	0.65	1.09	1.67	2.46
		Max	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Zmogljivost ogrevanja		Supermax	1.0	1.9	2.62	3.58
		Največ	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Min	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Vhod motorja		Supermax	20	22	24	27
		Max	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Stopnja pretoka vode		Supermax	130	200	310	435
		Max	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Padec tlaka		Supermax	2.3	8.2	4.2	12.3
		Največ	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Priključek tuljave			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Vsebnost vode	L		0,16	0,30	0,43	0,56
Zvočna moč		Supermax	55.0	56.0	57.1	58.3
		Največ	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Zvočni tlak		Supermax	38.0	39.0	40.1	41.3
		Največ	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

NAČIN HLADENJA
Prostor: 27° C - 47 % R.H. Temperatura vode (v/iz): 7/12°C
NAČIN OGREVANJA
Prostor: 20° C. Temperatura vode (vhod): 50.
(*) Deklarirane vrednosti so glede na standardne nastavitve pri 1500, 900 in 600 vrtljajih na minuto. Vedno je mogoče spremeniti pretok zraka, tako da spremenite nastavitev potopnega stikala na tiskanem vezju.

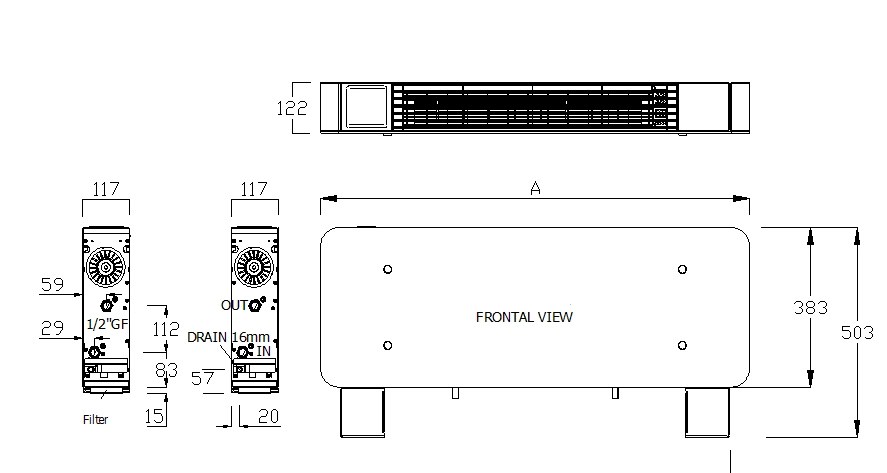

Dimenzije in teže

specifikacije	Enote	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Neto teža	kg	11	13	16	18
Bruto teža	kg	13	16	20	23

Dimensions and weights

Specifikacije	Enote	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Neto teža	kg	11	13	16	18
Bruto teža	kg	13	16	20	23
