Prezračevalne enote z rekuperacijo energije serije MVS***-DW

Energetsko varčna prezračevalna enota je zasnovana tako, da v prostor dovaja filtriran in ogret svež zrak
Stopnja pretoka zraka: 300 ... 2600 m3/h

Želite kupiti ali imate vprašanja?
Prezračevalne enote z rekuperacijo energije serije MVS***-DW

Ventilatorji Mycond MVS***-DW z rekuperacijo energije so izdelani z učinkovitejšimi brezkrtačnimi motorji na enosmerni tok, zato se poraba energije zmanjša do 70 %, kar pomeni velik prihranek energije.

Energy recovery ventilation unit from Mycond MVS-DW series.

Energy recovery ventilation unit with compact design.

Diagram displaying air flow controls and energy recovery efficiency.

Učinkovito prezračevanje

Enota dovaja svež zrak v prostor,
, hkrati pa odvaja zastarel notranji zrak ven,
, tako da lahko uživate v udobju naravnega okolja.

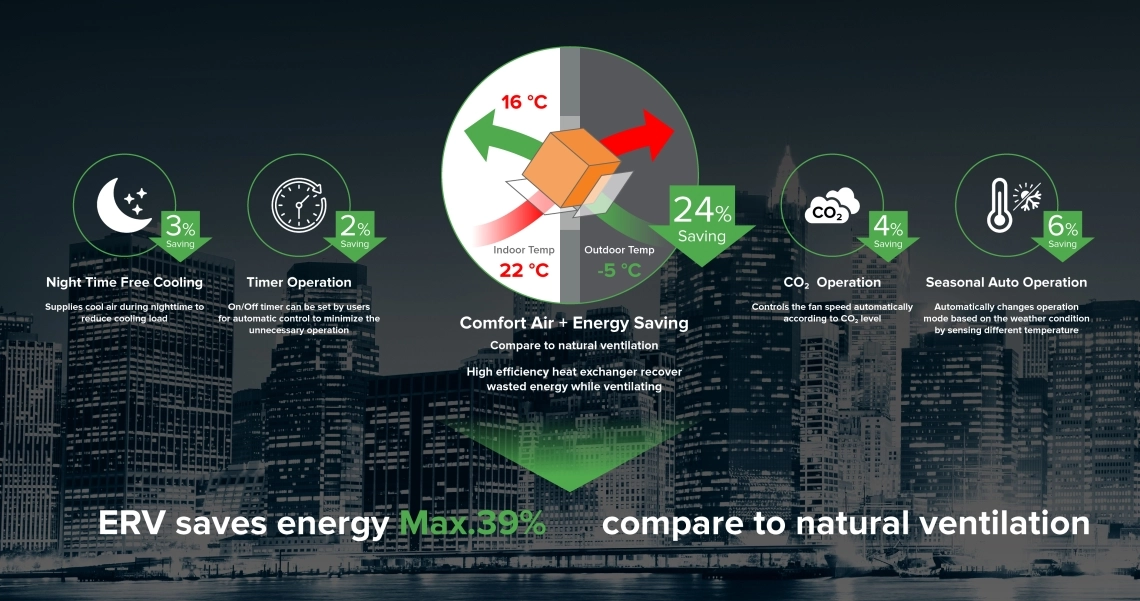

Visoko učinkovita rekuperacija energije

Med prezračevanjem vgrajeni visoko učinkovit
toplotni izmenjevalnik povrne več kot 70 % energije iz
izpušnega zraka in jo uporabi za ogrevanje dovedenega svežega zraka.

Energy recovery ventilation unit from MVS-DW series.

Modern energy recovery ventilation unit from the MVS-DW series.

Popolnoma tiha zasnova

Enota ima eleganten videz z lično oblikovanim ohišjem
. Kakršen koli hrup pri delovanju je popolnoma utišan zaradi
mikroperforirane anehoične strukture z
izvrstnimi aerodinamičnimi lastnostmi.

Filtriranje in čiščenje zraka

Dobro zasnovani zračni filtri v enoti učinkovito
odstranjujejo vsa onesnaževala iz dovodnega zraka
in vam zagotavljajo svež in čist zrak.

The MVS-DW series unit with advanced energy recovery features is displayed.

A modern energy recovery ventilation unit from the MVS-DW series.

Funkcija by-pass

Funkcija by-pass omogoča naravno prezračevanje
v ustreznih podnebnih razmerah, kar
lahko podaljša življenjsko dobo izmenjevalnika toplote
. Prav tako ta način omogoča uporabo načina prostega hlajenja spomladi/jeseni in odmrzovanja izmenjevalnika toplote
pozimi.

Zasnova z zračnim profilom in enostavno vzdrževanje

Toplotni izmenjevalnik je povezan z vgrajeno vodilnico in zatesnjen s posebnimi mehkimi in gostimi tesnili. Zato ga je mogoče ročno odstraniti in enostavno vzdrževati, hkrati pa popolnoma ločuje tokove svežega in odpadnega zraka, da se prepreči navzkrižno onesnaženje.

Diagram showing airflow in MVS-DW ventilation units.

Diagram showing components of the MVS***-DW energy recovery ventilation unit.

Splošna zmogljivost:

  • Ventilatorski motorji BLDC
  • Dovod svežega zraka (600 do 2600m3/h)
  • Rekuperacija toplote: do 75 %
  • Rekuperacija vlage: do 65 %
  • Filtriranje in čiščenje zraka
  • Tiho in zanesljivo delovanje

Enote imajo standardni nabor funkcij:

  • Nadzor hitrosti ventilatorja (10 hitrosti)
  • Štirje vgrajeni temperaturni senzorji
  • Zaščita pred zamrzovanjem rekuperatorja
  • Sistem prostega hlajenja
  • Inteligentni sistem odmrzovanja rekuperatorja
  • Nadzor nad zunanjim električnim grelnikom zraka
  • Tedenski časovnik
  • Integrabilnost s sistemom za upravljanje stavbe

Front view of an MVS-DW series energy recovery ventilation unit.

Compact energy recovery ventilation unit with advanced filtration.

Značilnosti:

  • Pretok zraka od 200 do 2000m3/h
  • Rekuperacija energije
  • Izmenjevalnik toplote s križnim tokom
  • Tiho delovanje, motorji na enosmerni tok
  • Novi filtri z aluminijastim ohišjem
  • Enostavna namestitev na strop
  • Funkcija by-pass
  • Visoka zasnova ESP

* Na voljo kot opcija

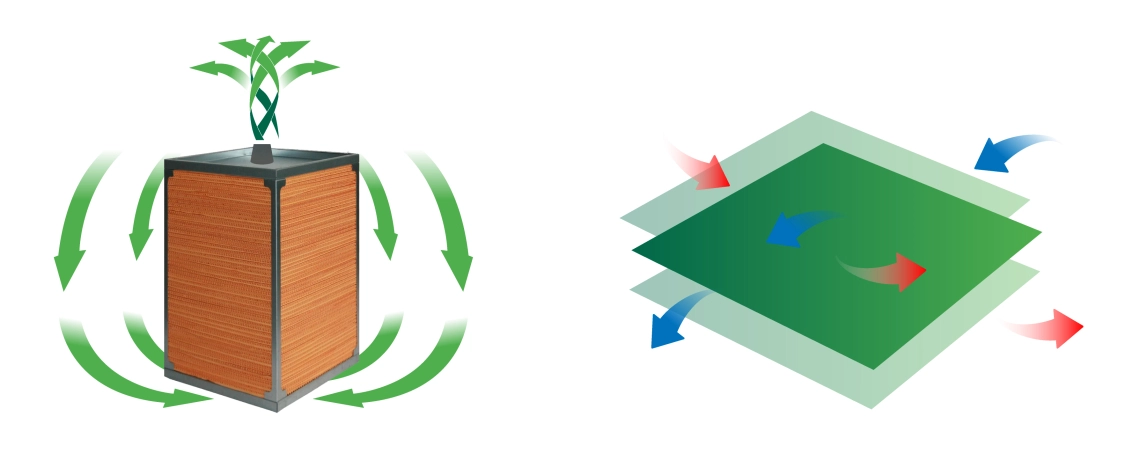

Večja učinkovitost s tretjo generacijo entalpijskega izmenjevalnika

Entalpijski izmenjevalnik 3. generacije je izdelan iz najnovejše strukture nanovlaken, ki zagotavlja večjo učinkovitost. Materiali za izmenjavo toplote so odporni proti plesni in ognjevarni. V tem RV je vgrajen izmenjevalnik entalpije s križnim tokom, učinkovitost vračanja toplote pozimi znaša do 82 %, omogočanje izmenjave vlage med svežim in odpadnim zrakom omogoča prijetno temperaturo in vlažnost v prostoru.

Energy recovery ventilator demonstrating high summer efficiency.

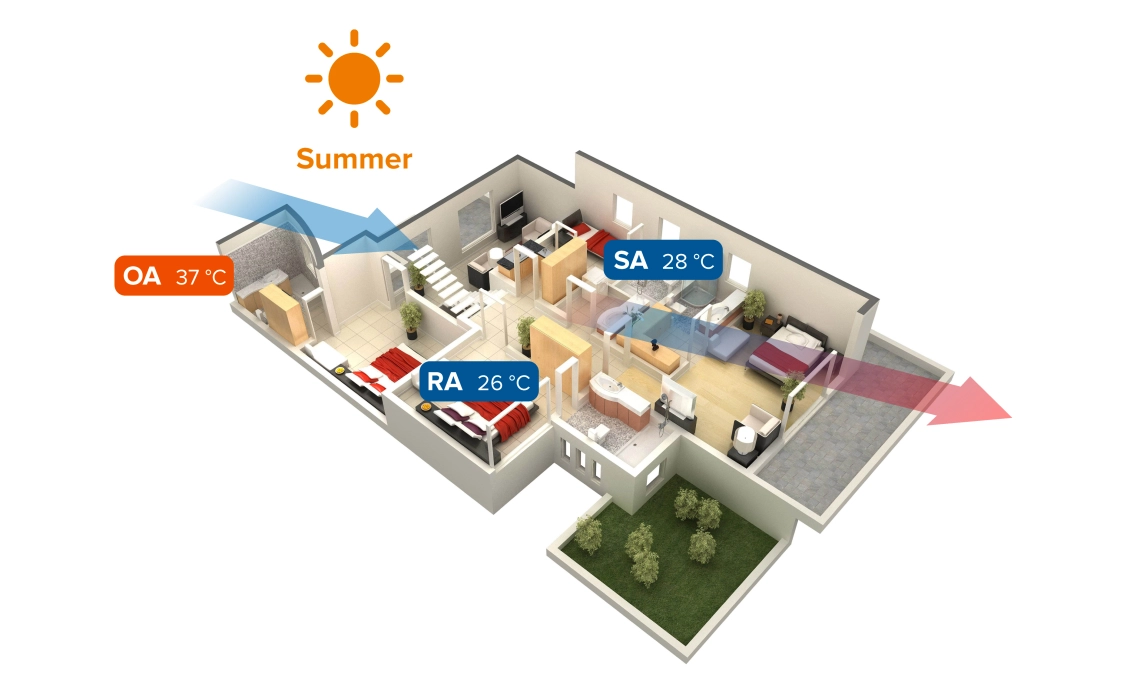

Poleti sistem rekuperacije toplote prihrani električno energijo za klimatsko napravo, saj del zunanje toplote vrne nazaj ven.

Diagram showing the efficiency of the MVS-DW energy recovery ventilator.

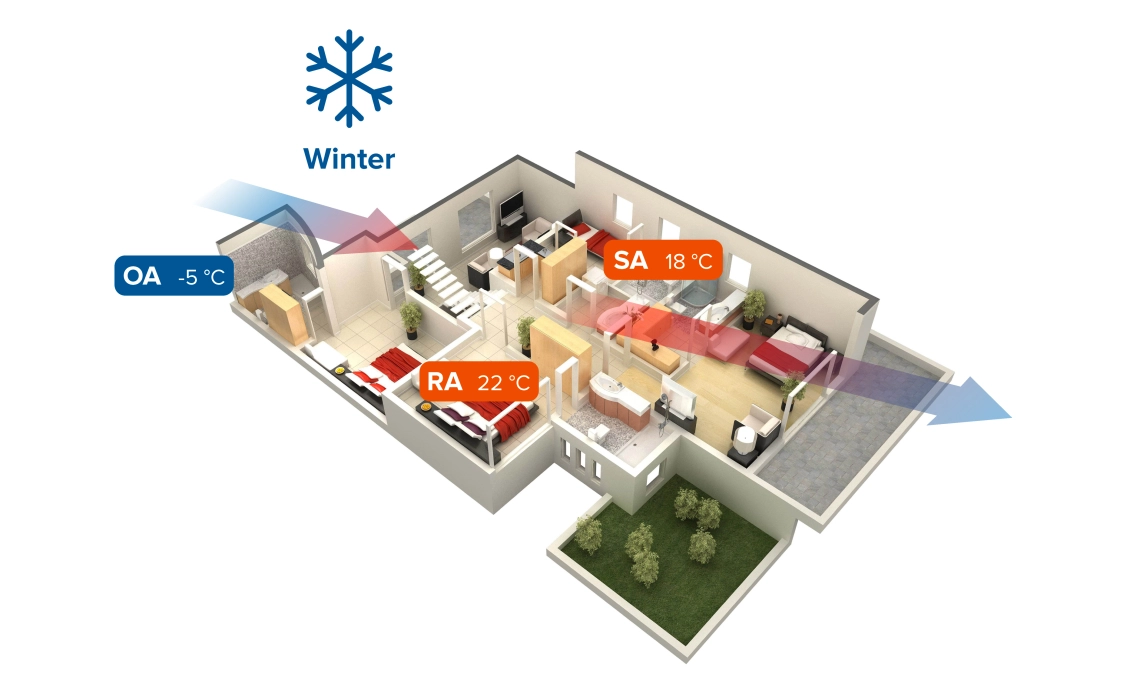

Pozimi se del notranje toplote vrne v prostor, kar zagotavlja znatne prihranke pri ogrevanju prostorov in zraka.

The MVS-DW series unit for optimized energy recovery in winter.

Podatki so podani kot referenca. Veliko je odvisno od vlažnosti zraka v prostoru, zunanje vlažnosti, toplotne izolacije prostora, toplotne izolacije in dolžine zračnih kanalov itd.

Specifikacije Enote MVS400-DW MVS500-DW MVS700-DW MVS900-DW MVS1100-DW MVS1400-DW MVS1600-DW MVS2200-DW MVS2800-DW
Stopnja pretoka zraka m3/h 300 400 600 800 1000 1300 1500 2000 2600
Zunanji tlak Pa 85 88 97 100 86 90 72 77 81
Entalpijski izkoristek, hlajenje % 57-70 57-70 59-74 55-66 58-70 56-68 63-71 60-68 56-68
Entalpijski izkoristek, ogrevanje % 61-72 60-74 61-78 57-76 62-75 59-70 65-73 62-72 59-70
Učinkovitost prenosa toplote % 68-82 69-83 70-83 68-83 70-83 70-83 76-80 76-82 70-83
Raven hrupa dB(A) 34.5 37.5 39 41 42 43 50 51.5 53
Napetost 220-240 V / 1 faza / 50 Hz
Vhodna moč W 80 116 162 290 327 424 700 724 848
Napajalni kabel mm2 3×1.5 3×1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Krmilni kabel mm2 2×0.5 2×0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5

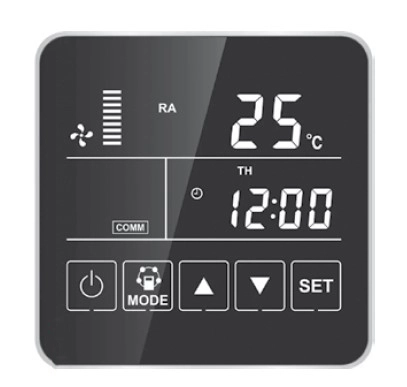

Nadzor, standardni Da (7-dnevna ura)
Nadzor (BMS), Modbus Da
Vrsta ventilatorja Motor ventilatorja BLDC
Hitrost ventilatorja (dovodni zrak) upravljanje ventilatorja z 10 hitrostmi
Hitrost ventilatorja (izpušni zrak) 10-stopenjsko krmiljenje ventilatorja
Bypass Da (samodejno v nastavljivem območju)
Odmrzovanje Da (samodejno v nastavljivem območju)
NadzorCO2 Dodatni senzor (vklop/izklop v nastavljivem območju)
Izhodni kontakti alarma za napake Da Da Da Da Da Da Da Da Da
Zaustavitev pri požaru Da Da Da Da Da Da Da Da Da
Teža kg 25 31 34 53 61 71 106 122 142
Dimenzije: DxŠxV mm 744×599×270 744×599×270 867×902×280 1134×884×388 1134×1134×388 1193×1243×388 1134×884×776 1134×1134×776 1193×1243×776
Premer priključnega kanala mm 150 150 200 250 250 250 650×280 650×280 650×280

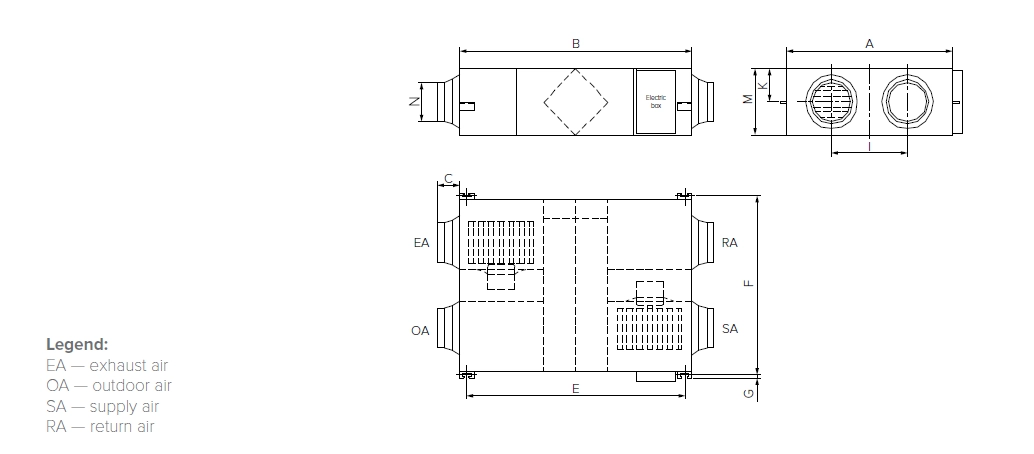

Dimenzije

Prezračevalne enote MVS400-DW - MVS500-DW

Model A B C E F G I K M N
MVS400-DW 599 744 100 675 657 19 315 111 270 Ø144
MVS500-DW 804 744 100 675 862 19 480 111 270 Ø144

Components of MVS-DW series ventilation units for efficient energy recovery.

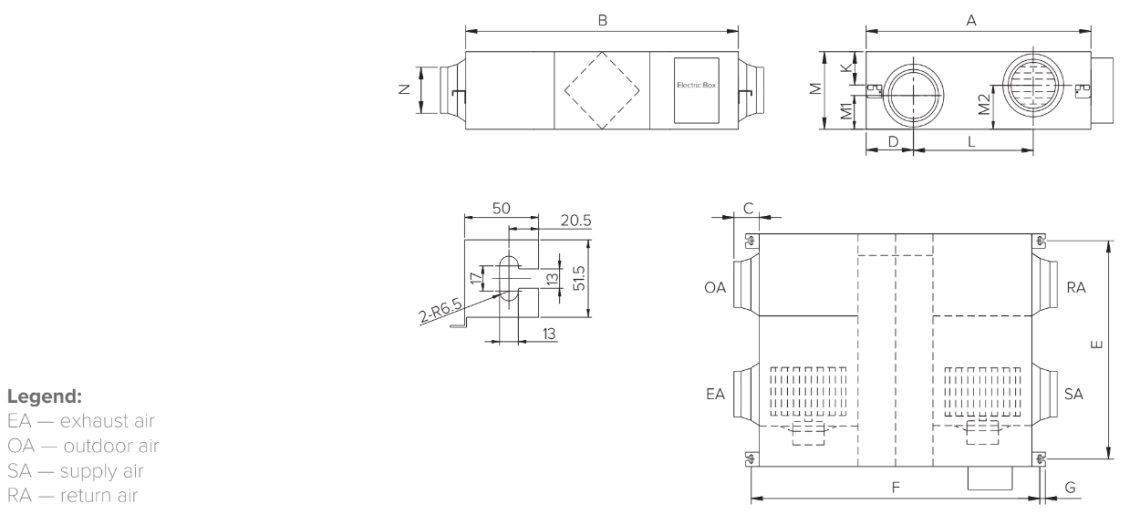

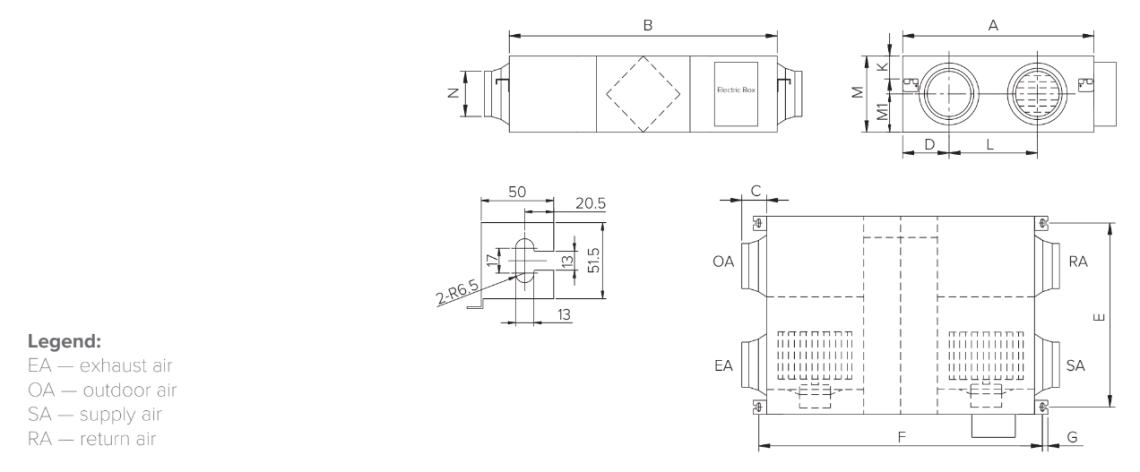

Dimenzije

Prezračevalne enote MVS700-DW - MVS1100-DW

Model A B C D E F G L K M M1 N
MVS700-DW 902 867 107 197 833.5 922 20.5 451.5 115.5 280 139.5 Ø194
MVS900-DW 884 1134 85 202 818 1189 20.5 378 128 388 194 Ø242
MVS1100-DW 1134 1134 85 202 1068 1189 20.5 628 128 388 194 Ø242

Vse mere so v milimetrih.

A high-efficiency energy recovery ventilation unit with DC motors.

Dimenzije

Prezračevalna enota MVS1400-DW

Model A B C D E F G L K M M1 M2 N
MVS1400-DW 1243 1193 85 241 1172.5 1248 20.5 629.5 133 388 191 241 Ø242

Vse mere so v milimetrih.

Energy recovery ventilation unit with smart control panel.

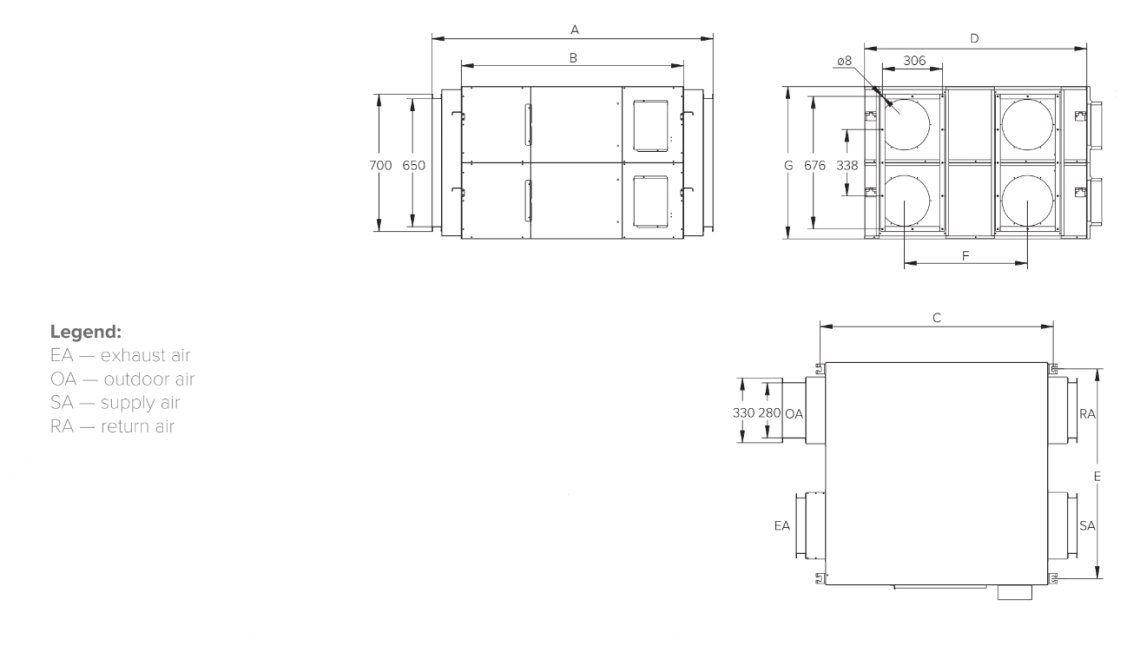

Dimenzije

Prezračevalne enote MVS1600-DW - MVS2800-DW

Model A B C D E F G H L
MVS1600-DW 1434 1134 1189 884 818 378 776 650 280
MVS2200-DW 1434 1134 1189 1134 1068 628 776 650 280
MVS2800-DW 1493 1193 1248 1243 1173 629.5 776 650 280

Vse mere so v milimetrih.

Energy recovery ventilator for efficient air exchange in buildings.

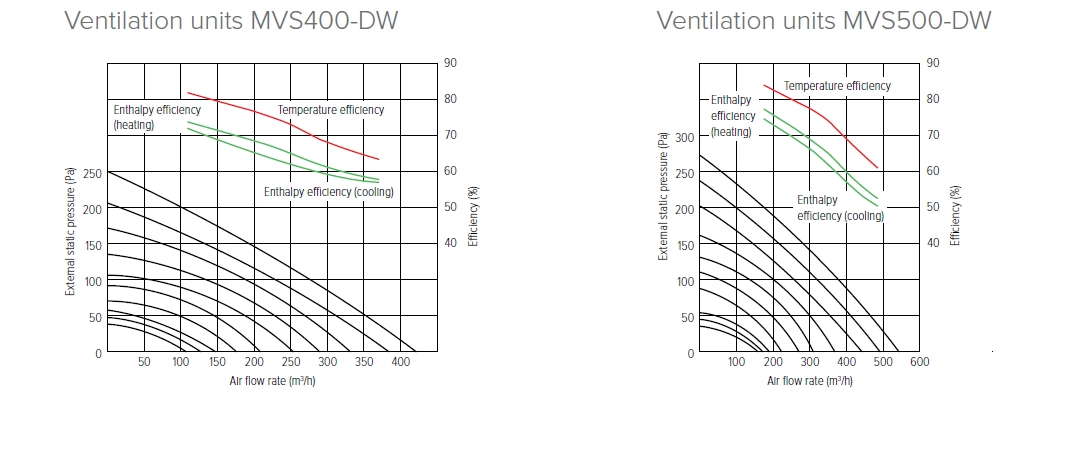

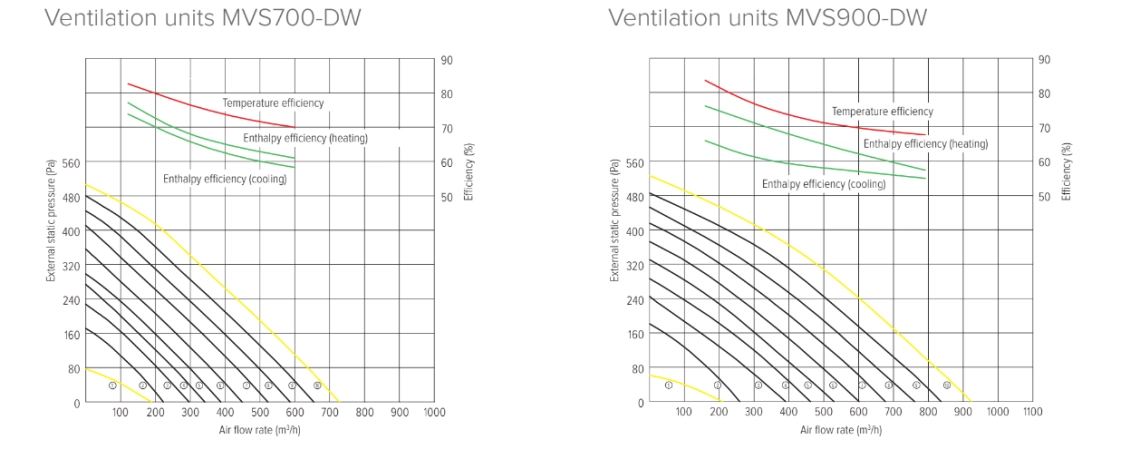

Parametri zmogljivosti

Performance parameters chart for MVS-DW series ventilators.

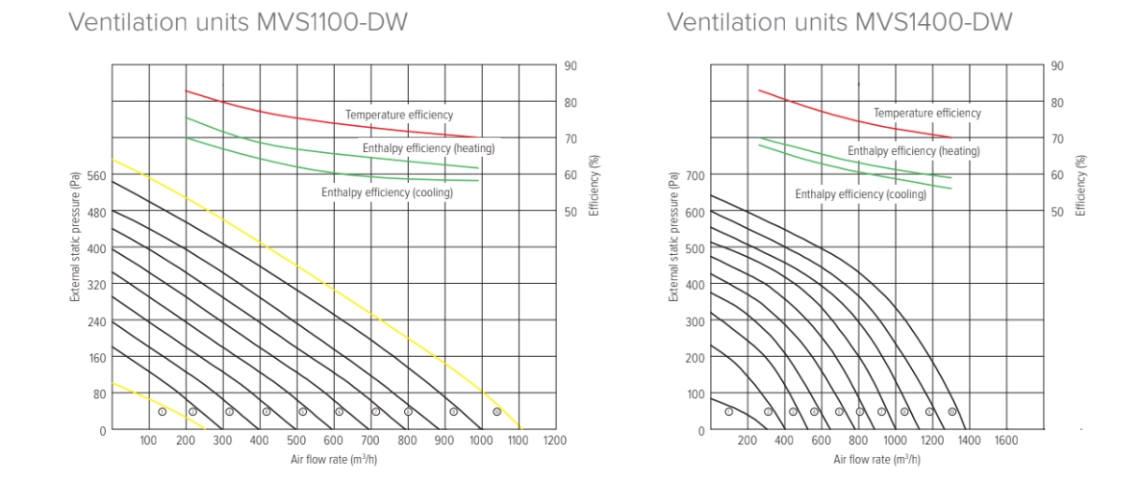

Parametri zmogljivosti

Performance parameters of Mycond MVS-DW ventilation units.

Parametri učinkovitosti


Performance parameters of Mycond MVS-DW series energy recovery ventilator.

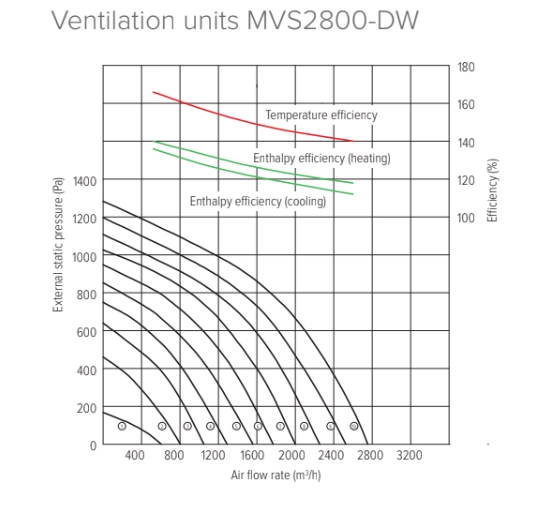

Parametri uspešnosti


Graph of performance parameters for energy recovery units.

Parametri uspešnosti

Diagram showcasing the operation parameters of the MyCond MVS-DW energy recovery ventilator.
