Razvlaževalniki zraka v bazenih serije MSTR / MSPR

Dvoprotočni kanalski razvlaževalnik MSPR je zasnovan za razvlaževanje, ogrevanje in obnovo zraka ter rekuperacijo toplote v pokritih bazenih in korozivnih okoljih. Poleg prednosti serije MSPR je različica MSTR poleg notranjega kondenzatorja zraka opremljena z oddaljenim kondenzatorjem, ki omogoča odvajanje odvečne kondenzacijske toplote v zunanje okolje
Zmogljivost razvlaževanja: 100 ... 4650 l/dan

Želite kupiti ali imate vprašanja?
Razvlaževalniki zraka v bazenih serije MSTR / MSPR

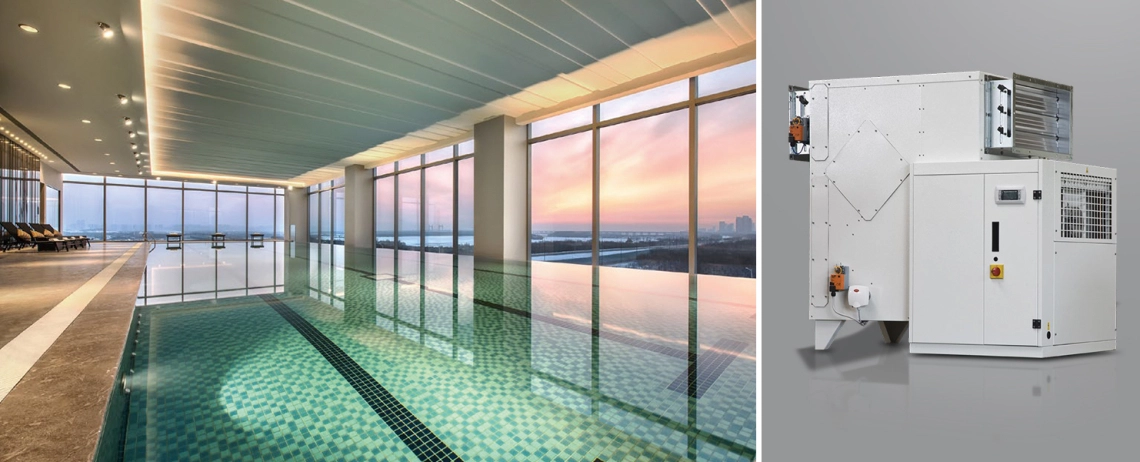

Visoko učinkoviti razvlaževalniki zraka MSTR / MSPR so zasnovani za celovit nadzor temperature, vlažnosti, rekuperacijo toplote in klimatizacijo okolice v pokritih bazenih in korozivnih okoljih.


Modern pool air dehumidifiers for enhanced humidity control.

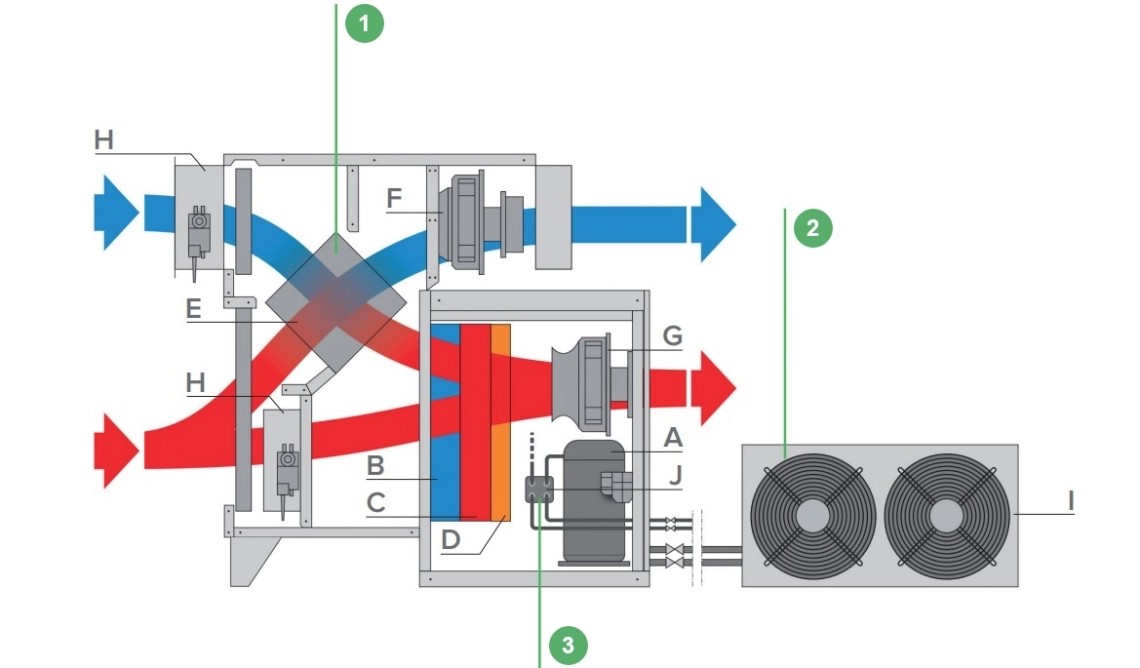

Načelo delovanja


Advanced air dehumidifier for pool areas with energy-saving features.

  1. Ploščni rekuperator z mešanim tokom omogoča vračanje toplote iz odpadnega zraka, ki se uporabi za ogrevanje dovodnega zraka. Izvedba za bazene (standardna): aluminijasta rebra z zaščitnim premazom.

  2. Oddaljeni zračni kondenzator (za modele MSTR, največja razdalja 30 m). Kondenzator odvaja toploto, ki nastane med razvlaževanjem, v zunanje okolje in tako preprečuje pregrevanje okolice. Enota se uporablja kot klimatska naprava.
  3. S kompresorjem zaporedno priključen desuperheater omogoča znižanje temperature zraka na izpustu v bazen, hkrati pa s segrevanjem vode povrne energijo pregrevanja hladilnega sredstva. Na voljo je v različicah, namenjenih za tehnološko ali klorirano vodo (nerjavno jeklo AISI 316L).

Legenda:

  • A - kompresor
  • B - uparjalnik
  • C - kondenzator
  • D - Pomožni toplotni izmenjevalnik za ogrevanje/hlajenje (na zahtevo)
  • E - ploščni izmenjevalnik toplote z mešanim tokom
  • F - izpušni ventilator EC
  • G - dovodni ventilator EC
  • H - motorni ventil
  • I - Oddaljeni kondenzator (pri modelih MSTR)
  • J - odvajalni grelnik (na zahtevo)

Children enjoying a swimming pool with bright floaters.

Enote MSPR / MSTR so idealne za bazene, ki ne potrebujejo le razvlaževanja, temveč morajo tudi obnavljati notranji zrak, ne da bi toploto razpršili navzven. Enote serije MSPR / MSTR so namenjene uporabi v majhnih, srednjih in velikih plavalnih bazenih, kjer je potrebna regulacija ravni vlažnosti in/ali preprečevanje pojava kondenzacije, kjer je potrebna stalna izmenjava zraka, tudi pri 24-urnem delovanju. Rekuperator z visokim izkoristkom zagotavlja učinkovitost do 80 %, konstrukcija pa je še posebej primerna za okolja, v katerih so prisotne jedke snovi, kot je klor.

Advanced MSTR and MSPR series pool air dehumidifiers for efficient humidity control.

Parametri:

  • Zmogljivost razvlaževanja od 100 l/dan do 4650 l/dan
  • Pretok zraka od 900m3/h do 35000m3/h
  • Namestitev v pomožnem prostoru
  • Pocinkane jeklene plošče, barvane na notranji in zunanji strani
  • Finačni toplotni izmenjevalniki z zaščitnim premazom, primerni za uporabo v korozivnem okolju
  • Rekuperator mešanega toka z aluminijastimi rebri z zaščitnim premazom
  • Elektronske komponente, odporne na klor
  • Odtočna posoda iz nerjavnega jekla
  • Elektronski inverterski centrifugalni ventilator
  • Desuperheater bazenske vode (na zahtevo)

Serija MSPR/MSTR uporablja samo radialne ventilatorje EC z vgrajenimi inverterji z visoko energetsko učinkovitostjo. Podjetje Mycond je razvilo izpopolnjeno programsko opremo za nastavitev, merjenje in nadzor pretoka zraka v razvlaževalnikih MSPR/MSTR, ki odpravlja vse težave zaradi nepravilnega izračuna padca tlaka v kanalih, s čimer sta namestitev razvlaževalnika in zagon sistema izredno preprosta in hitra, kar skrajša čas in stroške namestitve. Te enote so zasnovane za priključitev na toge kanale. Serijo sestavlja 20 modelov, od 100 l/dan in 900m3/h do 4 600 l/dan in 35 000m3/h.


Family enjoying quality air at a swimming pool dehumidified by MSPR/MSTR series.

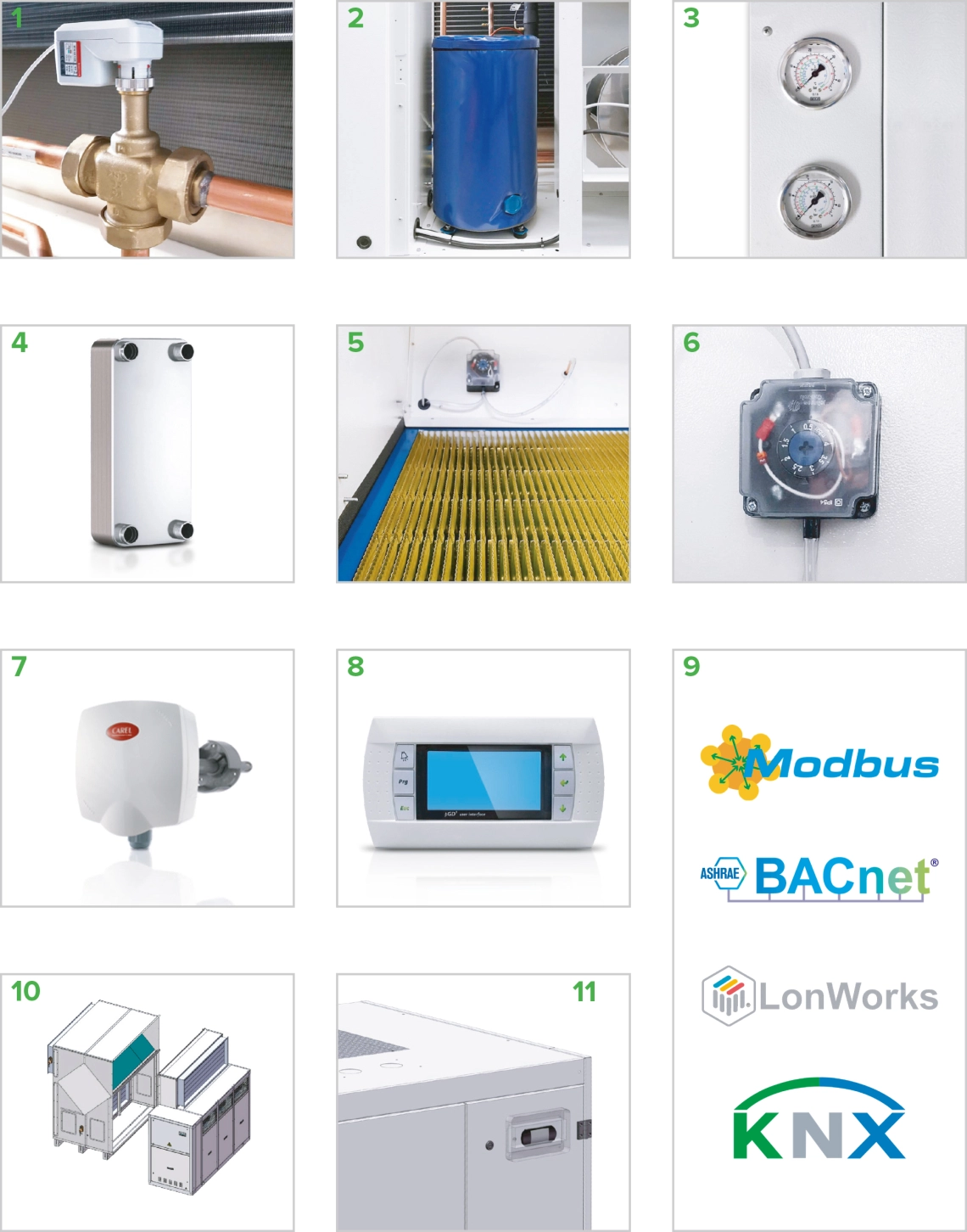

Možnosti

Diagram of MSTR/MSPR series dehumidifiers for swimming pools.

  • Filtri G4 ali F7
  • Vodna spirala z moduliranim tripotnim ventilom * (1)
  1. Samo ogrevanje
  2. Samo ogrevanje, predimenzionirano
  3. Hlajenje/ogrevanje
  4. Hlajenje/ogrevanje, predimenzionirano

*3, 4 Vključno s pladnjem za kondenzat in izolacijo.

* Možno je namestiti samo eno vodno tuljavo; za velikost do 0300, vklopni/izklopni tripotni ventil.

  • Komplet za prosto hlajenje: omogoča hlajenje z zunanjim zrakom, kadar je njegova temperatura nižja od temperature notranjega zraka
  • Tiha izvedba (2)
  • Mehki zagon
  • Manometri (3)
  • Odmrzovanje z vročim plinom (obvezno pri temperaturi zraka pod 8 °C)
  • Izpušni grelnik za tehnično ali bazensko vodo (4)
  • ACF: samodejni nadzor pretoka; omogoča izbiro pretoka zraka neposredno na zaslonu in njegovo ohranjanje tudi v primeru spremenljivih padcev tlaka zaradi filtrov. (5)
  • Senzor za umazane filtre (6)
  • Senzor za temperaturo in vlago za namestitev v kanale (7)

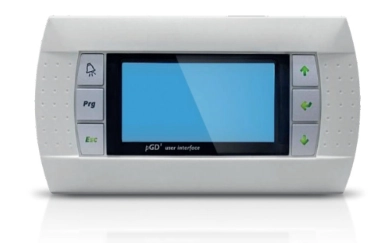

  • Daljinski uporabniški terminal, vključno z 20-metrskim kablom (8)
  • Dodatna toplotna izolacija, debeline 20 mm ali 40 mm
  • Serijska plošča za BMS (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Vmesniška kartica Ethernet™, na voljo so protokoli: SNMP v1 in v2c, BACnet / IP, BACnet Ethernet in Modbus TCP / IP
  • Izvedba v dveh kosih (10)
  • Različica za zunanjo namestitev (11)
  • Kontakt za krmiljenje vlažilnika 0-10 V (vlažilnik ni dobavljen s strani podjetjaYCOND)

Možnosti za posebne aplikacije

  • Posebne tuljave za agresivno okolje
  • Plošče iz nerjavečega jekla AISI 316L
  • Napajanje 60 Hz
  • Kondenzator tehnične vode
  • Električni grelniki
  • Kondenzator bazenske vode

Sezonski način delovanja

High-efficiency pool air dehumidifiers in winter mode.

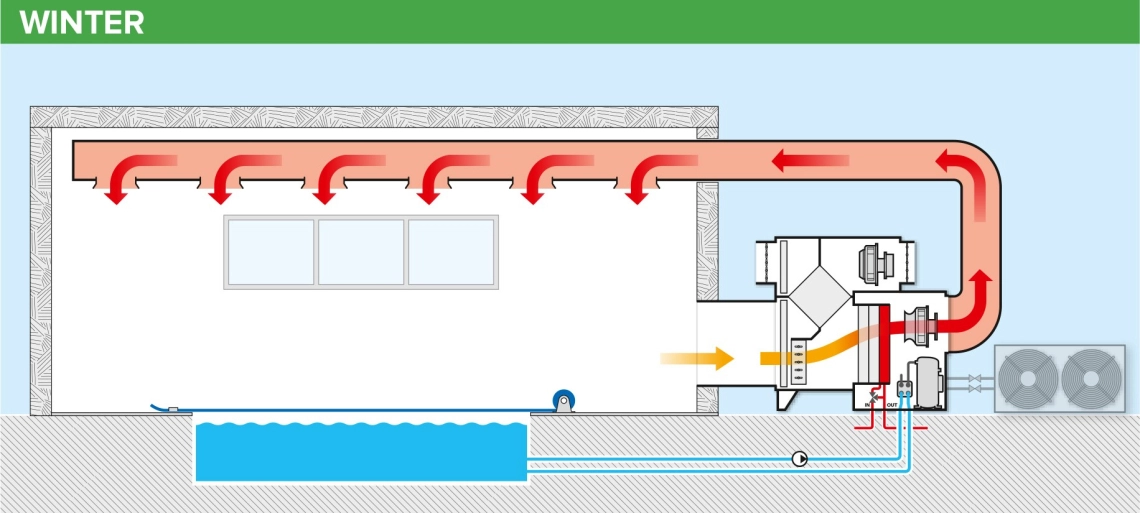

ZIMA: zagon, brez stanovalcev, pokrit bazen, ogrevanje s tuljavo za toplo vodo.
Kompresor:Vročevodna tuljava: izklopljena
Vročevodna tuljava: VKLJUČEN (po izbiri)
Desuperheater: Izklopljen (opcijsko)
Oddaljeni kondenzator: Izklopljen (modeli MSPR)
Zunanji zrak: ZUNANJI ZRAK: OFF (IZKLOPLJEN)

Diagram of pool air dehumidifier system for optimized air management.

ZIMA: normalno delovanje, odprt bazen, razvlaževanje.
Kompresor: VKLJUČEN
Vročevodna tuljava: Izklopljeno (po izbiri)
Izpihovalnik: Izklopljen (opcijsko)
Oddaljeni kondenzator: Izklopljen (modeli MSPR)
Zunanji zrak: VKLOPLJEN

Diagram illustrating the operating principle of the MSTR/MSPR series pool dehumidifier.

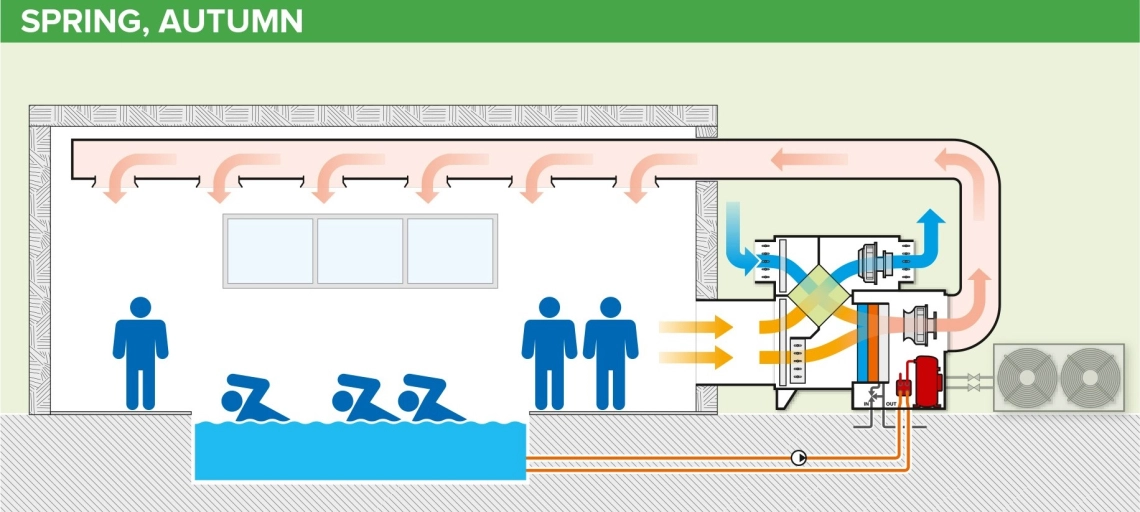

POMLAD, JESEN: normalno delovanje, odprt bazen, razvlaževanje z vračanjem toplote (desuperheater)
Na voljo je način delovanja prostega hlajenja (opcijsko).
Kompresor: VKLJUČEN
Vročevodna tuljava: Izklopljen (po izbiri)
Desuperheater: VKLJUČEN (opcijsko)
Oddaljeni kondenzator: IZKLOP (modeli MSPR)
Zunanji zrak: VKLOPLJEN

High-efficiency air dehumidifier for pool areas.

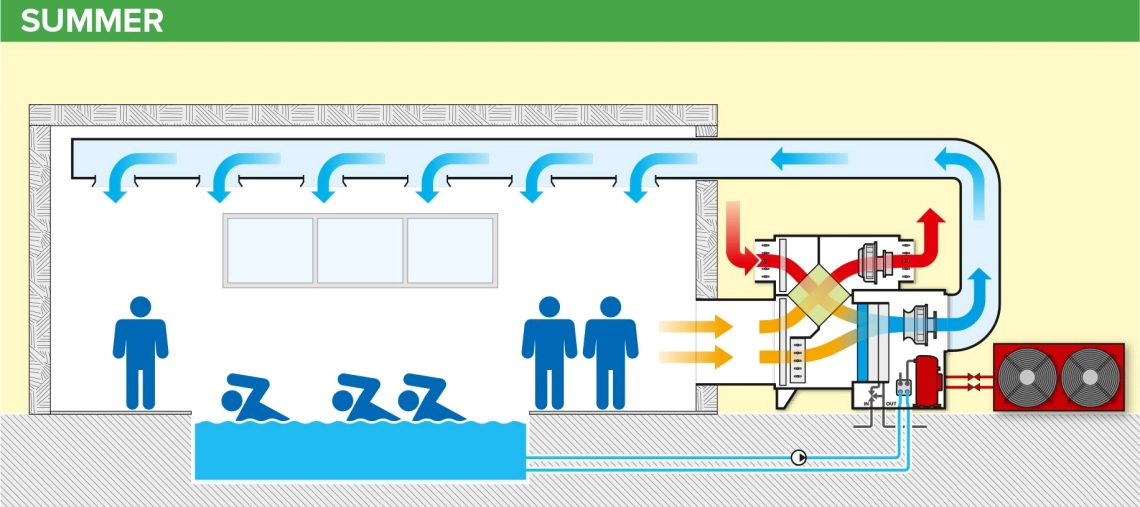

LETO: normalno delovanje, odprt bazen, razvlaževanje in hlajenje (oddaljeni kondenzator)
Kompresor: Vklopljen
Vročevodna tuljava: Izklopljen (opcija)
Odvodni grelnik : IZKLOP (opcijsko)
Oddaljeni kondenzator: ON (modeli MSPR)
Zunanji zrak: VKLOPLJEN

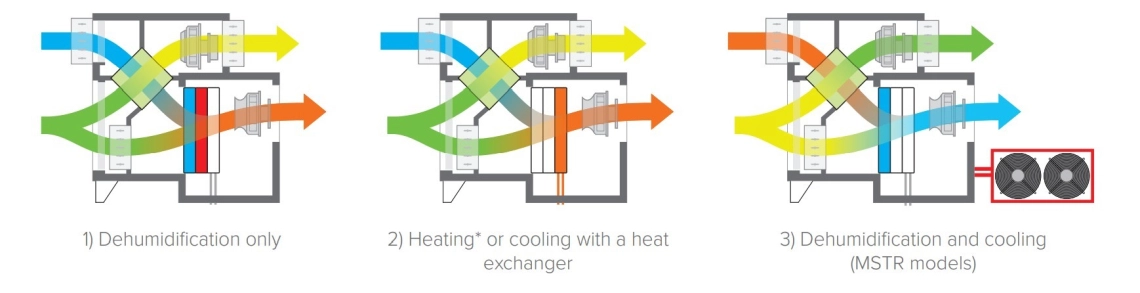

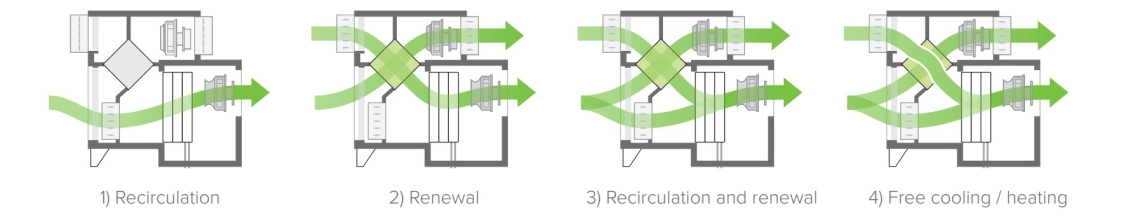

Zračni tokovi:


High-efficiency dehumidifiers for pool environments.

Način delovanja:

Diagram illustrating the summer operation mode of the pool air dehumidifier.


* Za dodatni električni grelnik se obrnite na prodajno pisarno proizvajalca.

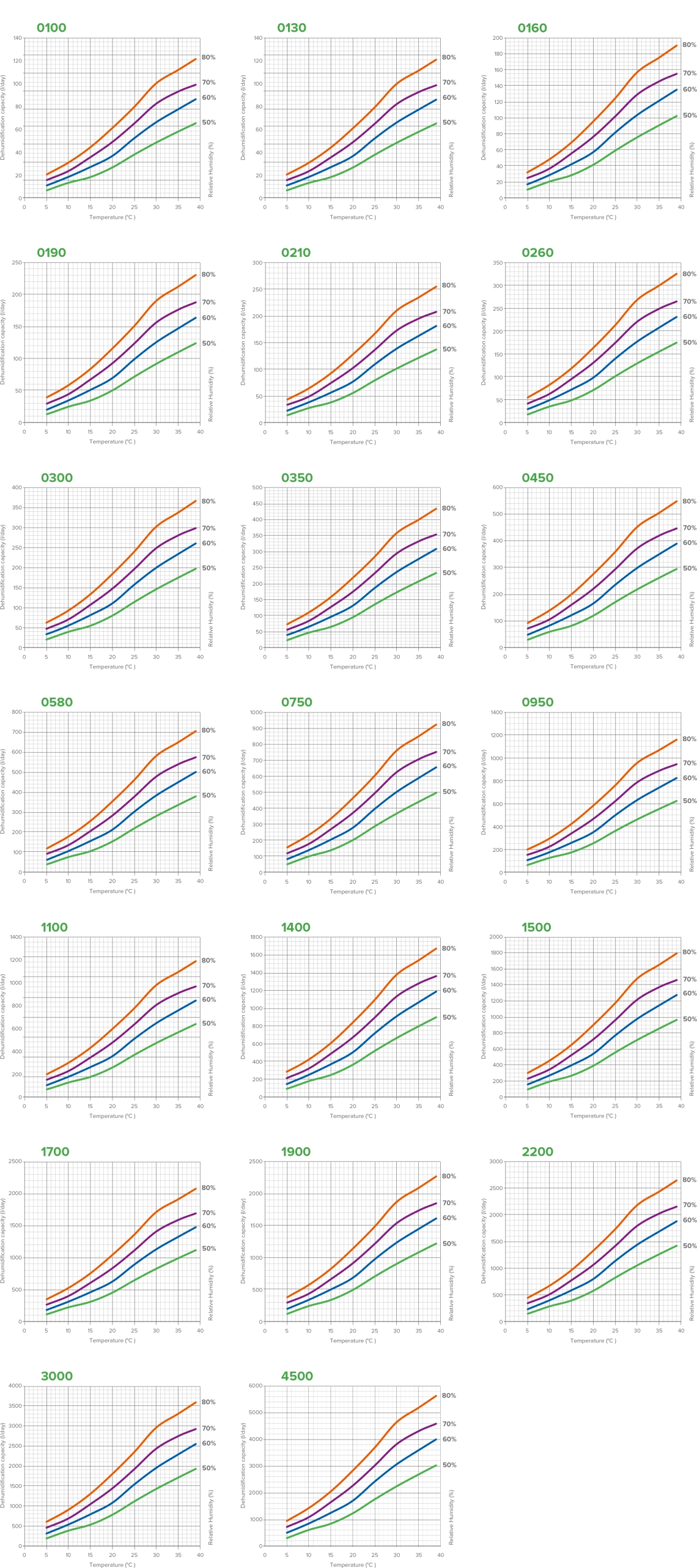

Graf učinkovitosti


High-efficiency dehumidifiers for swimming pools in the MSTR/MSPR series.

Specifikacije Enote MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Zmogljivost razvlaževanja1 L/dan 100 128 157 190 210 268 302 358 452 581
Stopnja pretoka zraka za recirkulacijo m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Obnovitveni pretok zraka m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Zmogljivost tuljave za vročo vodo1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Učinkovitost sistema za rekuperacijo toplote2 % 70 70 70 70 70 70 70 70 70 70
Oskrba z električno energijo V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Dimenzije, D x P x V mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Teža kg 155 155 160 165 200 210 220 250 270 300
Specifikacije Enote MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Zmogljivost razvlaževanja1 L/dan 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Stopnja pretoka zraka za recirkulacijo m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Obnovitveni pretok zraka m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Zmogljivost tuljave za vročo vodo1 kW 48 55 76 83 98 107 107 118 168 235
Učinkovitost sistema za rekuperacijo toplote2 % 70 70 70 70 70 70 70 70 70 235
Oskrba z električno energijo V/ph/Hz 400 / 3+N / 50
Dimenzije, D x P x V mm 1400 x 2331 x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Teža kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Vhodni zrak: 30 °C - 80 % RH; vstopna/izstopna voda: 80/70 °C; zunanji zrak: 30°C - 50% RH; 100% recirkulacija.
2. Notranji zrak: 26°C - 60% RH; zunanji zrak: -5°C - 80% RH.

Opomba:
MSTR - standardna (industrijska) različica
MSPR - različica za bazensko vodo
