Serija vodnih hladilnikov MWU

Mycondova različica toplotnih črpalk MWU z vodno hlajenim kondenzatorjem in spiralnimi kompresorji. Na voljo samo v hladilni različici in različici toplotne črpalke. Toplotne črpalke so zelo učinkovite in so idealne za projekte z majhnim območjem namestitve ter projekte, pri katerih je treba zunanjo enoto namestiti na daljavo

Zmogljivost hlajenja: 74,4 -149,2 kW

Zmogljivost ogrevanja: 81,2 - 154,2 kW

Okolju prijazni vodno hlajeni hladilniki serije MWU, ki jih ponuja Mycond, so primerni za objekte, kjer je območje namestitve majhno ali pa je treba zunanjo enoto namestiti daleč stran.

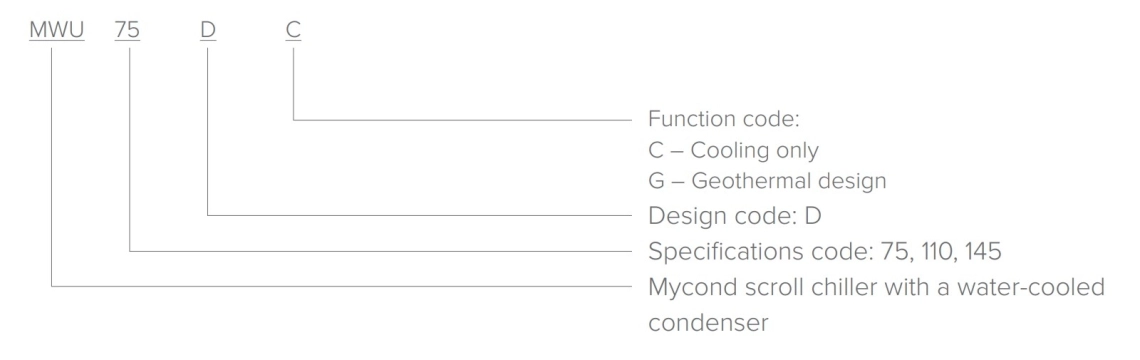

Oznaka

Designation MWU series

Kompresor

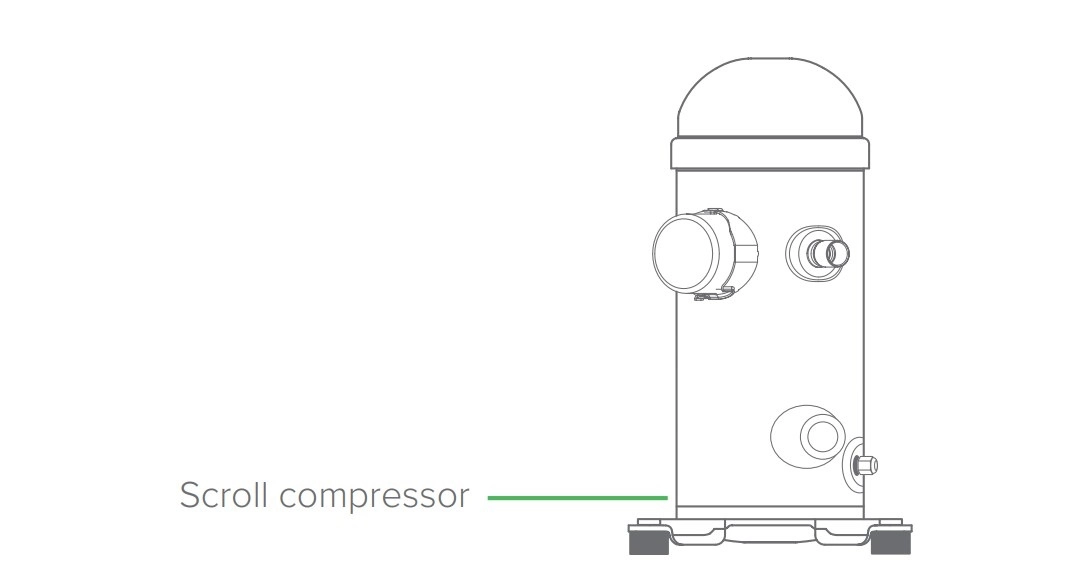

V tej enoti so uporabljeni spiralni kompresorji z visokim izkoristkom. Ta vrsta kompresorja ima impresivno zmogljivost, nizke izgube zaradi trenja in visoko učinkovitost delovanja. Vsaka modularna enota je opremljena z dvema spiralnima kompresorjema. Z združitvijo več modulov v en sistem lahko zmogljivost nadzorujete v več stopnjah, kar bo pri delni obremenitvi energetsko učinkovitejše.

Compressor MWU

Condenser and evaporator MWU

Kondenzator in uparjalnik

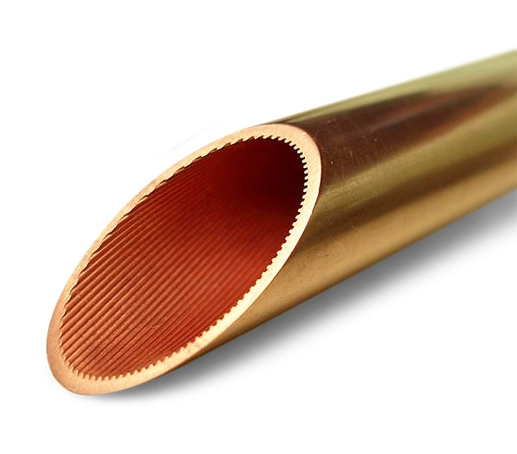

Enota uporablja visoko učinkovite toplotne izmenjevalnike iz bakrenih cevi z žlebičasto notranjo površino, kar pomeni učinkovitejši prenos toplote zaradi bolj turbulentnega pretoka hladilnega sredstva. Povečana površina zmanjšuje temperaturni padec med izmenjavo toplote, hkrati pa izboljšuje EER. Kondenzator ima v spodnjem delu podhladilnik za boljše podhlajevanje tekočega hladilnega sredstva. Toplotni izmenjevalniki so strogo preizkušeni glede napak, prav tako so tlačno preizkušeni glede puščanja, da se zagotovita varnost in zanesljivost.

Hladilna oprema

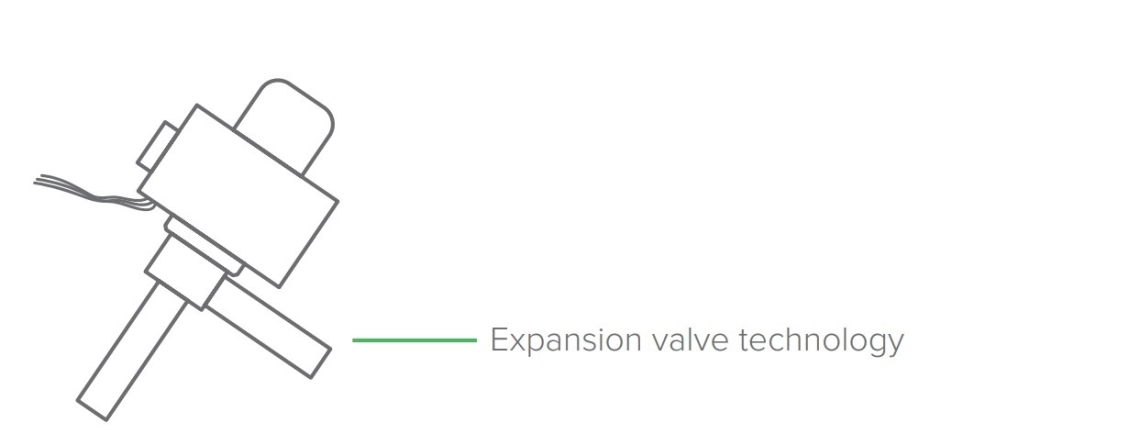

Elektronski ekspanzijski ventil in vse zaščitne kontrole, ki se uporabljajo v enotah, dobavljajo svetovno znani proizvajalci, kar pomeni preverjeno kakovost in dolgoročno stabilno delovanje.

Cooling accessories MWU

Intelligent control MWU

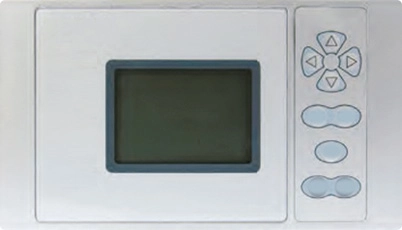

Inteligentno upravljanje

Enota ima uporabniku prijazen vmesnik za različne potrebe upravljanja. Z mikroračunalniškim nadzorom enota izvaja različne funkcije, kot so nadzor temperature, nastavitev časa, beleženje podatkov, prikaz stanja, alarmni izhod, nastavitev temperature in nadzor skupine.

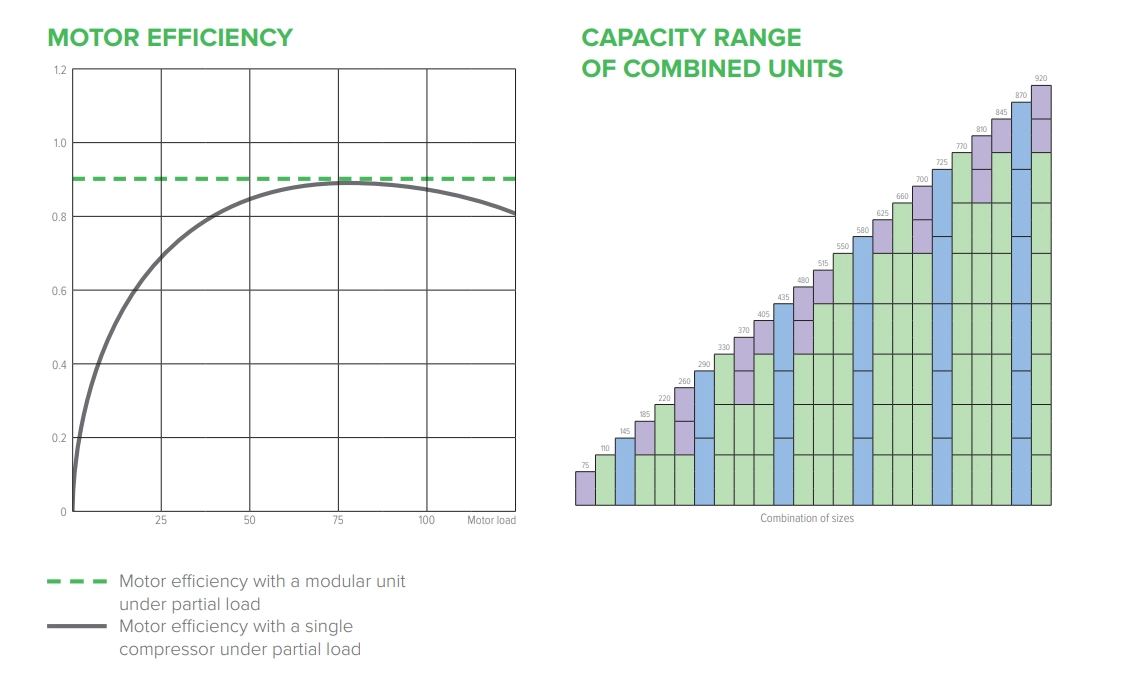

Modularna zasnova za večjo energetsko učinkovitost

Vsak posamezni modul ponuja dvostopenjski nadzor zmogljivosti. Kombinacija modulov omogoča večjo prilagodljivost pri nadzoru zmogljivosti. Inteligentno uravnoteženje kompresorja izboljša učinkovitost sistema pri majhnih obremenitvah in prihrani energijo za neprekinjeno delovanje. Okvara enega modula ne vpliva na druge module. Module je mogoče kombinirati na različne načine in jih upravljati neodvisno.

Modular design for improved energy efficiency MWU

Številne zaščitne funkcije

Stabilno delovanje klimatske naprave je ključnega pomena za industrijske in poslovne uporabnike. Okolju prijazen vodno hlajeni spiralni hladilnik (toplotna črpalka) podjetja Mycond je opravil dolgotrajne preskuse pri še strožjih pogojih, kot jih zahteva nacionalni standard. Rezultati testiranja presegajo nacionalne standarde. Naprava je opremljena s številnimi zaščitami, ki zagotavljajo normalno delovanje, dolgo življenjsko dobo in varnost.

Numerous protection features MWU

Zaščita zaporedja faz
Zaščita pred ustavitvijo in zagonom kompresorja
Zaščita pred preobremenitvijo kompresorja
Zaščita pred temperaturo izpusta
Zaščita pred visokim in nizkim tlakom
Zaščita pred izgubo faze
Samodejna zaščita pred zmrzovanjem
Samodejni alarm in ponastavitev za nekatere okvare
Samodejno polnjenje in praznjenje
Zmogljiva zunanja zapora

specifikacije samo hladilne enote

Specifikacije	enote	mWU 075 DC	mWU 110 DC	mWU 145 DC
Hladilna zmogljivost	kW	74,4	112,2	146,3
Vhodna moč EER	kW w/W	14,9 5	22,4 5	29,2 5
Število kompresorjev		2	2	2
Stopnje zmogljivosti	%	0/50/100	0/50/100	0/50/100
Premer vodne cevi v uparjalniku z lupino in cevjo		DN 50	DN 50	DN 65
Hitrost pretoka vode v uparjalniku z lupino in cevjo	^m3/h	12,8	19,3	25,2
Padec tlaka vode v uparjalniku z lupino in cevjo	kPa	39	47	60
Način priključitve v uparjalniku z lupino in cevjo		Fleksibilna objemka	Prilagodljiva objemka	Fleksibilna objemka
Premer vodne cevi v kondenzatorju z lupino in cevjo		DN 65	DN 65	DN 80
Hitrost pretoka vode v kondenzatorju z lupino in cevjo	^m3/h	16,0	24,1	31,5
Padec tlaka vode v kondenzatorju z lupino in cevjo	kPa	24	48	82
Način priključitve v kondenzatorju z lupino in cevjo		Fleksibilna objemka	Fleksibilna objemka	Fleksibilna objemka
Tip kompresorja		Hermetični spiralni kompresor	Hermetični spiralni kompresor	Hermetični spiralni kompresor
Način zagona		Neposredni zagon	Neposredni zagon	Neposredni zagon
Največji obratovalni tok, А		48	71,9	95,8
Dimenzije, D x Š x V	mm	1880×660×1380	1880×660×1490	1880×740×1590
Vrsta hladilnega sredstva		R410A	R410A	R410A
Število krogov		2	2	2
Metoda nadzora		Elektronski ekspanzijski ventil (EXV)	Elektronski ekspanzijski ventil (EXV)	Elektronski ekspanzijski ventil (EXV)
Polnjenje hladilnega sredstva	kg	12	14,5	18
Mazivo		POE	POE	POE
Pakirana teža	kg	470	520	630
Delovna teža	kg	500	555	670

Opombe:
1. Zgornji podatki so bili pridobljeni pri nazivnih obratovalnih pogojih: temperatura hladilne vode na vstopu/izstopu 12/7 °C; temperatura hladilne vode na vstopu/izstopu 30/35 °C.
2. Napajanje: 380 V, 3 + N, 50 Hz; toleranca napetosti: ±10 %.
3. Za druge parametre povezanih enot se obrnite na dobavitelja.
4. Specifikacije enote se lahko zaradi izboljšav spremenijo brez predhodnega obvestila.

Specifikacije	Enote	MWU 075 DG	MWU 110 DG	MWU 145 DG
Hladilna zmogljivost	kW	75,6	113,4	149,2
Ogrevalna zmogljivost	kW	81,2	121,2	154,2
Vhodna moč v načinu hlajenja EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Vhodna moč v načinu ogrevanja COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Število kompresorjev		2	2	2
Stopnje zmogljivosti	%	0/50/100	0/50/100	0/50/100
Premeri vodovodnih cevi na strani hladne in tople vode		DN 50	DN 50	DN 65
Pretok vode na strani hladne in tople vode	^m3/h	13	19,5	25,7
Padec tlaka vode na strani hladne in tople vode	kPa	40	48	63
Način priključitve na strani hladne in tople vode		Prilagodljiva objemka	Prilagodljiva objemka	Prilagodljiva objemka
Premeri vodovodnih cevi na strani kroga podzemne vode		DN 65	DN 65	DN 80
Hitrost pretoka vode na strani tokokroga podzemne vode	^m3/h	16,3	24,4	32,1
Padec tlaka vode na strani tokokroga podzemne vode	kPa	25	50	87
Način priključitve na strani tokokroga podzemne vode		Fleksibilna objemka	Fleksibilna objemka	Fleksibilna objemka
Vrsta kompresorja		Hermetični spiralni kompresor	Hermetični spiralni kompresor	Hermetični spiralni kompresor
Način zagona		Neposredni zagon	Neposredni zagon	Neposredni zagon
Največji obratovalni tok, А		48	71,9	95,8
Dimenzije, D x Š x V	mm	1880×660×1380	1880×660×1490	1880×740×1590
Vrsta hladilnega sredstva		R410A	R410A	R410A
Število krogov		2	2	2
Metoda nadzora		Elektronski ekspanzijski ventil (EXV)	Elektronski ekspanzijski ventil (EXV)	Elektronski ekspanzijski ventil (EXV)
Polnjenje hladilnega sredstva	kg	12	14,5	18
Mazivo		POE	POE	POE
Pakirana teža	kg	470	520	630
Delovna teža	kg	500	555	670

Priporočena koncentracija raztopine glikola:

Temperatura izhodne vode, °C	Priporočeni masni delež, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Opombe:
1. Zgornji podatki so bili pridobljeni pri nazivnih delovnih pogojih:

Temperatura hladilne vode na vstopu/izstopu 12/7 °C; temperatura geotermalne vode na vstopu/izstopu 25/30 °C.

Način ogrevanja: temperatura vroče vode na izhodu 45 °C; temperatura geotermalne vode na vhodu 10 °C.
2. Če je izhodna temperatura geotermalne vode nižja od 3 °C, vodi dodajte raztopino glikola. Za podrobnosti glejte preglednico "Priporočena koncentracija raztopine glikola".
3. Napajanje: 380 V, 3 + N, 50 Hz; toleranca napetosti: ±10 %.
4. Za druge povezane parametre enote se obrnite na dobavitelja.
5. Specifikacije enote se lahko zaradi izboljšav spremenijo brez predhodnega obvestila.
