Stenske ventilatorske radiatorske enote serije FHW

Domov / Catalog / Klimatska naprava / Enote z ventilatorsko cevjo (FCU) / Stenske enote Fan Coil / Stenske ventilatorske radiatorske enote serije FHW
Stenski ventilatorski konvektorji se po videzu skoraj ne razlikujejo od notranjih enot običajnih split klimatskih sistemov. Nameščeni so na steno na določeni razdalji od stropa. Stenski ventilatorski konvektorji so običajno dobavljeni z daljinskimi upravljalniki in vgrajenim trismernim ventilom (konfiguracija se uskladi glede na individualno zahtevo stranke pred oddajo naročila). Ta vrsta opreme je najpogosteje nameščena v manjših pisarniških prostorih.
Zmogljivost hlajenja: 1,23 ... 3,76 kW
Zmogljivost ogrevanja: 1,34 ... 4,28 kW

Želite kupiti ali imate vprašanja?
Stenske ventilatorske radiatorske enote serije FHW
Mycond
Stenske enote Fan Coil

Enote FHW fan coil je mogoče povezati z omrežjem Modbus, kar vam bo omogočilo povezavo s sistemom Smart Home in avtomatizacijo nadzora klime v hiši.

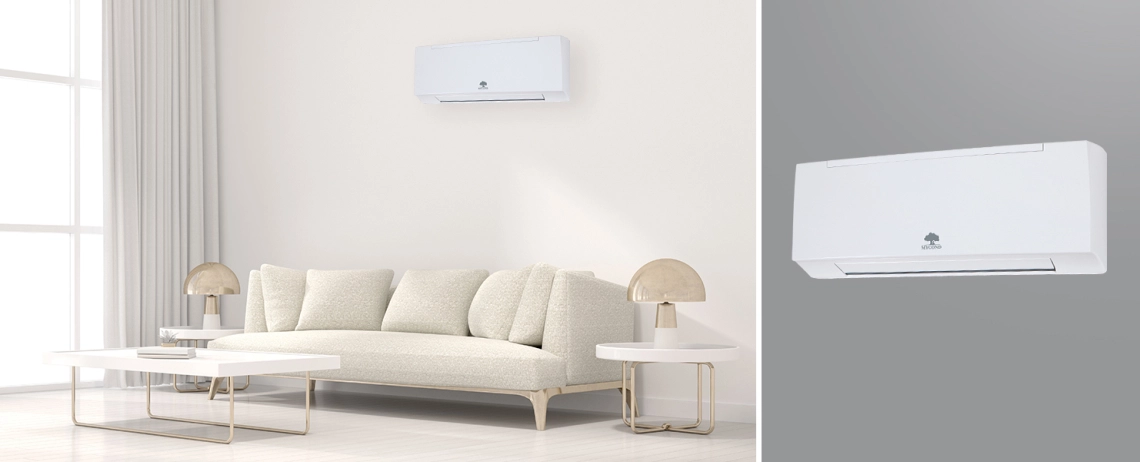

MyCond FHW Stenska enota fan coil za učinkovito uravnavanje zraka.



MyCond FHW Stenska enota fan coil v sodobni notranjosti.

Prednosti stenskih ventilatorskih spiralnih enot Mycond:

  • V ohišje je mogoče vgraditi izbirni 2/3-potni ventil in črpalko za kondenzat.
  • Izbirni ventilatorski motor BLDC.
  • Izbirni električni grelnik.

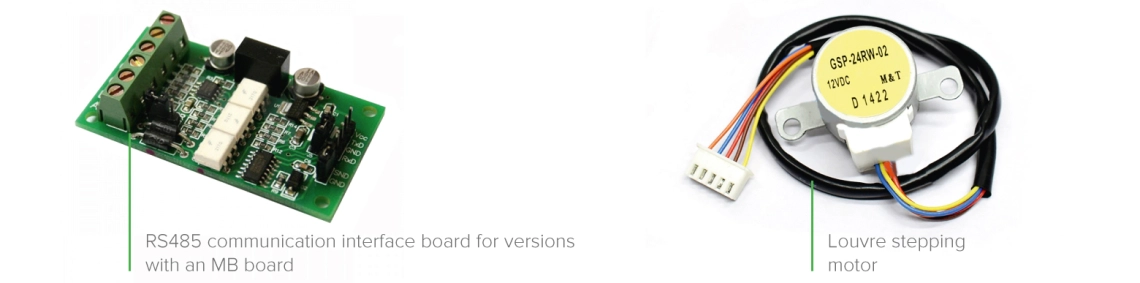

Konfiguracija opreme :

  • FWH-1 brez krmilne plošče (potreben je zunanji termostat)

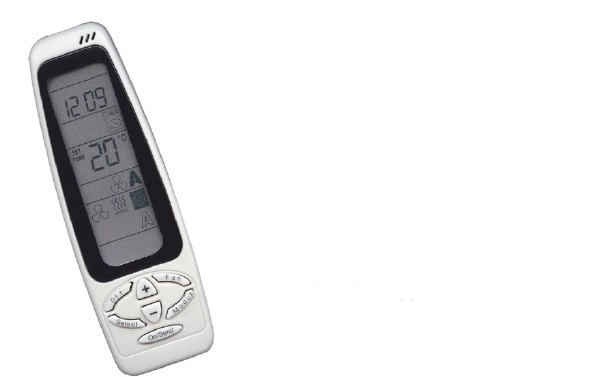

  • FWH-T1 z nadzorno ploščo in IR-sprejemnikom (vključen IR-daljinski upravljalnik)
  • FHW-MB1 s krmilno ploščo in modulom Modbus (IR daljinski upravljalnik kot opcija)

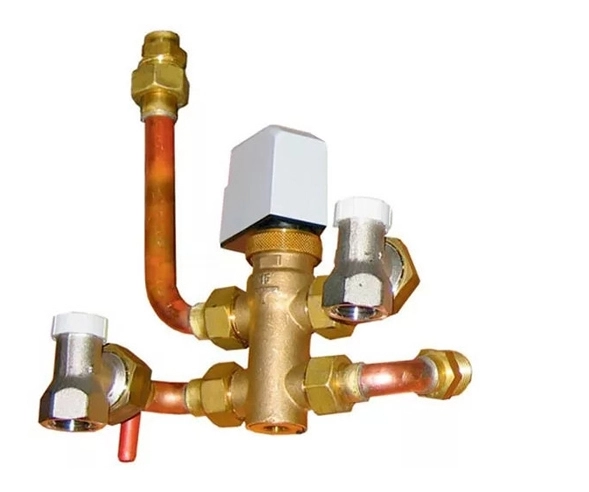

MyCond FHW Navpični namestitveni komplet za ventilatorske tuljave.



MyCond FHW Shema sestavnih delov stenske enote fan coil.

Stenske ventilatorske enote MyCond serije FHW, povezane v omrežje Modbus.



Specifikacije Enote FHW1 FHW2
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6
    min. povprečje   max.     min.   povprečje.   max.
Stopnja pretoka zraka m3/h 205 270 340 375 470 500 250 305 365 400 480 545
Skupna hladilna zmogljivost kW 1,23 1,49 1,74 1,85 2,13 2,20 1,42 1,62 1,82 1,93 2,16 2,32
Občutljiva hladilna zmogljivost kW 0,91 1,13 1,34 1,44 1,70 1,77 1,06 1,23 1,41 1,51 1,73 1,89
Zmogljivost ogrevanja kW 1,34 1,68 2,02 2,18 2,58 2,71 1,58 1,85 2,13 2,29 2,62 2,88
Izguba tlaka (hlajenje) kPa 4,8 6,8 9,0 10,1 12,9 13,8 6,2 7,9 9,8 10,8 13,2 15,1
Izguba tlaka (ogrevanje) kPa 4,5 6,8 9,4 10,8 14,7 15,9 6,1 8,1 10,4 11,8 15,1 17,8
Poraba energije W 12 14 17 18 24 30 12 14 18 20 24 32
Raven zvočne moči dB(A) 35 41 46 48 52 53 39 43 47 49 53 55
Raven zvočnega tlaka (*) dB(A) 26 32 37 39 43 44 30 34 38 40 44 46



Specifikacije Enote FHW3 FHW4
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6
    min. povprečje   max.       min.   povprečje   max.
Stopnja pretoka zraka m3/h 280 375 480 545 730 780 300 440 500 610 675 790
Skupna hladilna zmogljivost kW 1,87 2,30 2,75 3,00 3,59 3,73 1,97 2,60 2,83 26,7 3,43 3,76
Občutljiva hladilna zmogljivost kW 1,33 1,67 2,03 2,24 2,77 2,90 1,41 1,91 2,10 2,44 2,62 2,93
Zmogljivost ogrevanja kW 1,89 2,37 2,93 3,23 4,04 4,24 2,00 2,73 3,02 3,53 3,80 4,28
Izguba tlaka (hlajenje) kPa 11,2 16,2 22,5 26,3 36,4 39,1 14,1 23,0 27,2 34,0 38,5 45,1
Izguba tlaka (ogrevanje) kPa 9,1 13,8 20,1 24,1 35,9 39,2 12,7 22,2 26,7 35,2 40,4 49,8
Poraba energije W 16 21 26 29 38 46 17 23 27 32 35 48
Raven zvočne moči dB(A) 35 40 45 48 55 57 36 43 46 51 54 57
Raven zvočnega tlaka (*) dB(A) 26 31 36 39 46 48 27 34 37 42 45 48

Specifikacije se nanašajo na naslednje parametre delovanja:
HLAJENJE. Temperatura vstopnega zraka: temperatura vstopnega/izstopnega zraka: +27 °C (suha temperatura) +19 °C (mokra temperatura) Temperatura vstopne/izstopne vode: +27 °C (suha temperatura) +19 °C (mokra temperatura): +7/12 °C
OGREVANJE. Temperatura vstopnega zraka +20 °C. Temperatura vode na vstopu/izstopu: +50/45 °C.
* Raven zvočnega tlaka je za 9 dB(A) nižja od ravni zvočne moči in se nanaša na prostor s prostornino 100 m3 in časom odboja zvoka 0,5 s.

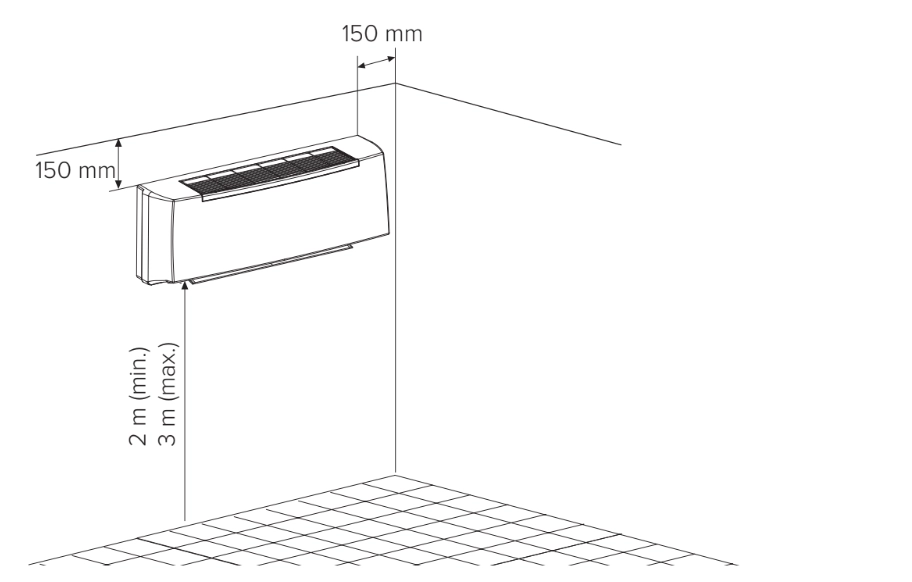

Način vgradnje


MyCond Ilustracija načina stenske montaže ventilatorskih tuljav FHW.

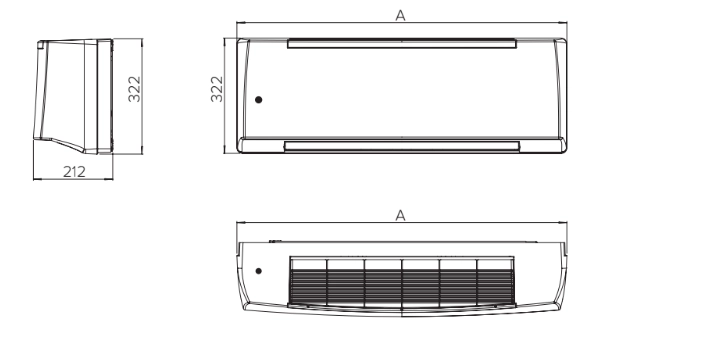

Dimenzije

Splošna razporeditev


MyCond FHW Stenske enote fan coil z upravljanjem Modbus za pametno avtomatizacijo doma.

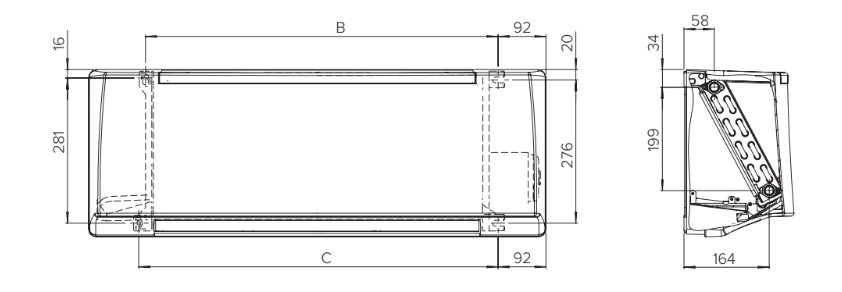

Razdalje namestitve


MyCond FHW Stenska ventilatorska spiralna enota, primerna za integracijo v pametni dom.

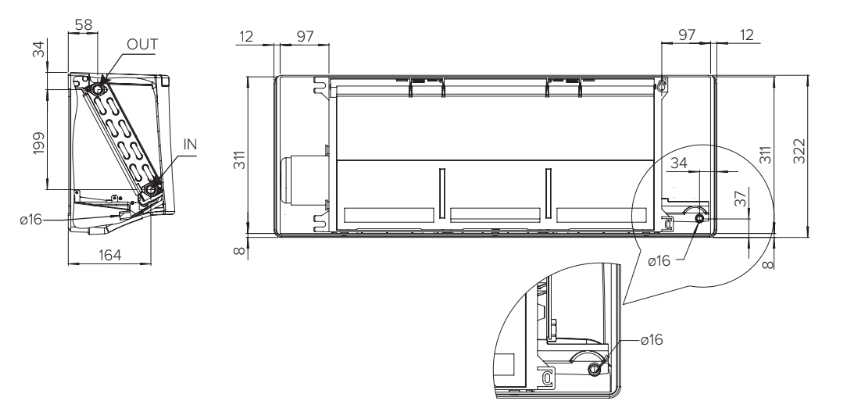

Razdalje za namestitev

MyCond Dimenzije stenski ventilatorskih tuljav iz serije FHW.

Dimenzije enot FHW

Model A B C
FHW1 880 678 691
FHW2 880 678 691
FHW3 1185 983 996
FHW4 1185 983 996

Teža enot FHW

Model Neto teža (kg)
  FHW 1 FHW 2 FHW 3 FHW 4
Brez ventila 12 12 16 16
Z ventilom 13 13 17 17
