Štirismerna kasetna ventilatorska spiralna enota serije TopLine

Kasetna enota fan coil je kombinacija napredne tehnologije z vrhunskim, elegantnim in minimalističnim dizajnom, ki zagotavlja najvišjo raven udobja v vašem prostoru

Zmogljivost hlajenja: 1,25 ... 10,93 kW

Zmogljivost ogrevanja: 1,38 ... 11,72 kW

Štirismerna kasetna ventilatorska spiralna enota serije TopLine

Z visoko učinkovitostjo lahko enote TopLine fan coil hitro ohladijo ali ogrejejo prostor in tako zagotovijo prijetno okolje za prebivalce. Ventilatorske tuljave so robustno zasnovane in so sposobne dolgotrajnega brezhibnega delovanja.

office

Značilnosti in prednosti:

Modeli 1-2-3 so veliki 572 × 572 mm, kar omogoča uporabo s ploščo ARMSTRONG.
S štirismernim sistemom distribucije zraka lahko enota enakomerno ogreva ali hladi prostor, ne da bi ustvarjala prepih ali neprijetne razmere.
Ventilator je zasnovan tako, da zagotavlja tiho delovanje.
Izbirate lahko med motorjem na izmenični ali enosmerni tok.
Ventilatorska enota je lahko zasnovana z dvema ali štirimi cevmi.
Vgrajena črpalka za odvajanje kondenzata s 650 mm dvigom kondenzata.
Enoto je mogoče upravljati z infrardečim upravljalnikom ali stensko nadzorno ploščo, pri čemer se žaluzije v obeh primerih nastavljajo ročno.
Odsek je izdelan iz okolju prijaznega materiala.
Zračni filter je lahko dostopen in enostaven za čiščenje.
Enota je zasnovana z odprtino za dovod svežega zraka.

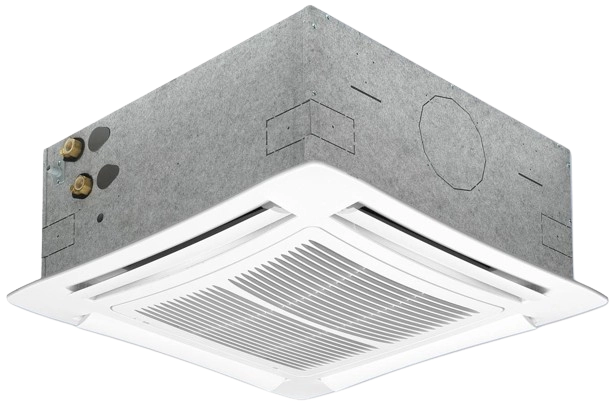

mycond-image-2

enote z dvema cevema.

Specifikacije	Enote	TL 0,2T			TL 1.2T			TL 2.2T			TL 3.2T
Hitrost		1	2	3	1	2	3	1	2	3	1	2	3
Pretok zraka	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Skupne emisije pri hlajenju	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Občutljive emisije pri hlajenju	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Ogrevanje	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp hlajenje	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp ogrevanje	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Zvočna moč Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Zvočni tlak Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilator	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Vsebnost vode	l	0,8			1,4			2,1			2,1
Dimenzije	mm	575×575×275

Specifikacije	Enote	TL 4.2T			TL 5.2T			TL 6.2T
Hitrost		1	2	3	1	2	3	1	2	3
Pretok zraka	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Skupne emisije pri hlajenju	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Občutljive emisije pri hlajenju	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Ogrevanje	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp hlajenje	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp ogrevanje	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Zvočna moč Lw	dB(A)	33	40	48	34	40	53	34	48	58
Zvočni tlak Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilator	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Vsebnost vode	l	3,0			4,0			4,0
Dimenzije	mm	820×820×303

HLADILO
Temperatura vstopnega zraka +27 °C s. p. + 19 °C š. p.
Temperatura vode +7 °C E.W.T. + 12 °C L.W.T.
OGREVANJE
Temperatura vstopnega zraka +20 °C
Temperatura vode +65 °C E.W.T. +55 °C L.W.T.

Absorpcija črpalke kondenzata: 10 W
(*) = Ravni zvočnega tlaka so za 9 dB(A) nižje od ravni zvočne moči in veljajo za odmevno polje
100 m3 prostora in reverberacijskim časom 0,5 sekunde.

4 enote cevi

Specifikacije	Enote	TL 0,4T			TL 1,4T			TL 2.4T			TL 2.6T
Hitrost		1	2	3	1	2	3	1	2	3	1	2	3
Pretok zraka	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Skupne emisije pri hlajenju	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Občutljive emisije pri hlajenju	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp hlajenje	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Ogrevanje	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp ogrevanje	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Zvočna moč Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Zvočni tlak Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilator	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Vsebnost hladilne vode	l	1,0			1,4			1,4			1,7
Vsebnost ogrevalne vode	l	0,6			0,7			0,7			0,5
Dimenzije	mm	575×575×275

Specifikacije	Enote	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Hitrost		1	2	3	1	2	3	1	2	3	1	2	3
Pretok zraka	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Skupne emisije pri hlajenju	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Občutljive emisije pri hlajenju	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp hlajenje	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Ogrevanje	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp ogrevanje	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Zvočna moč Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Zvočni tlak Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilator	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Vsebnost hladilne vode	l	1,4			1,7			3,0			3,0
Vsebnost ogrevalne vode	l	0,7			0,5			1,4			1,4
Dimenzije	mm	575×575×275						820×820×303

Specifikacije	Enote	TL 5.6T			TL 6.4T			TL 6.6T
Hitrost		1	2	3	1	2	3	1	2	3
Pretok zraka	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Skupne emisije pri hlajenju	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Občutljive emisije pri hlajenju	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp hlajenje	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Ogrevanje	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp ogrevanje	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Zvočna moč Lw	dB(A)	34	40	53	34	48	58	34	48	58
Zvočni tlak Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilator	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Vsebnost hladilne vode	l	3,6			3,0			3,6
Vsebnost ogrevalne vode	l	1,0			1,4			1,1
Dimenzije	mm	820×820×303

Absorpcija črpalke kondenzata: 10 W
(*) = Ravni zvočnega tlaka so za 9 dB(A) nižje od ravni zvočne moči in veljajo za odmevno polje
100 m3 prostora in reverberacijskim časom 0,5 sekunde.

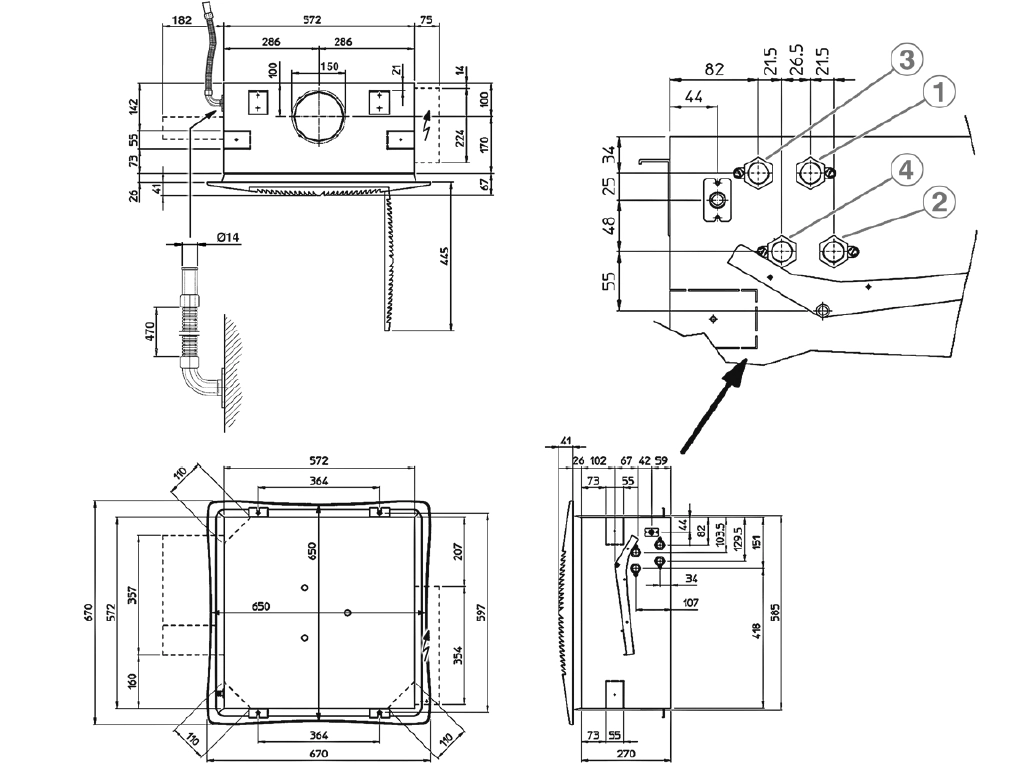

Dimenzije

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (različica 600 x 600)

2-cevni sistem
Ogrevanje/hlajenje
3 - Vhodni del Ø1/2"
4 - Izhodni del Ø1/2"

4-cevni sistem

Ogrevanje

1 - dovod Ø1/2"

2 - Izpust Ø1/2"

Hlajenje

3 - dovod Ø1/2"

4 - Izpust Ø1/2"

Model	Ventilatorska spirala		Plošča		Pakirana enota Dimenzije, mm
	Teža pakirana enota, kg	Teža razpakirana enota, kg	Teža zapakirana enota, kg	Uteži razpakirana enota, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

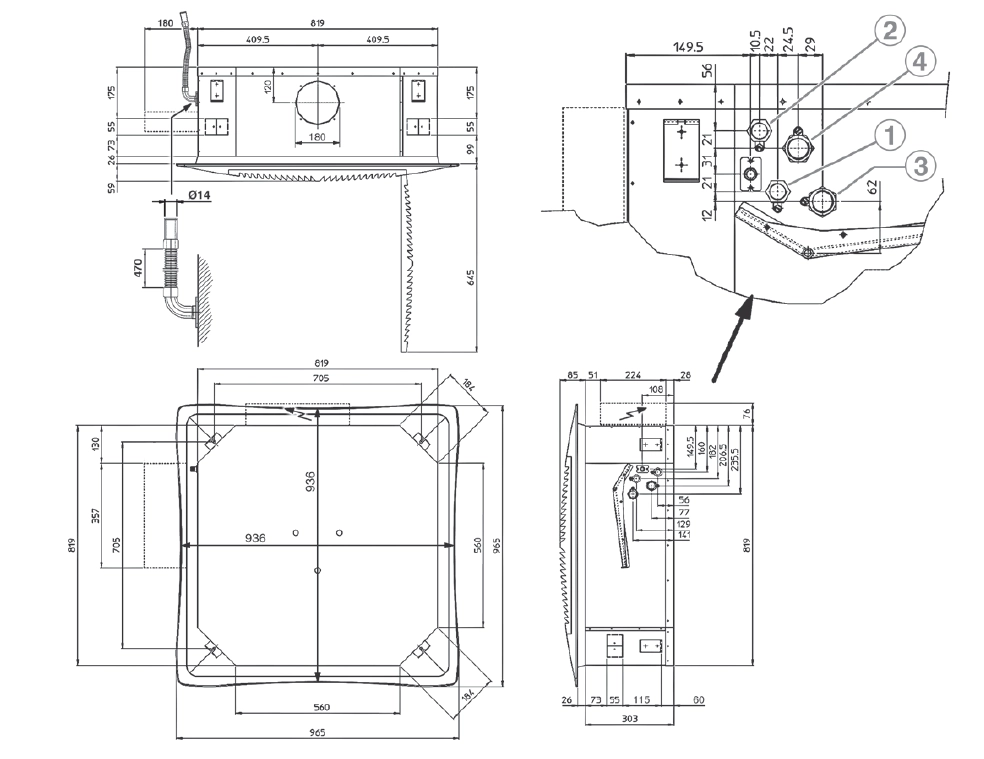

dimensions_1

Dimenzije

L 4,2T-4,4T / TL 5,2T-5,4T-5,6T / TL 6,2T-6,4T-6,6T (različica 800 x 800)

2-cevni sistem
Ogrevanje/hlajenje
3 - dovodni kanal Ø3/4"
4 - odvodni kanal Ø3/4"

4-cevni sistem

Ogrevanje

1 - dovod Ø1/2"

2 - Izhod Ø1/2"

Hlajenje

3 - dovod Ø3/4"

4 - Izpust Ø3/4"

Model	Ventilatorska spirala		Plošča		pakirana enota Dimenzije, mm
	Teža pakirana enota, kg	Teža razpakirana enota, kg	Teža pakirana enota, kg	Teža razpakirana enota, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
