štirismerne kasetne ventilatorske tuljave serije MCFK-A2/4

Idealno za prostore, kjer sta estetika in tišina bistvenega pomena. Gladka in enakomerna porazdelitev zraka ustvarja naravno mikroklimo. Tehnologija, ki tiho in popolno deluje za vas.

Zmogljivost hlajenja: 2 ... 17.6 kW

Zmogljivost ogrevanja: 2.8 ... 25.5 kW

Želite kupiti ali imate vprašanja?

štirismerne kasetne ventilatorske tuljave serije MCFK-A2/4

Mycond

Enote s kasetnim ventilatorjem

Zaradi širokega spektra zmogljivosti hlajenja in ogrevanja se ti ventilatorski tuljavi lahko uporabljajo v prostorih katere koli velikosti, elegantna in stilna zasnova dekorativne plošče pa se prilega vsakemu interierju.

MyCond MCFK-A2/4 za komercialne prostore

MyCond MCFK-A2/4 moderna zasnova in učinkovitost

MyCond MCFK-A2/4 kompaktna zasnova za pisarno

Lastnosti in prednosti:

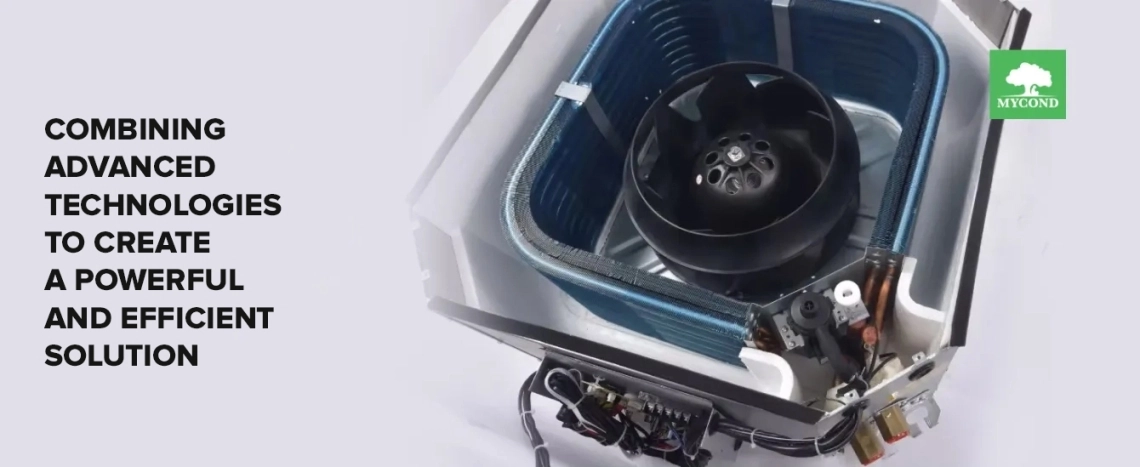

Ohišje je izdelano iz pocinkanega jekla in opremljeno z oblikovanimi polistirenskimi zračnimi kanali, ki zagotavljajo učinkovito pretakanje zraka in so dovolj debeli za zanesljivo toplotno in zvočno izolacijo.
Plošča ima moderno zasnovo, je izdelana iz trpežnega ABS plastike in je opremljena z odstranljivim, pralnim zračnim filtrom ter funkcijo avtomatskega osciliranja pretoka zraka.
Kolo je izdelano v enocikličnem postopku oblikovanja, brez varjenih spojev med lopaticami ventilatorja in končno/konično ploščo, kar zagotavlja popolno ravnotežje. Protivibracijska blazinica na gredi zmanjšuje hrup in vibracije iz koles in motorja. Vsako kolo je natančno uravnoteženo na toleranco manj kot 0,5 mm/s.
Toplotni izmenjevalnik je izdelan iz bakrenih cevi in aluminijastih plošč z zaščitnim modrim premazom, kar zagotavlja visoko učinkovitost prenosa toplote. Vsak toplotni izmenjevalnik je testiran na puščanje pri 16 bar (1,6 MPa).
Pallet je izdelan iz polistirena visoke gostote s tehnologijo termoformiranja, ima zaščitni PVC premaz in je opremljen z drenažno črpalko ter varnostnim plovcem.

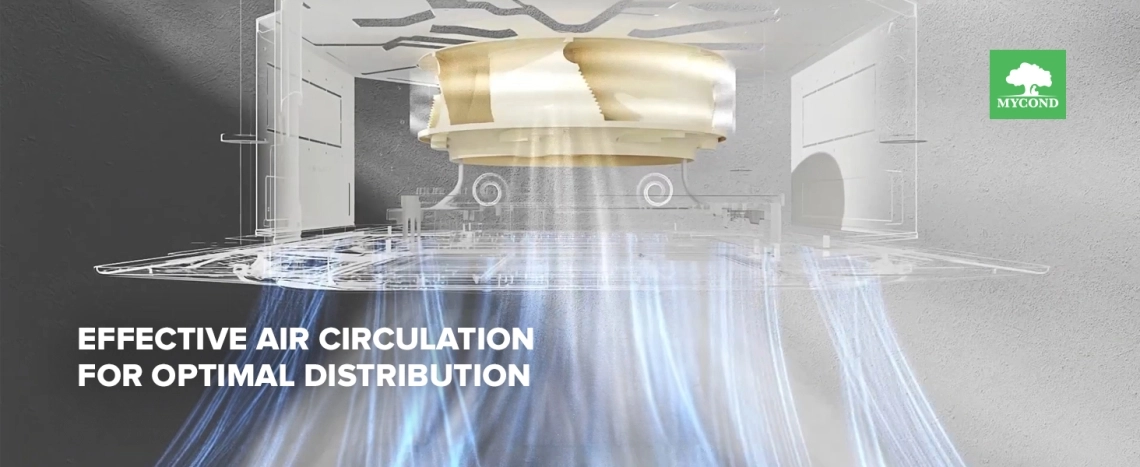

MyCond MCFK-A2/4 učinkovit sistem kroženja zraka

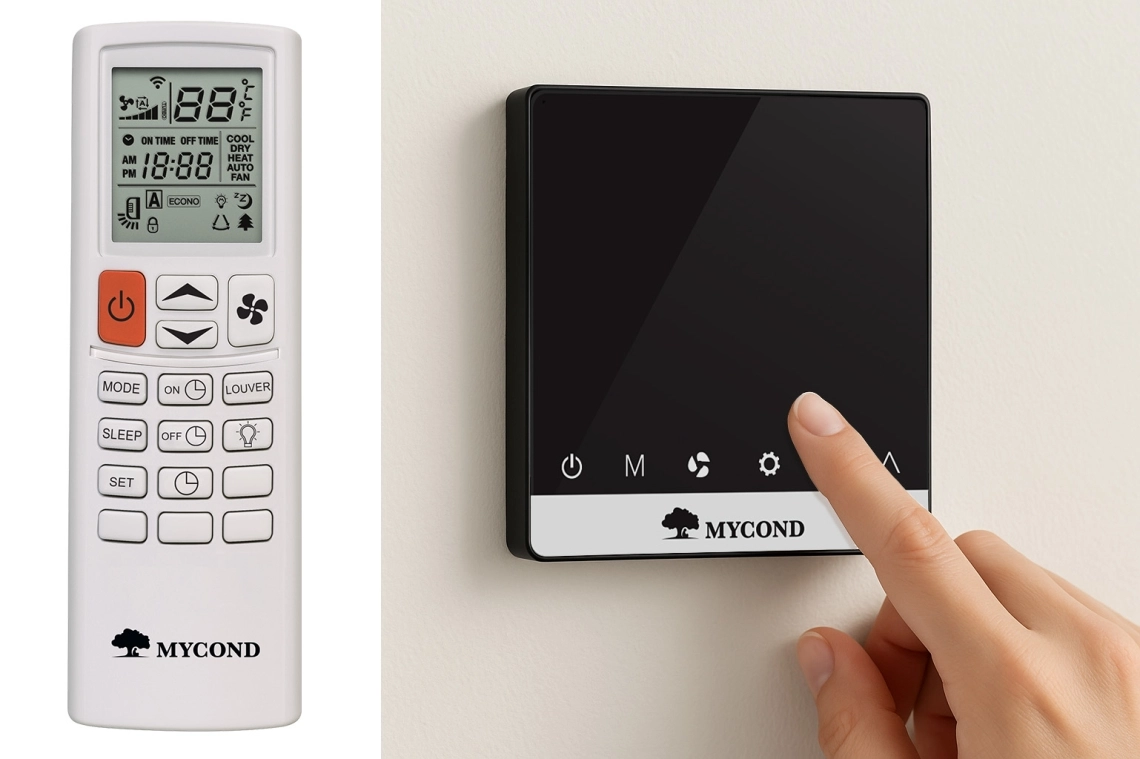

Infrardeči daljinski upravljalnik*

Osnovno upravljanje ventilatorskega tuljava
Stenski upravljalnik z Wi-Fi (MCKF-WK-B)**
Napredno upravljanje ventilatorskega tuljava

^*v^{obsegu dobave}
^**kupljeno^ločeno

MyCond MCFK-A2/4 daljinski upravljalnik in termostat

MyCond MCFK-A2/4 za udobje v pisarni

2-cevni modeli

Tehnične specifikacije	Enote	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Pretok zraka H/M/L	m³/uro	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Skupna zmogljivost hlajenja H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Občutljiva zmogljivost hlajenja H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Skupna toplotna moč	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Napajanje	V/F/Hz	220/1/50
Ventilator in motor
Tip ventilatorja		Centrifugalno ventilatorsko kolo
Velikost ventilatorja		⌀315				⌀380
Tip motorja		AC motor
Vhodna moč	W	39	52	62	68	76	96
IP zaščitna ocena v motorju		IP20	IP20	IP20	IP20	IP20	IP20
Izolacijska razred motorja		B	B	B	B	B	B
Podrobnosti tuljave
Material cevi		Baker
Zunanji premer cevi	mm	Standard - 9.52
Debelina cevi	mm	0.3	0.3	0.3	0.3	0.3	0.3
Površina	m²	4.65	4.65	9.3	10.3	13.4	13.4
Velikost tuljave (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Material reber		0.105 mm hidrofilne drobtine
Tip reber		Rebra tipa lamela
Razdalja med rebri	mm	2	2	2	2	2	2
Sistem cevovodov "Ryady-2"		2	2	2	2	2	2
Kroženje		2 od 2 na izhodu				4 od 4 na izhodu
Največji delovni tlak	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Povezava
VSTOP/IZSTOP	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaža	mm	26	26	26	26	26	26
Ohišje naprave
Material ohišja		Pocinkano jeklo
Debelina materiala	mm	0.8	0.8	0.8	0.8	0.8	0.8
Drenažna posoda		Ekspandirani polistiren visoke gostote
Drenažna črpalka		Standardni model PSB-7 z višino 700 mm (1200 mm višina opcijsko)
Izolacijski material		XPE	XPE	XPE	XPE	XPE	XPE
Debelina izolacije	mm	5	5	5	5	5
Filter
Tip		Primarni filter
Material		ABC+nylon
Debelina		12	12	12		14	14
Velikost	mm	350*333			12	430*407
Za vse velikosti blok plošč
Čista velikost (HWD)	mm	68068030				83083030
Velikost paketa (HWD)	mm	72072075				86086075
Čista/Bruto teža	kg	2.3/3.7				3.5/5.2
Za vse dimenzije blok teles
Čista velikost (HWD)	mm	580580250				705705290
Velikost paketa (HWD)	mm	675675270				800800310
Čista/Bruto teža	kg	17.7/19.3				21.5/23.8
Raven zvočnega pritiska na razdalji 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Teža enote	kg	20	20	20	20	25	25

Tehnične specifikacije	Enote	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Pretok zraka H/M/L	m³/uro	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Skupna zmogljivost hlajenja H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Občutljiva zmogljivost hlajenja H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Skupna toplotna moč	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Napajanje	V/F/Hz	220/1/50
Ventilator in motor
Tip ventilatorja		Centrifugalno ventilatorsko kolo
Velikost ventilatorja		⌀380	⌀476			⌀530
Tip motorja		AC motor
Vhodna moč	W	132	152	189	220	330
IP zaščitna ocena v motorju		IP20	IP20	IP20	IP20	IP20
Izolacijska razred motorja		B	B	B	B	B
Podrobnosti tuljave
Material cevi		Baker
Zunanji premer cevi	mm	Standard - 9.52
Debelina cevi	mm	0.3	0.3	0.3	0.3	0.3
Površina	m²	13.4	19.7	19.7	19.7	27.1
Velikost tuljave (H*W)	mm	225*43.3	250*43.3
Material reber		0.105 mm hidrofilne drobtine
Tip reber		Rebra tipa lamela
Razdalja med rebri	mm	2	2	2	2	2
Sistem cevovodov "Ryady-2"		2	2	2	2	2
Kroženje		4 od 4 na izhodu		5 od 5 na izhodu
Največji delovni tlak	MPa	1.6	1.6	1.6	1.6	1.6
Povezava
VSTOP/IZSTOP	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaža	mm	26	26	26	26	26
Ohišje naprave
Material ohišja		Pocinkano jeklo
Debelina materiala	mm	0.8	0.8	0.8	0.8	0.8
Drenažna posoda		Ekspandirani polistiren visoke gostote
Drenažna črpalka		Standardni model PSB-7 z višino 700 mm (1200 mm višina opcijsko)
Izolacijski material		XPE	XPE	XPE	XPE	XPE
Debelina izolacije	mm	5	5	5	5	5
Filter
Tip		Primarni filter
Material		ABC+nylon
Debelina		14	14	14	14	14
Velikost	mm	430*407	556*540			644*638
Za vse velikosti blok plošč
Čista velikost (HWD)	mm	83083030	98098030			1140114030
Velikost paketa (HWD)	mm	86086075	1010101075			1170117075
Čista/Bruto teža	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Za vse dimenzije blok teles
Čista velikost (HWD)	mm	706706290	832832290			960960290
Velikost paketa (HWD)	mm	800800310	925925310			10541054320
Čista/Bruto teža	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Raven zvočnega pritiska na razdalji 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Teža enote	kg	25	32	32	32	45.4

Nominalni testni pogoji:
Hlajenje: temperatura vhodnega zraka +27 °C ST/+19.5 °C MT, temperatura vhodne vode +7 °C, temperatura izhodne vode +12 °C.
Ogrevanje: temperatura vhodnega zraka +21 °C, temperatura vhodne vode +60 °C, enaka hitrost pretoka vode kot pri hlajenju.
Meritve ravni zvočnega pritiska so izvedene v zvočno izolirani sobi, pri čemer je kontrolna točka locirana 1,5 m pod navpično osjo enote.

4-cevni modeli

Tehnične specifikacije	Enote merjenja	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Pretok zraka (H/M/L)	m³/uro	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Skupna zmogljivost hlajenja (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Skupna toplotna moč (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Tip motorja		Motor izmeničnega toka
Raven zvočnega pritiska na razdalji 1 m	dB	41	42	43	45	46	47	50	52	57	65
Napajanje V/F/Hz		230/1/50
Povezave (vhod/izhod)		ZG3/4” / ZG3/4”
Povezava (drenaža)	mm	26
Velikost ventilatorja		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Vhodna moč motorja	W	62	68	76	96	132	152	189	220	330	340
Čista teža, blok-telo	kg	21	21	26	26	26	35	35	35	53	53

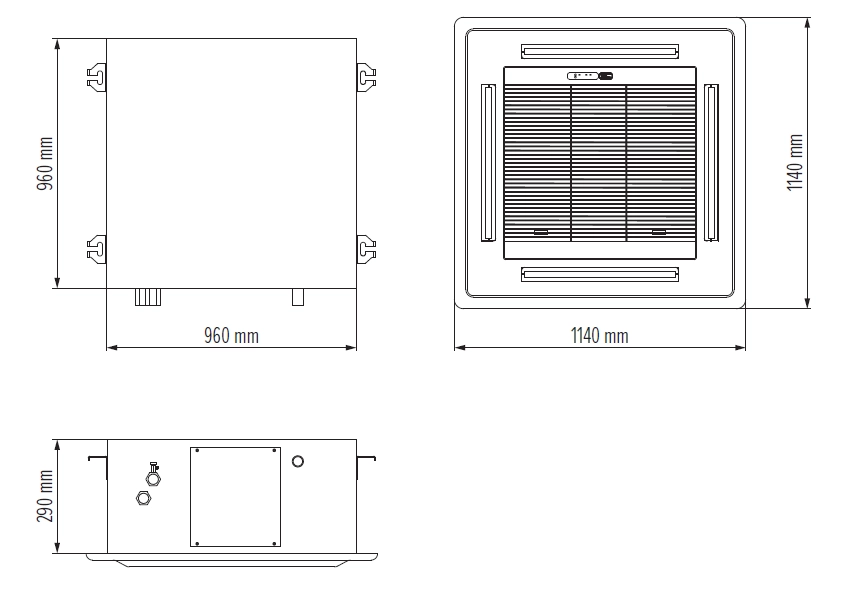

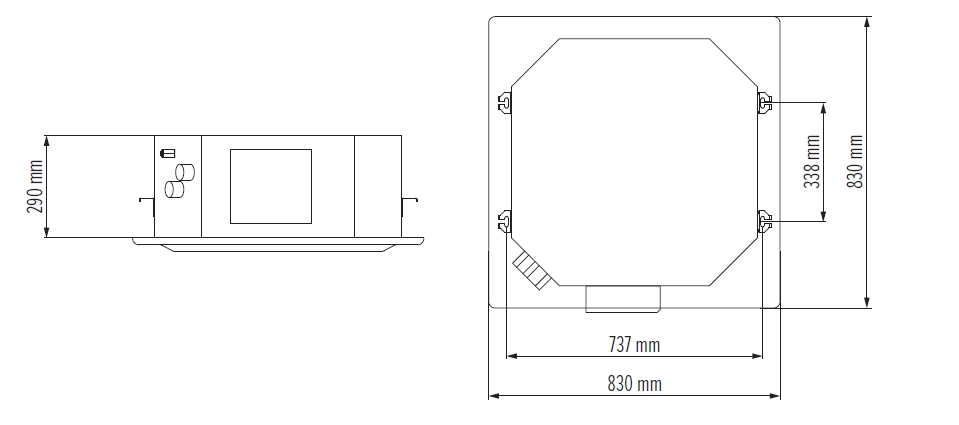

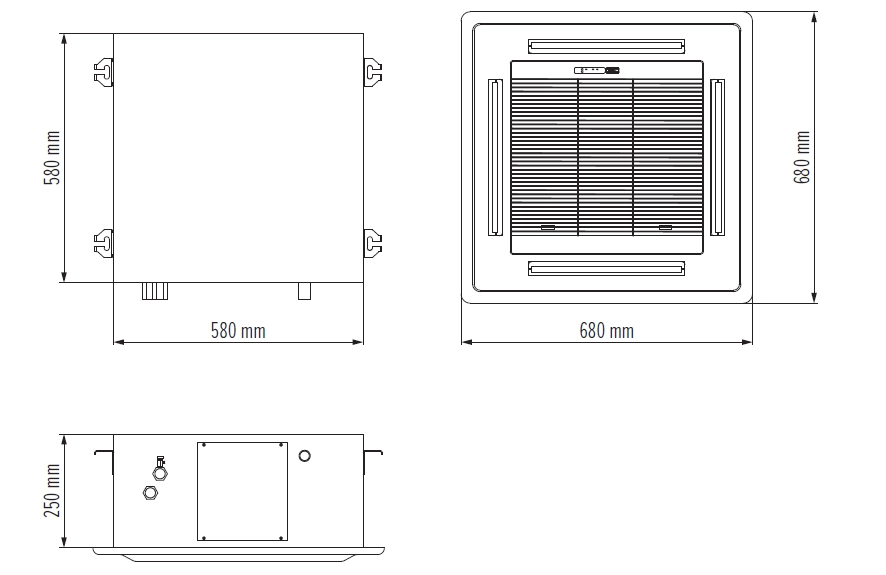

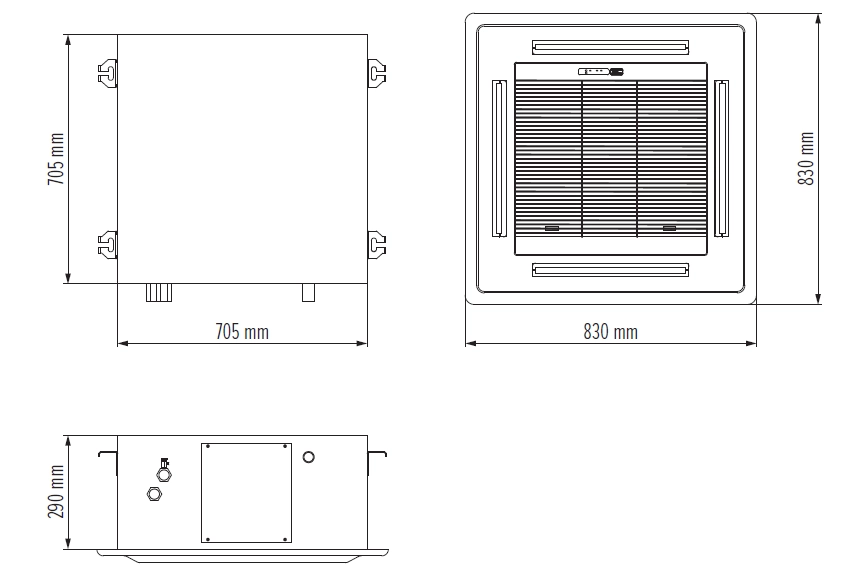

Čista velikost, blok telo (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Čista velikost, plošče (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
