štirismerne kasetne ventilatorske tuljave serije MCFK-T2

Enota s kasetnim ventilatorskim tuljavnikom je nameščena na strop, tako da ne zavzema dragocenega prostora na stenah in ne moti notranjega oblikovanja. Ta vrsta se najpogosteje uporablja v poslovnih prostorih z ne previsokim stropom

Zmogljivost hlajenja: 2.4 ... 12,6 kW

Zmogljivost ogrevanja: 3,7 ... 18,9 kW

Želite kupiti ali imate vprašanja?

štirismerne kasetne ventilatorske tuljave serije MCFK-T2

Mycond

Enote s kasetnim ventilatorjem

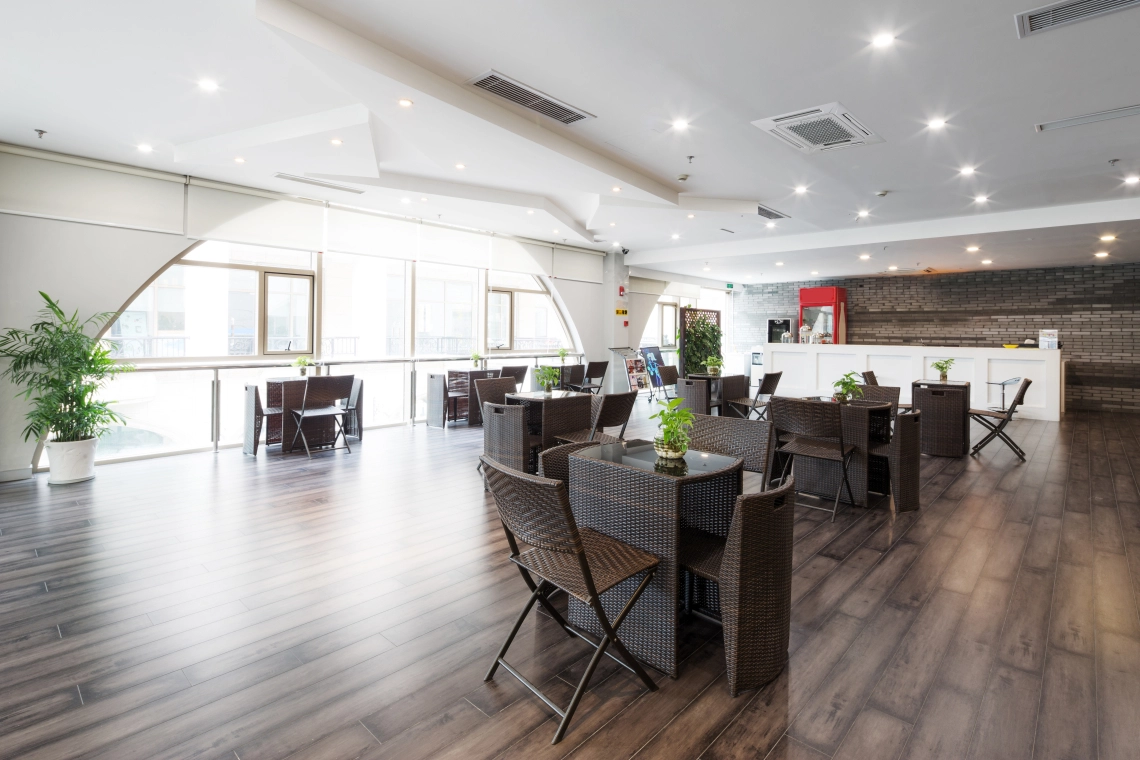

Širok razpon hladilnih in ogrevalnih zmogljivosti omogoča uporabo za prostore vseh velikosti. Elegantna stilska zasnova okrasne plošče pa bo ustrezala vsaki notranjosti.

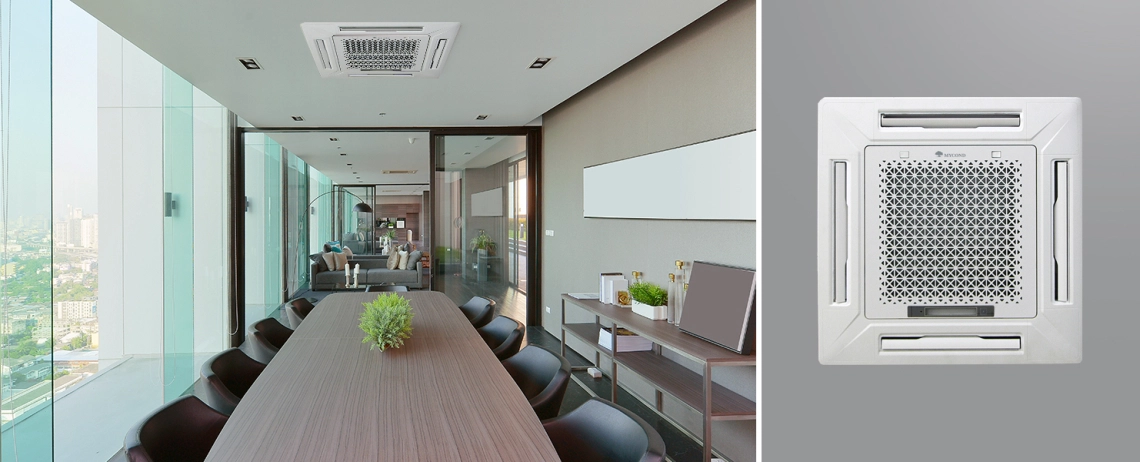

MyCond MCFK-T2 Sodoben 4-kanalni kasetni ventilatorski tuljavnik z energetsko učinkovito zasnovo.

MyCond MCFK-T2 Stropna kasetna ventilatorska tuljava za učinkovito distribucijo zraka.

Lastnosti in prednosti :

Zaradi kompaktnega ohišja (570 x 570 mm) lahko napravo namestite v standardne sisteme visečih stropov z uporabo modula 600 x 600.
štirismerni sistem distribucije zraka omogoča enakomerno hlajenje ali ogrevanje prostora brez ustvarjanja prepiha in nelagodja
Revolucionarna zasnova centrifugalnega ventilatorja zagotavlja tiho delovanje in velik pretok zraka
Optimiziran toplotni izmenjevalnik zagotavlja visoko učinkovitost hlajenja in ogrevanja

Zmogljiva drenažna črpalka zagotavlja vodni tok do 1200 mm
Visoko učinkovit filter s filtrirnim elementom iz sintetičnih vlaken za še bolj svež in čist zrak
Odprtina za dovod svežega zraka

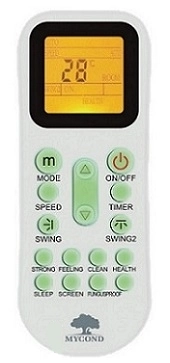

Enota IR daljinskega upravljalnika ima preprosto programiranje z lahko berljivimi gumbi za upravljanje. Udobna in lahka zasnova, zaradi katere je odličen za vsakodnevno uporabo

MyCond MCFK-T2 Elegantna in energetsko učinkovita 4-stranska kasetna ventilatorska enota.

Specifikacije	Enote	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Stopnja pretoka zraka, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Skupna hladilna zmogljivost, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Ogrevalna zmogljivost, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Delovni tok	A	0,23	0,27	0,31	0,41
Raven hrupa	dB(A)	39	42	44	44
Stopnja pretoka vode	kg/h	620	700	940	1150
Padec tlaka v toplotnem izmenjevalniku	kPa	26	27	29	31
Tip ventilatorja/motorja		Centrifugalni ventilator / Kolektorski elektromotor
Izolacija		Razred B	Razred B	Razred B	Razred B
Napajanje		220-230 V / 1 faza / 50 ali 60 Hz
Poraba energije motorja	W	55	62	75	90
Izmenjevalnik toplote		Bakrene cevi z aluminijastimi lamelami, 2 vrsti
Največji delovni tlak	MPa	1,6	1,6	1,6	1,6
Vstopna/izstopna vodovodna cev	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Cev za kondenzat	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimenzije enote	mm	570x570x260	570x570x260	570x570x260	835x835x240
Dimenzije plošče	mm	650x650x55	650x650x55	650x650x55	950x950x55
Dimenzije pakirane enote	mm	650x650x290	650x650x290	650x650x290	910x910x310
Dimenzije pakirane plošče	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Neto teža, enota	kg	18	18	18	24
Neto teža, plošča	kg	3	3	3	5
Teža zapakirane enote	kg	20,3	20,3	20,3	28
Teža zapakirane plošče	kg	5	5	5	7

Specifikacije	Enote	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Stopnja pretoka zraka, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Skupna hladilna zmogljivost, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Ogrevalna zmogljivost, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Delovni tok	A	0,59	0,67	0,84	0,98
Raven hrupa	dB(A)	45	48	50	51
Stopnja pretoka vode	kg/h	1400	1680	1820	2245
Padec tlaka v izmenjevalniku toplote	kPa	34	36	39	42
Tip ventilatorja/motorja		Centrifugalni ventilator / Kolektorski elektromotor
Izolacija		Razred B	Razred B	Razred B	Razred B
Napajanje		220-230 V / 1 faza / 50 ali 60 Hz
Poraba energije motorja	W	131	145	186	225
Izmenjevalnik toplote		Bakrene cevi z aluminijastimi lamelami, 2 vrsti
Največji delovni tlak	MPa	1,6	1,6	1,6	1,6
Vstopna/izstopna vodovodna cev	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Cev za kondenzat	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimenzije enote	mm	835x835x240	835x835x280	835x835x280	835x835x280
Dimenzije plošče	mm	950x950x55	950x950x55	950x950x55	950x950x55
Dimenzije pakirane enote	mm	910x910x310	910x910x350	910x910x350	910x910x350
Dimenzije pakirane plošče	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Neto teža, enota	kg	25,5	26,5	28	28
Neto teža, plošča	kg	5	5	5	5
Teža zapakirane enote	kg	29	31	32,5	32,5
Teža zapakirane plošče	kg	7	7	7	7

Nazivni preskusni pogoji:
Temperatura zraka na vstopu +27 °C DB / +19,5 °C WB, temperatura vode na vstopu +7 °C, temperatura vode na izstopu +12 °C.
Ogrevanje: temperatura vstopnega zraka +21 °C, temperatura vstopne vode +60 °C, enak pretok vode kot pri načinu hlajenja.
Raven zvočnega tlaka je bila izmerjena v zvočno izoliranem prostoru z referenčno točko 1,5 m pod navpično osjo enote.

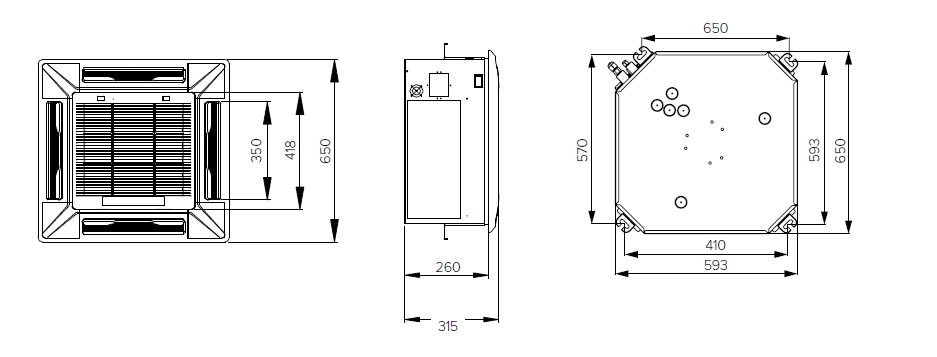

Dimenzije

Videz in dimenzije enot MCFK 03\04\05

MyCond MCFK-T2 Kompaktna enota tuljave stropnega ventilatorja za učinkovito distribucijo zraka.

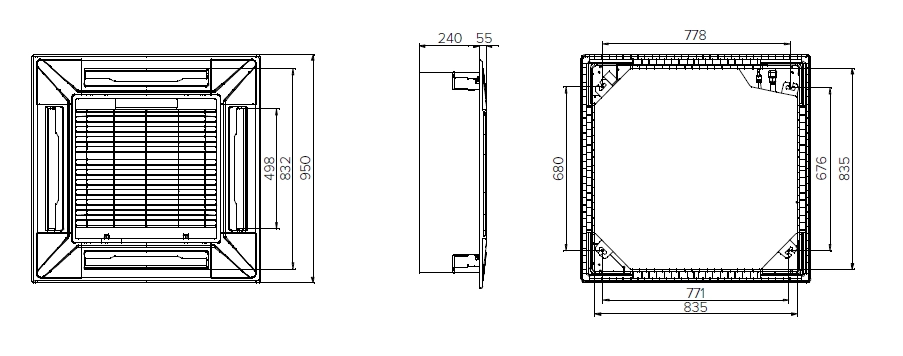

Dimenzije

Videz in mere enot MCFK 06/08

MyCond MCFK-T2 Kompaktna 4-smerna kasetna ventilatorska spiralna enota

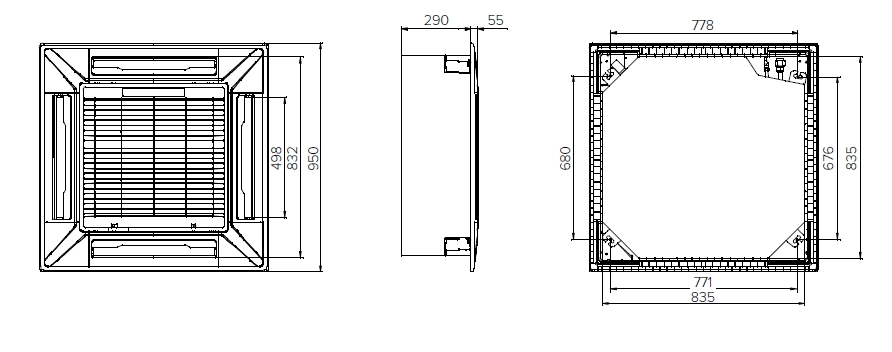

Dimenzije

Videz in mere ventilatorskih tuljav MCFK 10/12/14

MyCond MCFK-T2 Elegantna oblika 4-smerne kasetne ventilatorske tuljave v stropu.

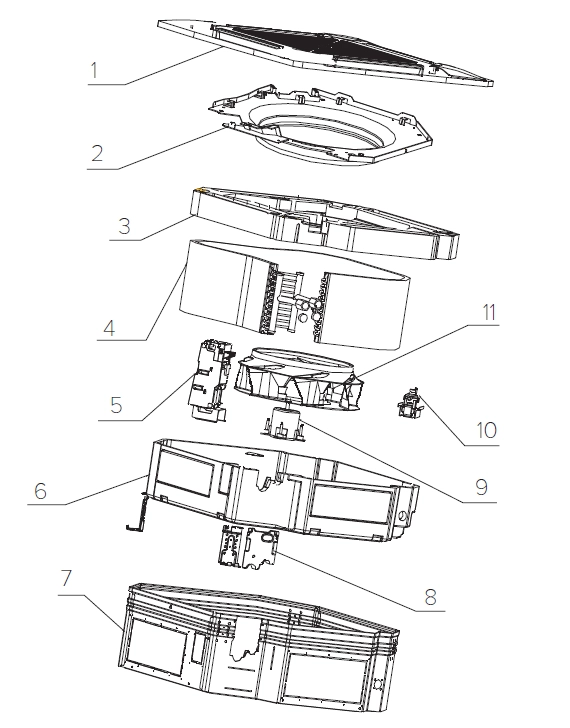

Sestavni deli*

MyCond Shematska risba 4-smernih kasetnih ventilatorskih tuljav iz serije MCFK-T2.

Legenda:

1 - Dekorativna plošča s filtrom
2 - Plošča za nastavitev pretoka zraka
3 - Plošča za odvodnjavanje
4 - Izmenjevalnik toplote
5 - Krmilna omarica
6 - Izolacijski material za grelnik
7 - Glavno telo
8 - Priključek za cevi
9 - motor ventilatorja
10 - Odvodna črpalka
11 - Ventilator

* Sestavni deli se lahko razlikujejo glede na model. Ta shematska risba se nanaša na modele MCFK 10/12/14.
