Viseče klimatske naprave serije BreezMe CL

Obesne klimatske naprave Mycond BreezMe CL so energetsko učinkovite naprave z vgrajenim šesterokotnim rekuperatorjem nasprotnega toka, motorji EC, filtri Mini-Pleat in vgrajenim sistemom za avtomatizacijo (Plug&Play).
Stopnja pretoka zraka: 150 ... 3300 m3/h

Želite kupiti ali imate vprašanja?
Viseče klimatske naprave serije BreezMe CL

MyCond BreezMe CL suspended air handling unit infographic

Kompaktne viseče klimatske naprave so namenjene vgradnji v stropne prostore.

MyCond BreezMe CL Efficient ventilation

Učinkovito prezračevanje

  • Enota zamenja zastarel zrak v prostoru tako, da ga nadomesti s svežim filtriranim zrakom od zunaj, da lahko uživate v udobju okolja.

Gradnja

  • Enote so izdelane iz izolacijskih plošč iz mineralne volne, prekritih z aluzinkovo pločevino (AZ 150).
  • Plošče so pritrjene na jekleno podkonstrukcijo, ki zagotavlja togost celotne enote.

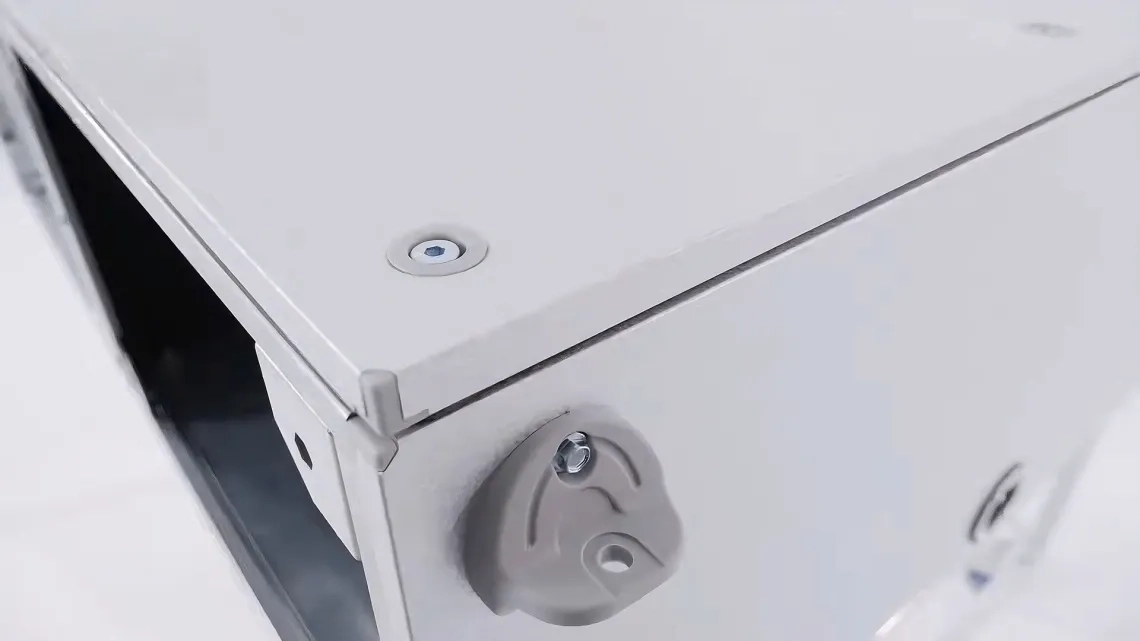

MyCond BreezMe CL case design

MyCond BreezMe CL energy recovery icon

Energetska učinkovitost

  • Za kompaktne viseče enote za obdelavo zraka je značilna visoka učinkovitost vračanja toplote, ki dosega 90 %.

Avtomatizacija

  • Kompaktne klimatske naprave v viseči izvedbi so opremljene z večnamensko avtomatiko, ki je integrirana v enoto (Plug&Play).
  • Avtomatizacija omogoča daljinsko upravljanje delovanja prezračevalne enote prek vizualizacije ali oddaljenega vmesnika HMI Advance.

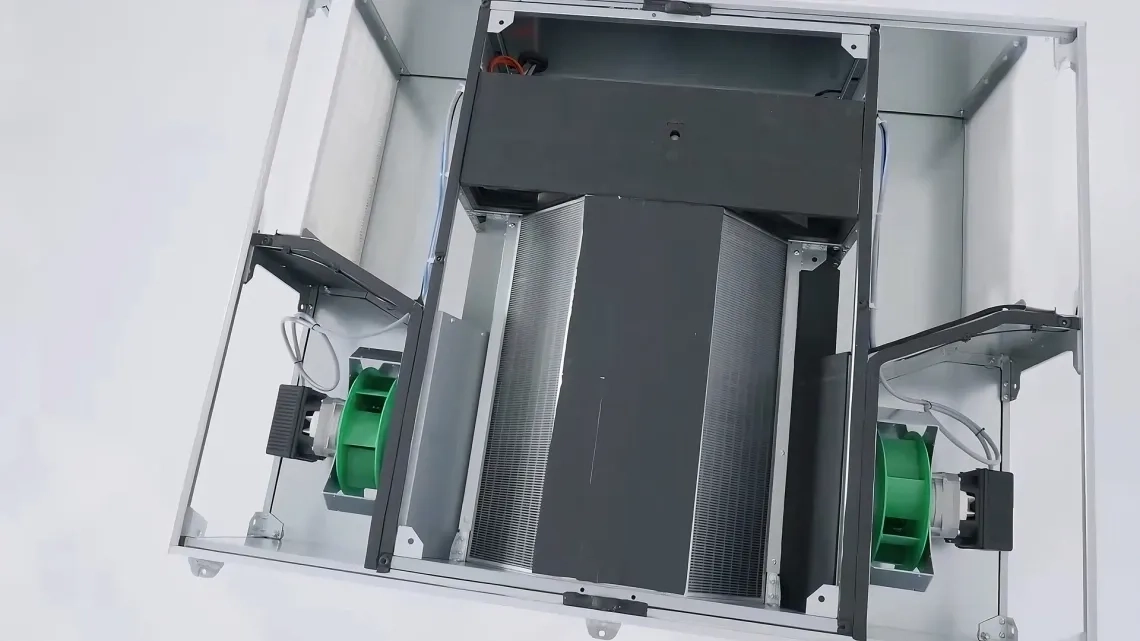

MyCond BreezMe CL internal structure heat exchanger fans filters

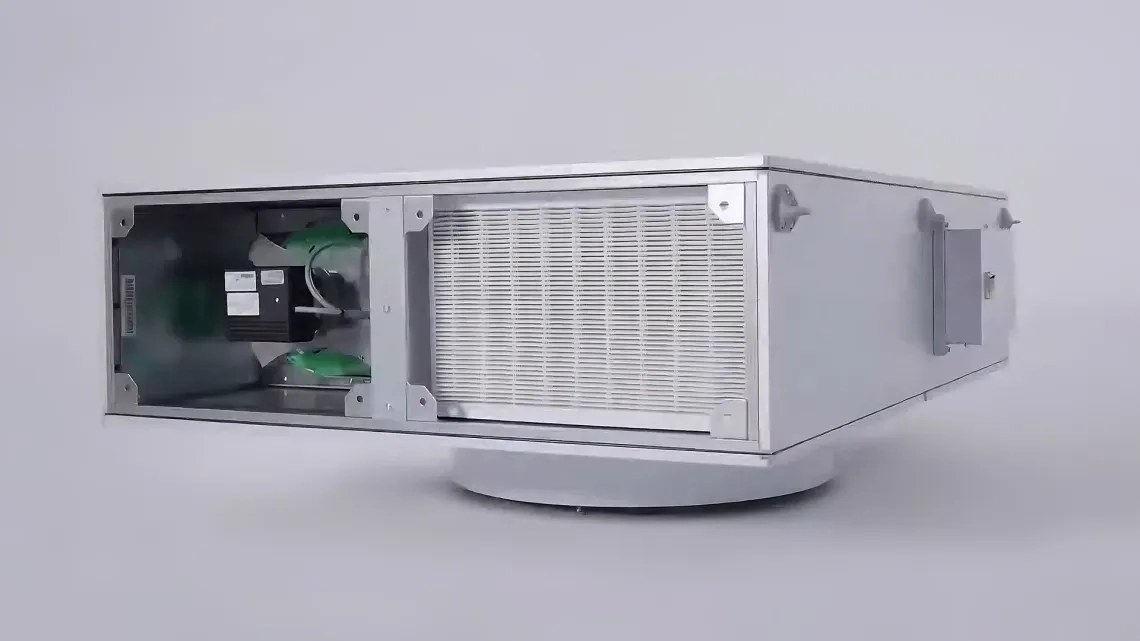

MyCond BreezMe CL general view of the installation

Filtri

FILTRI MINI-PLEAT

Visoko vpojni kompaktni filtri z velikim filtrirnim območjem.

Napajanje - razred EU 7

Izpušni - razred EU 5

Podatki o osnovni prezračevalni enoti

Velikost enote za obdelavo zraka Zmogljivost
nazivna
Razpon zmogljivosti
Višina Širina Višina
priključek
kanal
Širina
priključek
kanal
Enote m3/h m3/h mm mm mm mm
MVS005s 500 150 - 650 400 790 318 315
MVS010s 1000 300 - 1100 400 1150 318 515
MVS015s 1500 450 - 1650 400 1550 318 715
MVS020s 2000 600 - 2200 490 1610 408 743
MVS030s 3000 900 - 3300 490 2160 408 1018

Dolžine odsekov

Velikost plošče Osnovna plošča F H C HC
Dodatne funkcije obdelave zraka
(mm) (mm) (mm) (mm) (mm)
MVS005s 1230 200 200 - 460 370 - 460 460 - 920
MVS010s 1500 200 200 - 460 370 - 460 460 - 920
MVS015s 1500 200 200 - 460 370 - 460 460 - 920
MVS020s 1828 200 200 - 460 370 - 460 460 - 920
MVS030s 1828 200 200 - 460 370 - 460 460 - 920

Elementi za priključitev na kanale

Dimenzije ŠxV (mm) MVS005s MVS010s MVS015s MVS020s MVS030s
Prilagodljiva povezava 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Zračna loputa 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Pravokotna redukcija kanala 330 x 310/300 x 300 510 x 310/400 x 350 710 x 310/400 x 350 740 x 400/500 x 400 1015 x 400/800 x 400
Zmanjšanje krožnega kanala 330 x 310/ 355 510 x 310/355 710 x 310/355 740 x 400/450 1015 x 400/450

Glavni parametri


MyCond BreezMe CL Main parameters
