Visok kanal ESP

Visok zračni kanal Visoka stena Zunanji statični tlak lahko doseže 300 Pa, zračni kanal pa je mogoče poljubno izbrati. Izvedite klimatizacijo, delitev več prostorov
Zmogljivost hlajenja: 1.50 ... 16.0 kW
Zmogljivost ogrevanja: 1.70 ... 18.0 kW

Želite kupiti ali imate vprašanja?
Visok kanal ESP

Ključne lastnosti:

  • Prilagodljiv in enostaven kanalski sistem
  • Enostavno vzdrževanje
  • Statični tlak se spreminja od 20 do 300 Pa z uporabo priloženega kabla za povečanje tlaka
  • Ni opremljen s črpalko za odvajanje kondenzata
  • 3 hitrosti + pospeševalnik

High ESP duct in air conditioning system for optimal ventilation.

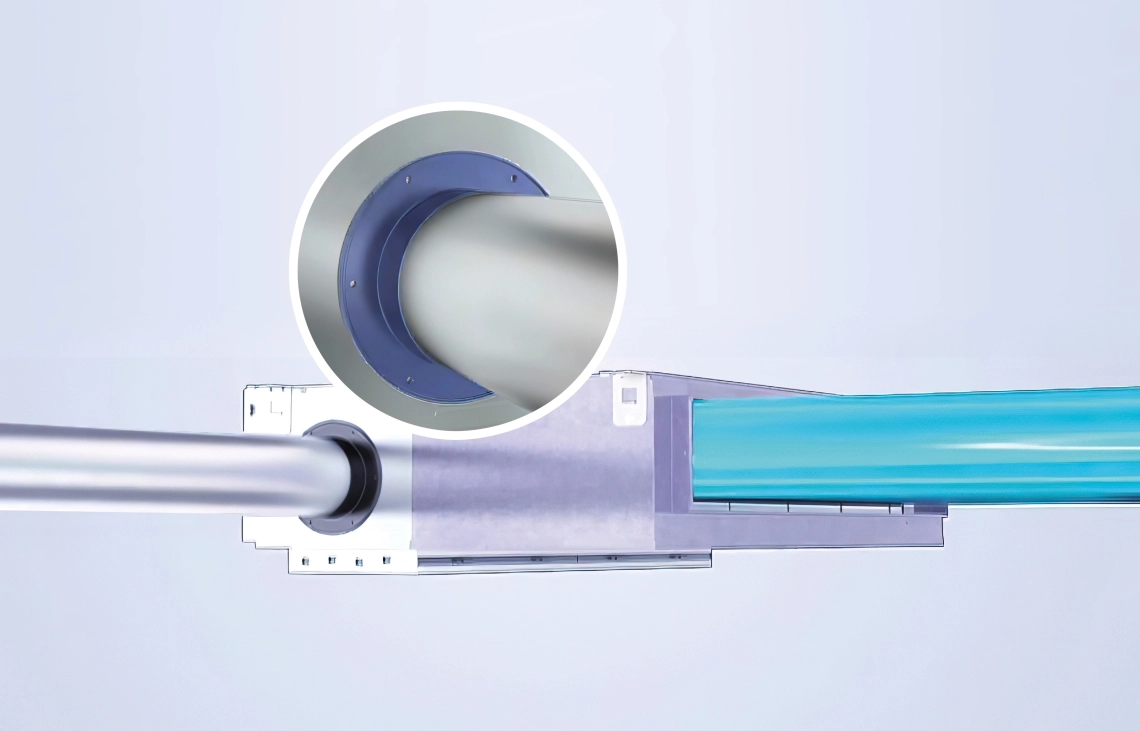

Prirobnica za svež zrak

Prirobnica za svež zrak je priročna za namestitev

210 Pa Nastavitev ESP

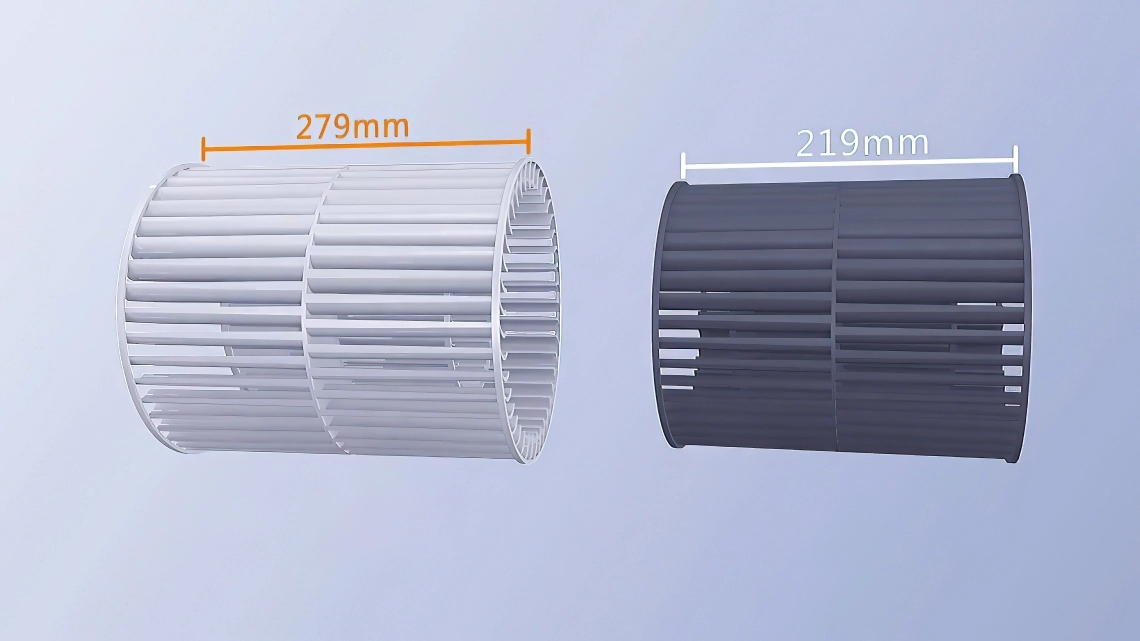

5 nastavljivih hitrosti hitrosti vetra za različne potrebe.

Diagram showcasing MyCond's high ESP duct system for efficient airflow.

Specifikacije Enote MIDG-
05X1EV2AD
MIDG-
07X1EV2AD
MIDG-
09X1EV2AD
MIDG-
12X1EV2AD
MIDG-
16X1EV2AD
MIDG-
18X1EV2AD
MIDG-
24X1EV2AD
MIDG-
28X1EV2AD
MIDG-
30X1EV2AD
MIDG-
38X1EV2AD
MIDG-
48X1EV2AD
SREDINA
54X1EV2AD
Zmogljivost
Hlajenje kW 1.50 2.20 2.80 3.60 4.50 5,60 7,10 8,00 9,00 11,20 14,00 16.00
Ogrevanje kW 1.70 2.50 3.20 4.00 5.00 6,30 8,00 9,00 10,00 13.00 16.30 18.00
Električni parametri
Napajanje Ph/V/Hz 1/220-240/50(60) 1/220-240/50(60)
Prezračevanje
Pretok zraka (H/M/L) m3/h 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
Zvočni tlak
(H/M/L)
dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Zvočna moč
(H/M/L)
dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Namestitev - dimenzije
Neto mere
(ŠxVxV)
mm 700x700x248 1100x700x248 1100x700x248 1500x700x248
Pakirana enota
dimenzije
(ŠxGxV)
mm 901x853x305 1301x853x305 1301x853x305 1701x853x305
Neto teža / bruto teža
Kg 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø Cev za hladilno sredstvo na tekoči strani
mm
(palec)
6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6,35
(1/4)
9.52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9.52 (3/8)
Ø Plinska stran
cev za hladilno sredstvo
mm
(palec)
9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Statični tlak
(standardni/max.)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

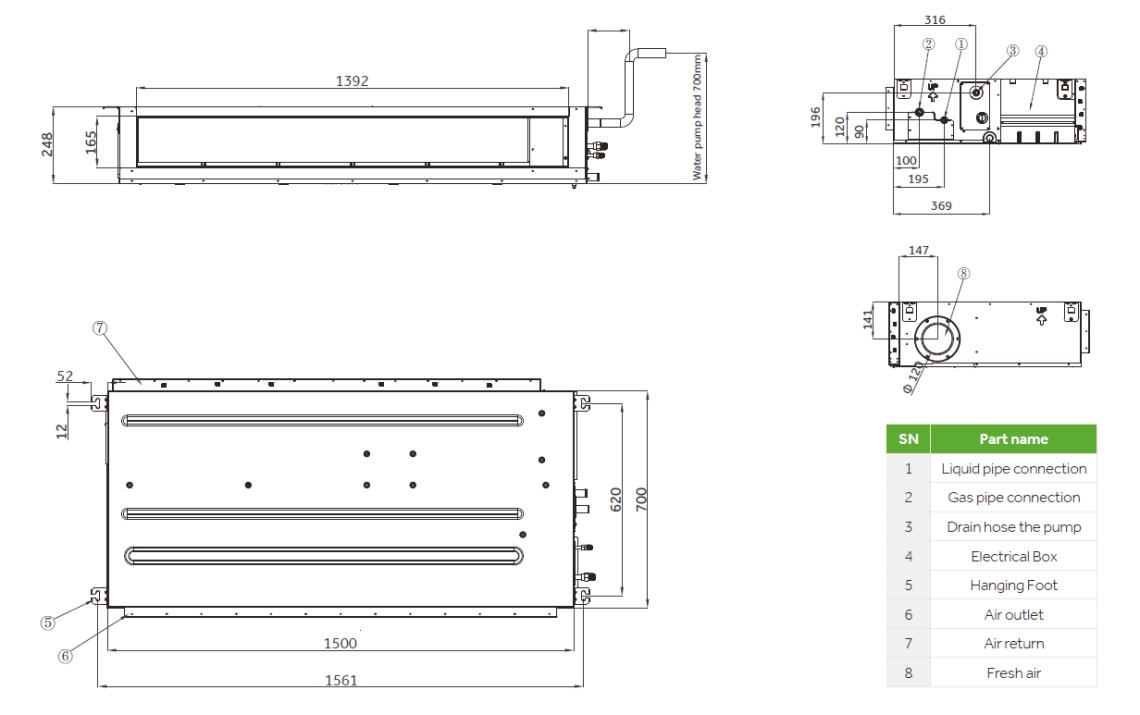

Dimenzije

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD


Diagram showing the dimensions of flexible ductwork for high ESP systems.

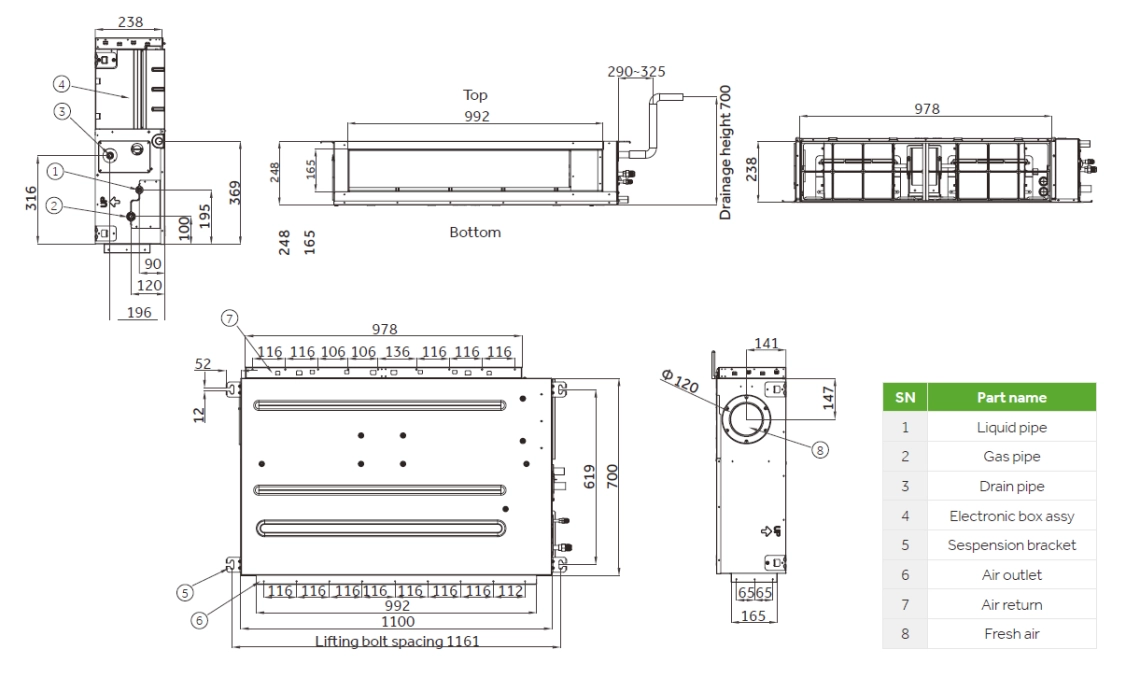

Dimenzije

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD


Diagram of the High ESP duct unit showcasing efficiency features.

Dimenzije

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)


Diagram illustrating the configuration of a high ESP duct system for efficient air distribution.

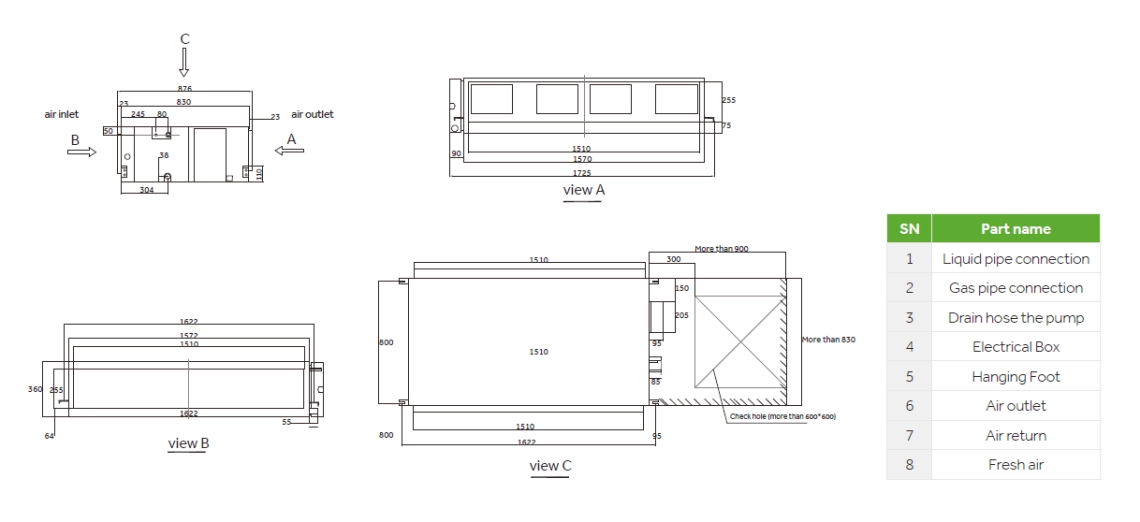

Dimenzije

MIDT-72X1EV2AD MIDT-96X1EV2AD

Diagram illustrating duct system air distribution features.
