Vlažilec zraka serije MHDM-3S

Vlažilniki zraka serije MHDM-3S so kompaktne, funkcionalno bogate in natančno krmiljene enote. Enota je visoka 260 mm, zato je primerna za namestitev za visečim stropom, v terminalske sisteme ventilatorjev, kanale AHU, sisteme za dovod svežega zraka ali prezračevalne sisteme
Zmogljivost razvlaževanja: 1 ... 3 kg/h

Želite kupiti ali imate vprašanja?
Vlažilec zraka serije MHDM-3S

MHDM so vlažilci zraka v parnih kanalih

Pri tej vrsti vlažilnika voda zavre, da nastane vroča para, ki se dovaja v zračni tok, ki ga ustvarja ventilator. Vroča para uničuje bakterije in plesni. Vendar med delovanjem obstaja potencialna nevarnost opeklin.

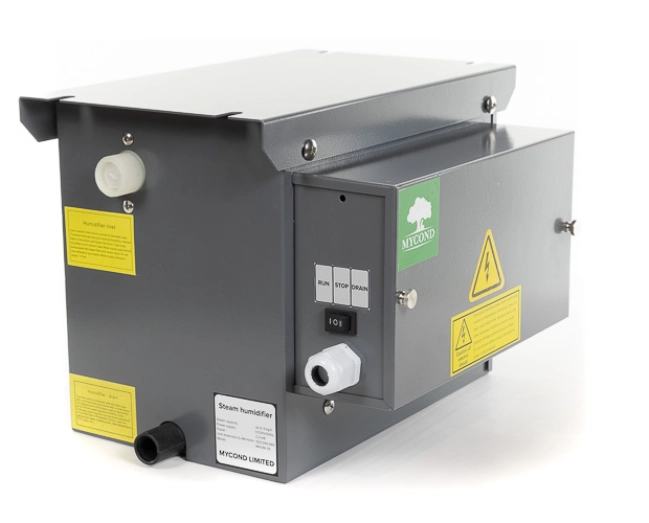

MyCond MHDM-3S Kompaktni vlažilec zraka

Parametri:

  • Vlažilnik serije MHDM se uporablja z majhnimi enotami, kot so ventilatorski terminali ali majhne enote za dovod svežega zraka, kjer je potreben majhen parni vlažilnik. Posebej primeren je za vgradnjo pod stropom ali druge aplikacije z visečim prezračevalnim sistemom
  • Kompaktna zasnova, visoka le 260 mm, omogoča namestitev v omejenih prostorih pod stropom
  • Vlažilec zraka je enostavno pritrditi
  • Cilinder je mogoče preprosto zamenjati
  • Več varnostnih sistemov
  • Enoti sta priloženi cev za paro in cev za distribucijo pare

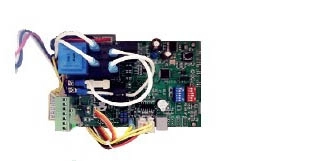

MyCond MHDM-3S Nadzorna plošča za sistem vlaženja zraka

Modern design of MHDM-3S air humidifier.

Uporaba:

  • Računalniške sobe
  • Gospodinjski klimatski sistemi
  • Laboratoriji
  • Ordinacije
  • Tovarne elektronike
  • Bolnišnice
  • Zasebne hiše
  • Hoteli
  • Pisarne

Vpliv relativne vlažnosti na zdravje ljudi

Sterling in Arundel sta v svoji ključni študiji iz leta 1986 dokazala, da so optimalni pogoji za zdravje ljudi 40-60-odstotna relativna vlažnost pri normalnih sobnih temperaturah.
Strokovnjaki za HVAC še vedno uporabljajo to raziskavo kot glavni vir za določanje standardov za zdravo okolje, ki jih določa Ameriško združenje inženirjev za ogrevanje, hlajenje in klimatizacijo (ASHRAE).
Najprej, vzdrževanje relativne vlažnosti v območju 40-60 % preprečuje izsuševanje kože in sluznic oči, nosu itd. Prav tako je v tem območju relativne vlažnosti manjši vpliv virusov, bakterij in alergenov, ki jih najdemo v okolju, kot je razvidno iz spodnjega grafa.

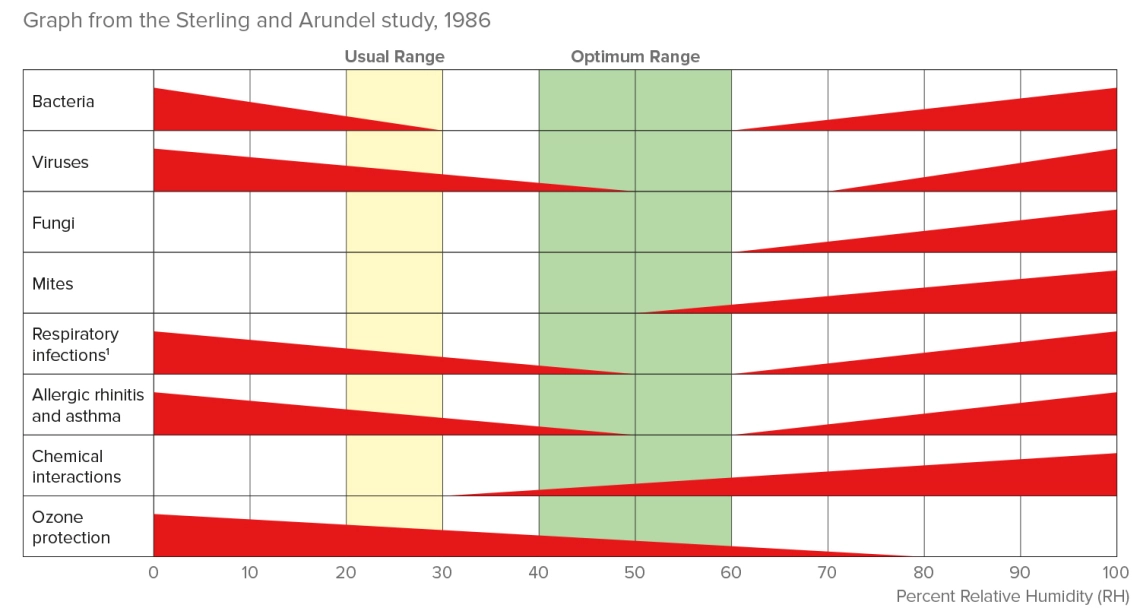

Optimalno območje relativne vlažnosti za zdravo okolje

MyCond MHDM-3S Graf vpliva relativne vlažnosti na zdravje

Zdravstvena zaščita

Z vzdrževanjem zdrave ravni vlažnosti v domovih, pisarnah, bolnišnicah, klinikah in drugih zdravstvenih ustanovah boste zmanjšali širjenje virusov. To bo ustvarilo dodatno zaščito za osebje in bolnike med pandemijo COVID-19.
Zelo pomembno je vzdrževati raven relativne vlažnosti v območju 40...60 %, da bi

  • Zmanjšali aktivnost večine virusov
  • Zaščitimo naravne telesne ovire pred izsušitvijo
  • Poskrbi za samočiščenje dihalnih poti in tako pomaga naši prirojeni protivirusni zaščiti

MyCond MHDM-3S Raziskovalci v laboratoriju delajo s kemičnimi reagenti

MyCond MHDM-3S Sodobna svetla dnevna soba

Značilnosti uporabe vlažilnika zraka s parnimi kanali

  • Priključitev na centralni sistem za oskrbo z vodo
  • Visoka temperatura pare uniči večino vrst mikrobov, bakterij in plesni
  • Popolnoma avtomatizirano delovanje brez sodelovanja uporabnika
  • Avtomatizirano osveževanje vode za zmanjšanje koncentracije soli
  • Ne ohlaja zraka, ki se dovaja v prostor

Dodatna oprema:

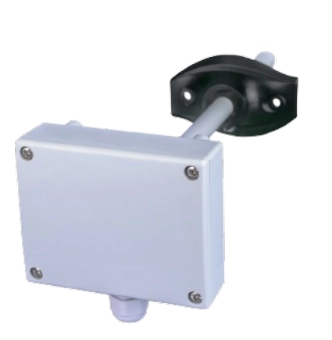

MyCond MHDM-3S Kanalski vlažilnik zraka - 1

Kanalski vlažilnik

Senzorji/stikala serije DXH so zasnovani za
merjenje relativne vlažnosti v kanalih z vgrajenim
samokalibrirajočim in brez vzdrževanja digitalnim
senzorjem. Štiri vnaprej določena območja skupaj z enim
območjem, ki ga lahko določi uporabnik, omogočajo nastavitev idealnega
merilnega okna. Enote imajo analogni
izhod in relejski izhod ter komunikacijski priključek Modbus RTU
(RS485).

Ključne lastnosti :

  • Zasnova na osnovi mikrokrmilnika
  • 1 analogni izhod in 1 relejski izhod
  • Komunikacijski priključek Modbus RTU (RS485)
  • Na voljo je več merilnih območij
  • Izbirna nastavljena vrednost preklopa
  • Fiksna in izbirna histereza
  • Inovativni samokalibracijski algoritem
  • Dolgoročna stabilnost in natančnost

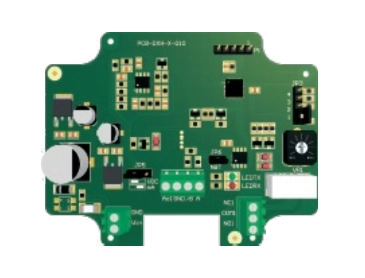

MyCond MHDM-3S Kanalski vlažilnik zraka - 2

Specifikacije Parameter
Izhodi 1 analogni izhod (0-10 VDC / 0-20 mA)
1 C/O relejski izhod (230 VAC / 2 A)
Poraba energije Brez obremenitve: največ 55 mA
Polna obremenitev: največ 75 mA
Odpornost pri obremenitvi način 0-10 VDC > 500 Ω
Način 0-20 mA < 500 Ω
Razponi senzorjev 20-90 % rH 0-60 % rH
0-80 % rH 0-95 % rH
Območje senzorja (izbira Modbus) 0-95 % rH, prosta izbira
Fiksna histereza v samostojnem načinu 5 % rH
Vrednosti histereze (izbira Modbus) 1 / 3 / 5 / 7 / 10 % rH
Preklopna točka Izbira s trimerjem ali prek Modbus RTU
Natančnost ±3 % rH (0-95 % rH)
Zaščitni standard Ohišje: IP54, sonda: IP20
Pogoji okolja Temperatura 0-50 °C
Relativna vlažnost < 95 % rH (brez kondenzacije)

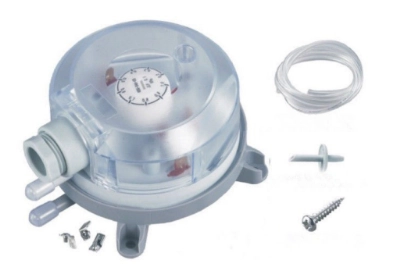

MyCond MHDM-3S Diferencialno tlačno stikalo - 1

Diferencialno tlačno stikalo

Ti senzorji so zelo natančna nastavljiva
diferenčna tlačna stikala, ki omogočajo spremljanje
nadtlaka, podtlaka in diferenčnega


tlaka zraka ali drugih negorljivih in korozivnih plinov. Nastavljeno vrednost je mogoče prilagoditi z uporabo

kalibriranega skaliranega gumba za preklopni tlak,
ali z izvijačem in manometrom za
preklopni ΔP.

Ključne lastnosti:

  • Visoka natančnost občutljivosti
  • Razpoložljive različice za različna tlačna območja
  • Nastavljiva zahtevana vrednost preklopa (DP)
  • Dolga mehanska življenjska doba

MyCond MHDM-3S Diferencialno tlačno stikalo - 2

Specifikacije Parameter
Delovni tlak 20-200 Pa
Cikli mehanske življenjske dobe 10.000.000 operacij
Membrana Silikon
Zaščita IP54 (v skladu s standardom EN 60529)
Pogoji okolja temperatura -20 do +85 °C, relativna vlažnost ≤ 95 %
Ocena kontaktov max. 1,0 A (0,4) / 250 VAC (VDE 0630, EN 1854)
Dimenzije 104*86*57 mm

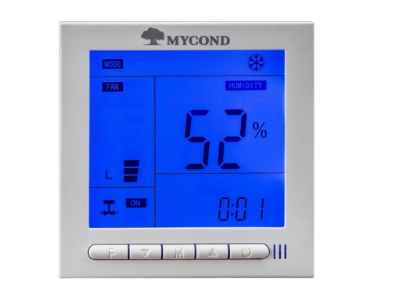

MyCond MHDM-3S Stenski vlažilnik Mycond JS 401 - 1

Stenski vlažilnik Mycond JS 401

JS401 je najsodobnejši večnamenski krmilnik
za natančno spremljanje parametrov temperature in vlažnosti
. Je odlična izbira za sisteme za nadzor klime
v stanovanjskih stavbah ali poslovnih
objektih.

Ključne lastnosti:

  • Upravljanje s tipkami
  • Velik temen zaslon z modro osvetlitvijo
  • Velika pisava
  • Nastavitev vlažnosti med 10 % in 90 %
  • Način programiranja
  • Ti krmilniki se večinoma uporabljajo za vlaženje in razvlaževanje

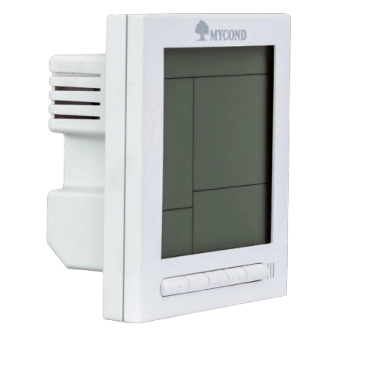

MyCond MHDM-3S Stenski vlažilnik Mycond JS 401 - 2

Specifikacije Parameter
Napajanje 220 VAC ± 10 %
Poraba energije < 2 W
Merilno območje temperatura 1 - 99 °C, relativna vlažnost 20 - 90 %
Natančnost temperaturo ±3 % °C, ±5 % rH
Rele AC220V - 5A
Okoliški pogoji temp 0 do + 50 °C, relativna vlažnost ≤ 95 %
Dimenzije 86 х 86 х 15 mm
škatla za namestitev 60 mm (EURO)

Specifikacije Enote МHDM-3S
Zmogljivost kg/h 0,5-3
Poraba energije kW 2,2
Dimenzije (DxŠxV) mm 320х240х260
Napajanje faze / V / Hz 1/220/50

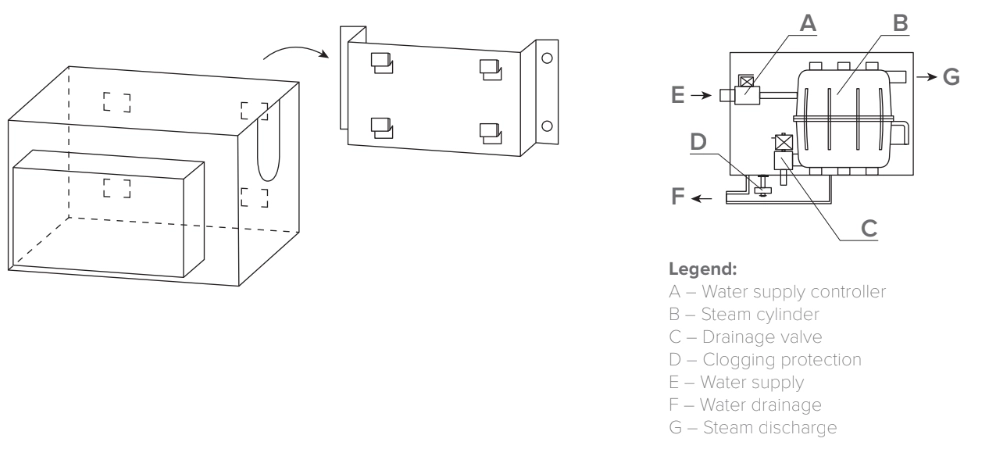

Priključna shema MHDM-3S

MHDM-3S namestitev \ namestitev razvlaževalnika zraka MHDM-3S

MyCond MHDM-3S Priključni diagram

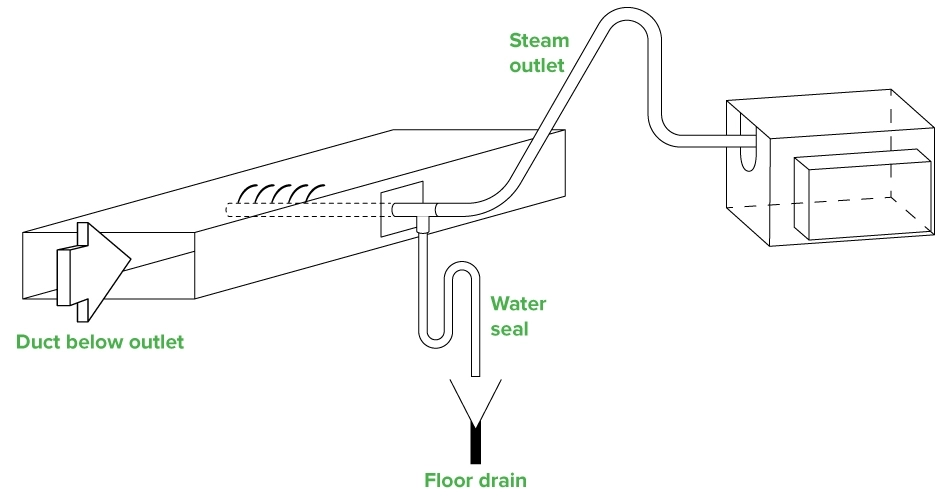

Namestitev MHDM-3S

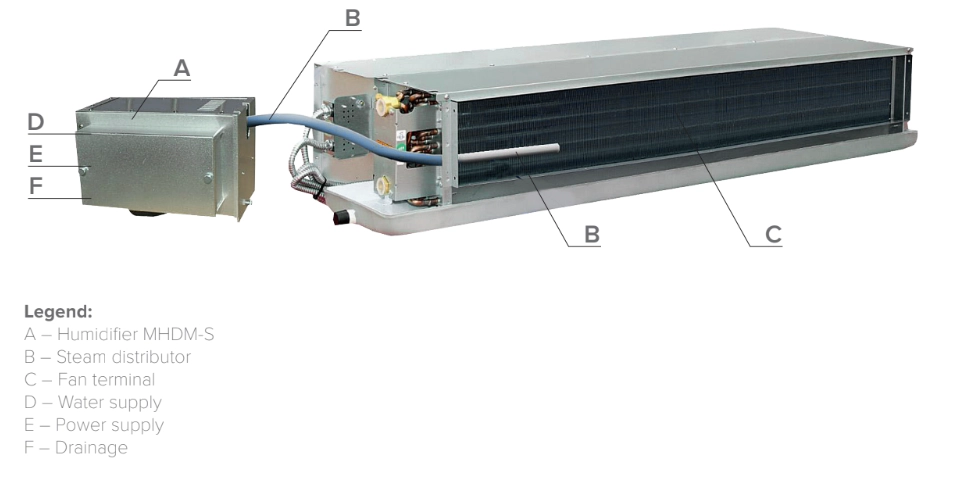

Namestitev razvlaževalnika zraka MHDM-3S na ventilatorski priključek

Namestitev MyCond MHDM-3S - 1

Namestitev MyCond MHDM-3S - 2
