Vsestranske ventilatorske enote SEC/F

Domov / Catalog / Klimatska naprava / Enote z ventilatorsko cevjo (FCU) / Talne enote Fan Coil / Vsestranske ventilatorske enote SEC/F
Ponudba izdelkov iz te serije je zasnovana za prostore z majhno površino. Za hlajenje ali ogrevanje prostora potrebujete le eno enoto. Enota fan coil je opremljena s centrifugalnim ventilatorjem, ki omogoča doseganje velike zmogljivosti ob nizkih karakteristikah hrupa
Zmogljivost hlajenja: 0,57 ... 8,52 kW
Zmogljivost ogrevanja: 0,64 ... 10,53 kW

Želite kupiti ali imate vprašanja?
Vsestranske ventilatorske enote SEC/F
Mycond
Talne enote Fan Coil

Serija omogoča namestitev v različnih položajih. S paleto dodatne opreme se lahko enota ventilatorskega tuljca popolnoma prilagodi posebnim obratovalnim pogojem.

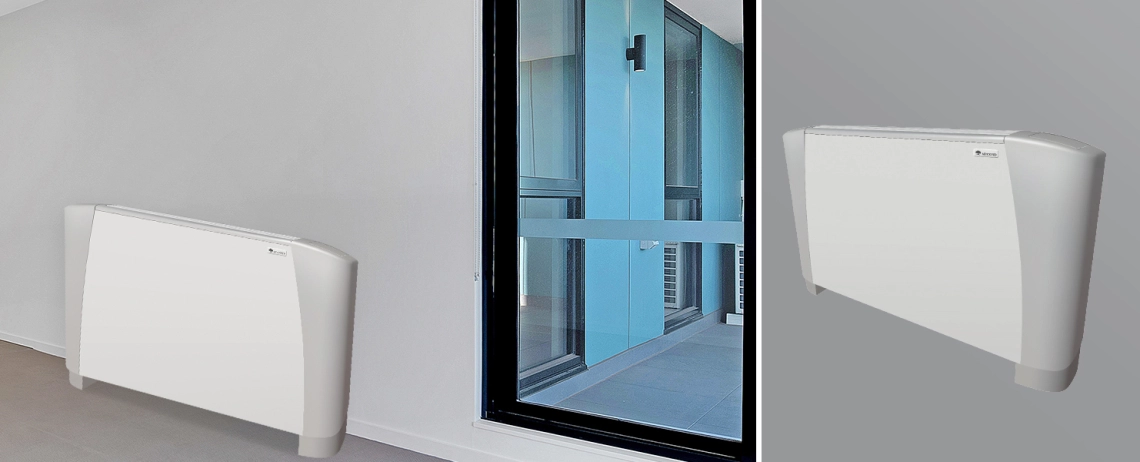

SEC/F series fan coil units installed in modern interiors.



Ključne značilnosti:

  • Možnost opremljanja z EC ventilatorji
  • Statčni tlak do 50 Pa
  • Vertikalna ali horizontalna zasnova
  • 2- ali 4-cevna zasnova
  • Oddaljena ali integrirana krmilna plošča

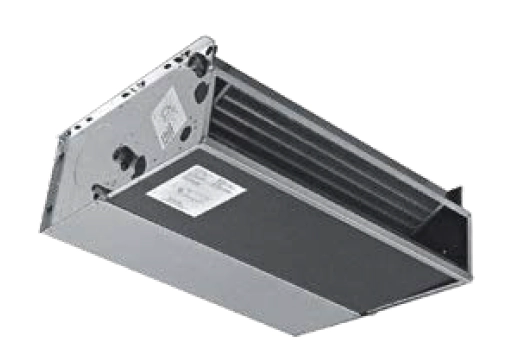

Versatile fan coil unit from the SEC/F series displayed indoors.

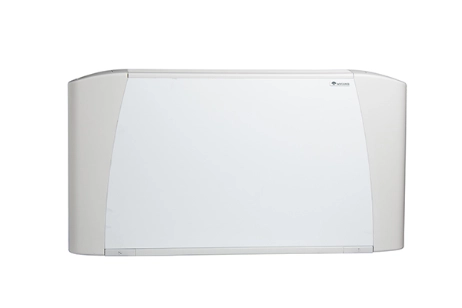

MyCond SEC/F appearance

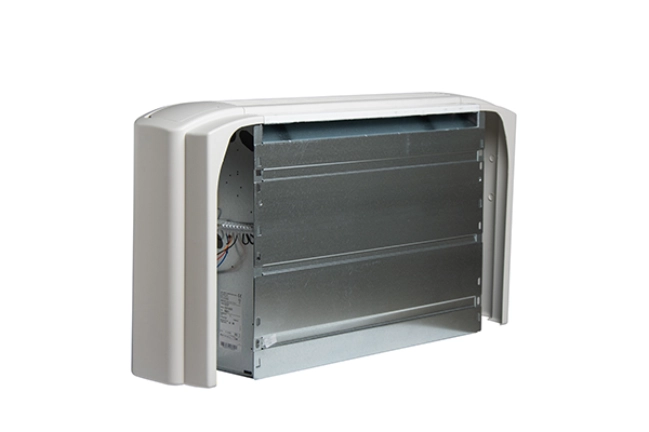

Zasnovne značilnosti:

  • Notranji okvir je izdelan iz visoko trdnega pocinkanega jekla. Zunanji ovoj sestavljajo kovinski sprednji paneli in plastični stranski paneli.
  • Mreža za distribucijo zraka je izdelana iz plastike.
  • Zamenljiv filter s polipropilenskimi jedri in pocinkanimi jeklenimi okvirji. Enostavna zamenjava zahvaljujoč posebnim plastičnim vodilom.
  • Centrifugalni ventilator z aluminijastim ali plastičnim propelerjem, statično in dinamično uravnotežen, da deluje čim tišje.



  • Enofazni motor s šestimi hitrostmi (s tremi tovarniško nastavljenimi hitrostmi), nameščen na protivibracijskih podlagah in opremljen z samodejno ponastavljivim termičnim stikalom, z zaščitno stopnjo IP20, izolacijska razred B.
  • Toplotni izmenjevalniki so izdelani iz bakrenih cevi z aluminijastimi rebri. Toplotni izmenjevalnik je standardno povezan na levi strani. Enote s povezavo na desni strani so na voljo na zahtevo.
  • Odtočna posoda je izdelana iz plastike in izolirana s poliolefin peno (razred M1); premer cevi je 15 mm.

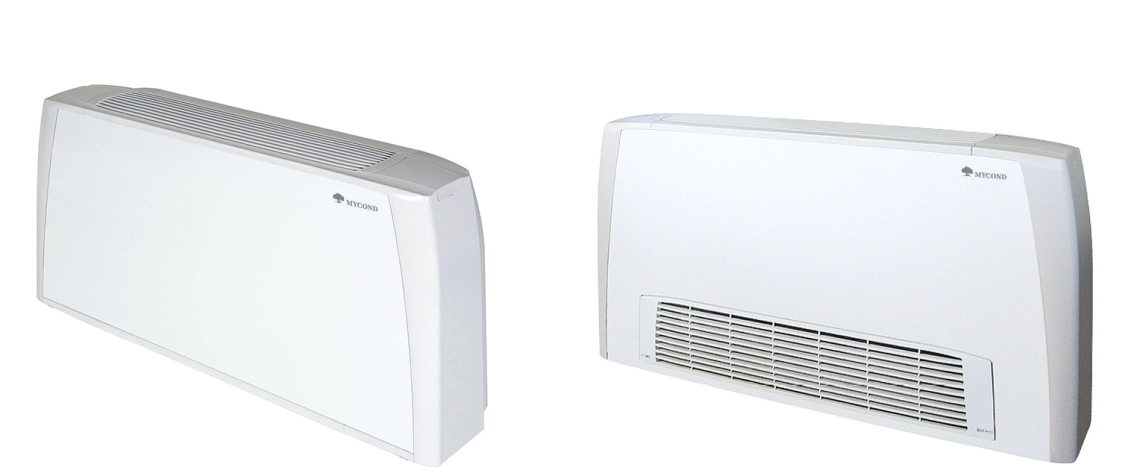

MyCond SEC/F fan coil unit providing efficient air distribution.

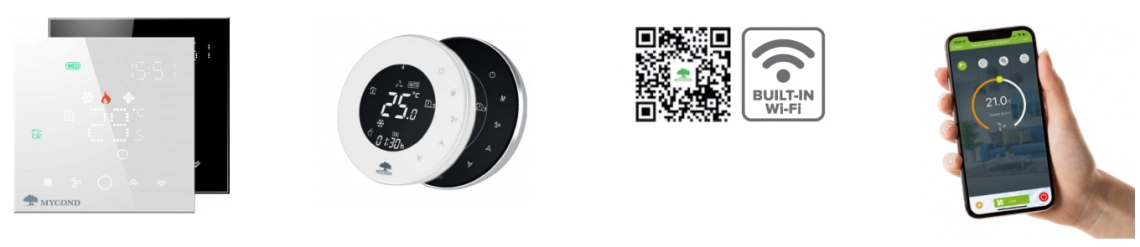

MyCond SEC/F modern control technologies - 1

MyCond SEC/F modern control technologies - 2

MyCond SEC/F modern control technologies - 3

MyCond SEC/F modern control technologies - 4





Optimalni sklop avtomatizacije za dostopno in preprosto upravljanje s pametnim telefonom

MyCond SEC/F A girl and her dog next to a fan coil unit.



2-cevne 3-vrstne enote ventilatorskega tuljca. Tehnične specifikacije

Tehnične specifikacije Enote SEC/F 1.3 SEC/F 2.3 SEC/F 3.3
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Skupna kapaciteta hlajenja kW 0,57 0,66 0,75 0,84 0,91 1,00 0,90 0,99 1,23 1,35 1,53 1,70 1,27 1,55 1,76 2,04 2,35 2,61
Občutna kapaciteta hlajenja kW 0,45 0,53 0,60 0,69 0,75 0,83 0,68 0,76 0,95 1,06 1,21 1,36 0,92 1,13 1,30 1,51 1,76 1,97
Kapaciteta ogrevanja kW 0,64 0,76 0,86 0,98 1,07 1,19 0,94 1,06 1,34 1,49 1,70 1,92 1,26 1,56 1,79 2,10 2,44 2,74
Padanje tlaka vode (hlajenje) kPa 2,5 3,0 3,8 4,7 5,4 6,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,3 19,7 23,8
Padanje tlaka vode (ogrevanje) kPa 0,9 1,1 1,4 1,8 2,1 2,5 2,2 2,8 4,2 5,0 6,4 7,9 5,4 7,8 10,0 13,2 17,1 21,0
Poraba energije W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Raven zvoka dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Raven zvočnega tlaka (*) dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43



Tehnične specifikacije Enote SEC/F 4.3 SEC/F 5.3 SEC/F 6.3
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Skupna kapaciteta hlajenja kW 1,25 1,71 2,11 2,43 2,83 3,19 1,66 2,01 2,55 2,90 3,13 3,58 2,50 2,94 3,32 3,70 4,01 4,26
Občutna kapaciteta hlajenja kW 0,91 1,26 1,57 1,82 2,15 2,45 1,22 1,49 1,91 2,19 2,38 2,76 1,87 2,23 2,54 2,86 3,12 3,35
Kapaciteta ogrevanja kW 1,25 1,74 2,18 2,52 2,97 3,41 1,65 2,02 2,61 3,00 3,24 3,75 2,56 3,05 3,45 3,90 4,26 4,56
Padanje tlaka vode (hlajenje) kPa 6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
Padanje tlaka vode (ogrevanje) kPa 5,3 9,5 14,0 18,2 24,3 30,8 3,4 4,8 7,5 9,6 11,0 14,2 7,3 9,9 12,3 15,2 17,8 20,1
Poraba energije W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Raven zvoka dB(A) 27 33 39 43 47 53 26 31 37 41 43 48 37 42 46 49 52 54
Raven zvočnega tlaka (*) dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Tehnične specifikacije Enote SEC/F 7.3 SEC/F 8.3 SEC/F 9.3
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Skupna kapaciteta hlajenja kW 2,82 3,29 3,74 4,21 4,66 5,01 3,01 3,68 4,32 5,09 5,36 5,69 4,00 4,38 4,95 5,74 6,21 6,56
Občutna kapaciteta hlajenja kW 2,08 2,45 2,80 3,19 3,56 3,85 2,27 2,82 3,35 4,02 4,26 4,55 3,08 3,40 3,89 4,60 5,03 5,37
Kapaciteta ogrevanja kW 2,83 3,34 3,83 4,33 4,83 5,23 3,22 4,02 4,78 5,75 6,11 6,55 4,42 4,86 5,58 6,62 7,26 7,78
Padanje tlaka vode (hlajenje) kPa 12,3 16,2 20,3 25,1 30,1 34,2 7,2 10,3 13,8 18,4 20,2 22,5 11,8 13,8 17,3 22,4 25,9 28,6
Padanje tlaka vode (ogrevanje) kPa 10,1 13,5 17,2 21,3 25,9 29,7 5,6 8,3 11,3 15,6 17,3 19,6 9,8 11,6 14,8 19,9 23,5 26,5
Poraba energije W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Raven zvoka dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Raven zvočnega tlaka (*) dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Tehnične specifikacije Enote SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Skupna kapaciteta hlajenja kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Občutna kapaciteta hlajenja kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Kapaciteta ogrevanja kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Padanje tlaka vode (hlajenje) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Padanje tlaka vode (ogrevanje) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Poraba energije W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Raven zvoka dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Raven zvočnega tlaka (*) dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Tehnične specifikacije Enote SEC/F 1.4 SEC/F 2.4 SEC/F 3.4
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Skupna kapaciteta hlajenja kW 0,65 0,77 0,87 1,00 1,08 1,20 1,00 1,11 1,41 1,56 1,78 2,00 1,32 1,63 1,87 2,17 2,53 2,83
Občutna kapaciteta hlajenja kW 0,49 0,58 0,66 0,77 0,84 0,94 0,73 0,82 1,05 1,17 1,35 1,53 0,95 1,18 1,36 1,59 1,86 2,09
Kapaciteta ogrevanja kW 0,69 0,80 0,92 1,07 1,17 1,31 0,99 1,11 1,43 1,60 1,83 2,08 1,30 1,62 1,87 2,19 2,59 2,88
Padanje tlaka vode (hlajenje) kPa 1,9 2,5 3,2 4,0 4,7 5,6 4,9 6,1 9,1 11,0 13,9 17,2 3,7 5,3 6,7 8,8 11,5 14,1
Padanje tlaka vode (ogrevanje) kPa 1,7 2,2 2,8 3,7 4,3 5,3 4,0 4,9 7,6 9,3 11,8 14,8 2,8 4,2 5,4 7,1 9,8 11,5
Poraba energije W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Raven zvoka dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Raven zvočnega tlaka* dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
Tehnične specifikacije Enote SEC/F 4.4 SEC/F 5.4 SEC/F 6.4
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Skupna kapaciteta hlajenja kW 1,31 1,81 2,25 2,62 3,08 3,50 1,77 2,17 2,79 3,21 3,49 4,03 2,79 3,34 3,81 4,31 4,71 5,04
Občutna kapaciteta hlajenja kW 0,94 1,32 1,65 1,93 2,30 2,63 1,28 1,58 2,04 2,36 2,58 3,01 2,03 2,45 2,81 3,20 3,52 3,79
Kapaciteta ogrevanja kW 1,28 1,80 2,27 2,64 3,14 3,62 1,71 2,10 2,74 3,16 3,46 4,01 2,82 3,39 3,90 4,46 4,92 5,31
Padanje tlaka vode (hlajenje) kPa 3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
Padanje tlaka vode (ogrevanje) kPa 2,6 5,0 7,2 9,4 12,8 16,4 5,6 8,1 12,9 16,6 19,5 25,2 11,9 16,5 21,1 26,8 31,8 36,3
Poraba energije W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Raven zvoka Lw dB(A) 27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
Raven zvočnega tlaka (*)Lp dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
Tehnične specifikacije Enote SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Število hitrosti   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Hitrost pretoka zraka m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Skupna kapaciteta hlajenja kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Občutna kapaciteta hlajenja kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Kapaciteta ogrevanja kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Padanje tlaka vode (hlajenje) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Padanje tlaka vode (ogrevanje) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Poraba energije W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Raven zvoka Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Raven zvočnega tlaka (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55

Tehnične specifikacije se nanašajo na naslednje obratovalne parametre:
HLADILNO: Temperatura vhodnega zraka 27 °C (suha žarnica), +19 °C (vlažna žarnica). Temperatura vhodne/izhodne vode +7/12 °C.
OGREVANJE: Temperatura vhodnega zraka +20 °C. Temperatura vhodne/izhodne vode +50/45 °C. Nizka – Srednja – Visoka = Hitrosti, ki so na voljo kot standard.
*Raven zvočnega tlaka je 9 dB(A) nižja od ravni zvočne moči in se nanaša na prostor s prostornino 100 m3 in časom odboja zvoka 0,5 s.

Teža enot SEC/F CV, CH-CVB

Model Teža z embalažo (kg) Teža brez embalaže (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 15,5 17,2 21,4 22,5 26,9 27,7 32,1 35,7 35,9 13,9 15,4 19,1 20,2 24,1 24,9 28,8 32,0 32,2
4 16,0 18,0 22,4 23,5 28,1 29,0 33,6 37,2 37,4 14,4 16,2 20,1 21,2 25,3 26,2 30,3 33,5 33,7

Teža enot SEC/F NC

Model Teža z embalažo (kg) Teža brez embalaže (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 12,2 13,6 17,1 18,1 21,9 22,8 27,0 30,2 30,4 10,6 11,8 15,3 16,3 19,6 20,5 24,2 27,1 27,3
4 12,7 14,4 18,1 19,1 23,1 24,1 28,5 31,7 31,9 11,1 12,6 16,3 17,3 20,8 21,8 25,7 28,6 28,8

Na voljo zasnove:

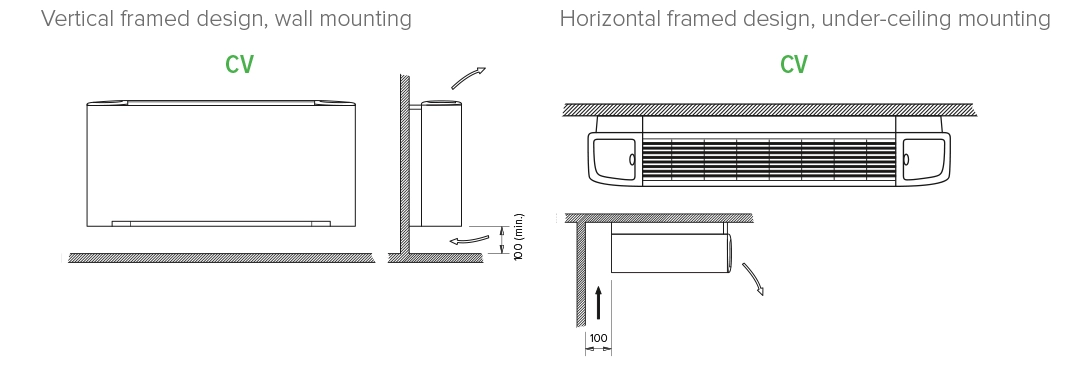

Installation of a versatile MyCond SEC/F series fan coil unit.

Na voljo zasnove:

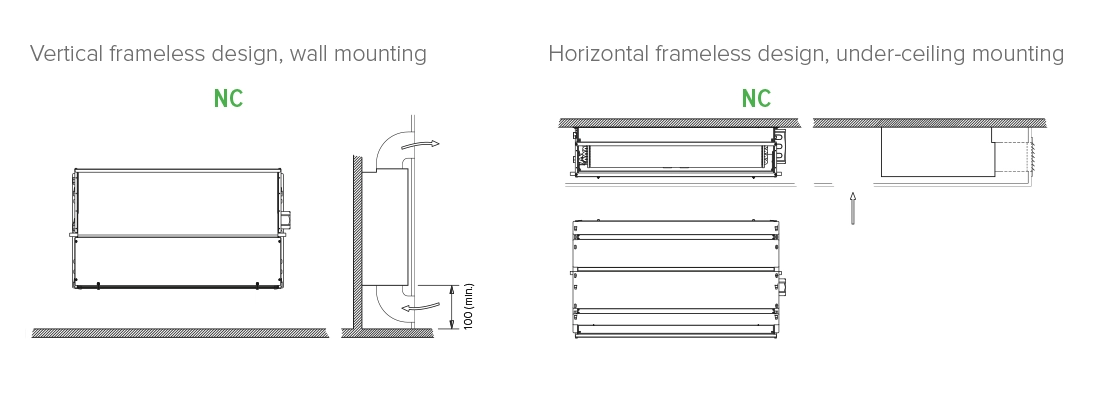

MyCond SEC/F Overview of versatile fan coil units offering adaptability.

Dimenzije

Dimenzije enot SEC/F CV

MyCond SEC/F Diagram of fan coil dimensions for heating and cooling control.



Dimenzije

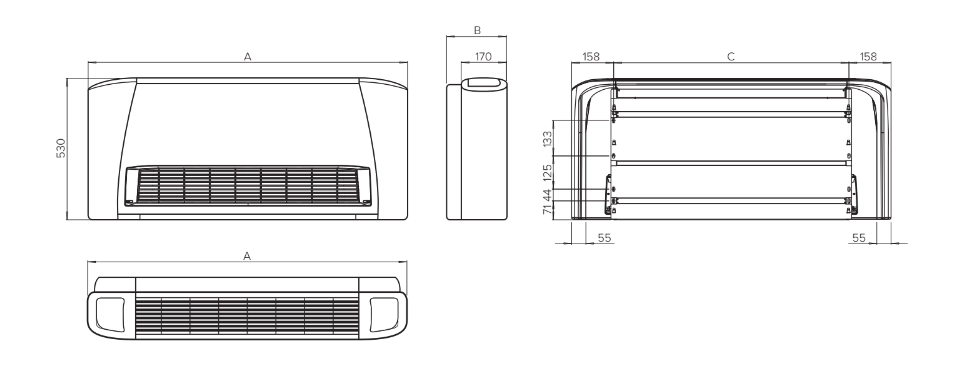

Dimenzije enot SEC/F CH-CVB


Diagram showing dimensions of MyCond SEC/F series fan coil units.

Model Enote 1 2 3 4 5 6 7 8 9
A mm 670 770 985 985 1200 1200 1415 1415 1415
B mm 225 225 225 225 225 225 225 225 225
C mm 354 454 669 669 884 884 1099 1099 1099



Dimenzije

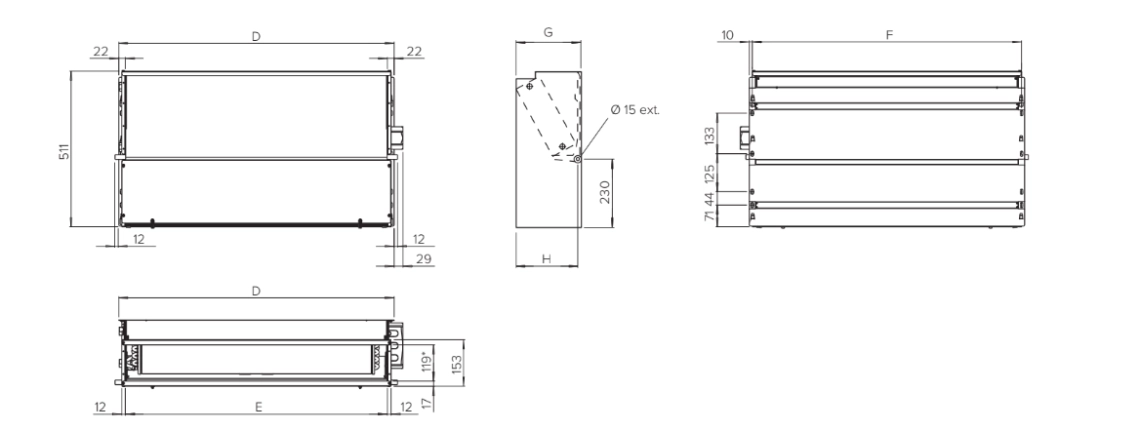

Dimenzije enot SEC/F NC


Diagram showing dimensions of MyCond SEC/F series fan coil unit.

Model Enote 1 2 3 4 5 6 7 8 9
D mm 374 474 689 689 904 904 1119 1119 1119
E mm 330 430 645 645 860 860 1075 1075 1075
F mm 354 454 669 669 884 884 1099 1099 1099
G mm 218 218 218 218 218 218 218 248 248
H mm 205 205 205 205 205 205 205 235 235
