Prednosti kanalske vgradnje fan coil enot pod stropom: primer Mycond MCFC

Kaj je vgradnja v kanale?

Kanalnanamestitev ventilatorske enote je način namestitve opreme za klimatizacijo v medstropni prostor z nadaljnjo distribucijo zraka prek sistema zračnih kanalov. Za razliko od tradicionalnih stenskih ali talnih enot so kanalske fan coil enote popolnoma skrite očem, njihova prisotnost v prostoru pa je vidna le prek okrasnih rešetk za distribucijo zraka.

Načelo kanalske vgradnje je, da enota fan coil sesa zrak iz prostora skozi povratno rešetko, ga obdela (ohladi ali segreje) in nato ohlajeni ali ogreti zrak prek sistema kanalov in dovodov zraka dovaja nazaj v prostor. Ta pristop omogoča enakomerno porazdelitev zraka po celotnem prostoru ali celo v več sosednjih prostorih.

Vgradnja kanalov pod stropom je še posebej pomembna v sodobni gradnji, kjer sta pomembna tako funkcionalnost kot estetski vidik. Ta način vgradnje arhitektom in oblikovalcem omogoča ustvarjanje čistih, minimalističnih notranjosti brez vidne opreme HVAC.

Kako je izvedena kanalska vgradnja v sistemu Mycond MCFC

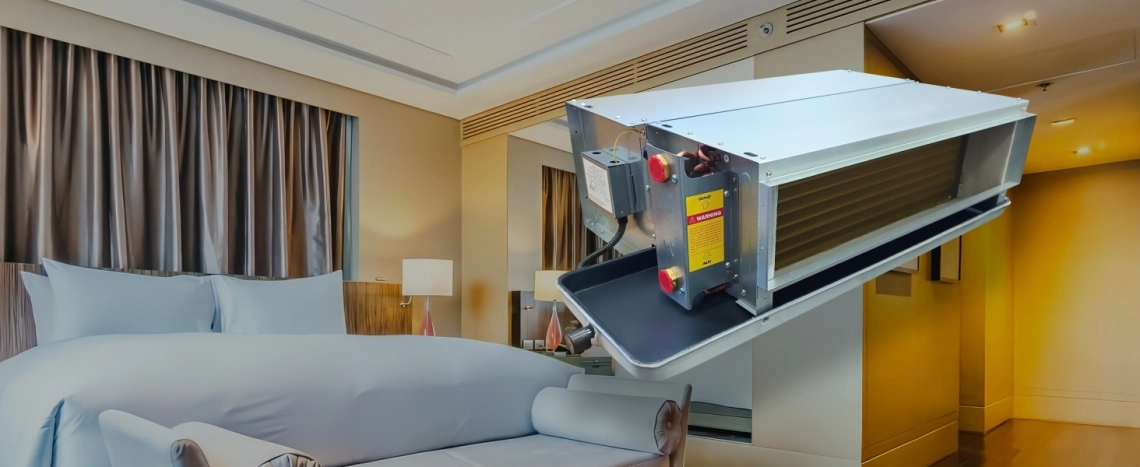

Enote Mycond MCFCfan coil so posebej zasnovane za montažo na strop. Kompaktna zasnova omogoča namestitev enote tudi v prostorih z omejeno višino stropa.

Namestitev se izvede v več fazah:

Priprava lokacije: Ventilatorska enota se namesti na posebna obešala v stropni prostor, pri čemer se upošteva dostop za vzdrževanje in zamenjavo filtrov.

Priključitev komunikacij: Enota je opremljena s cevmi za hladno in toplo vodo (pri 4-cevni izvedbi), električnim napajanjem in drenažnim sistemom za odvajanje kondenzata.

Namestitev zračnih kanalov: Sistem pravokotnih ali krožnih kanalov je napeljan od ventilatorske tuljave do točk za dovod zraka. Sistem Mycond MCFC zagotavlja statični tlak do 50 Pa, kar omogoča transport zraka na dolge razdalje.

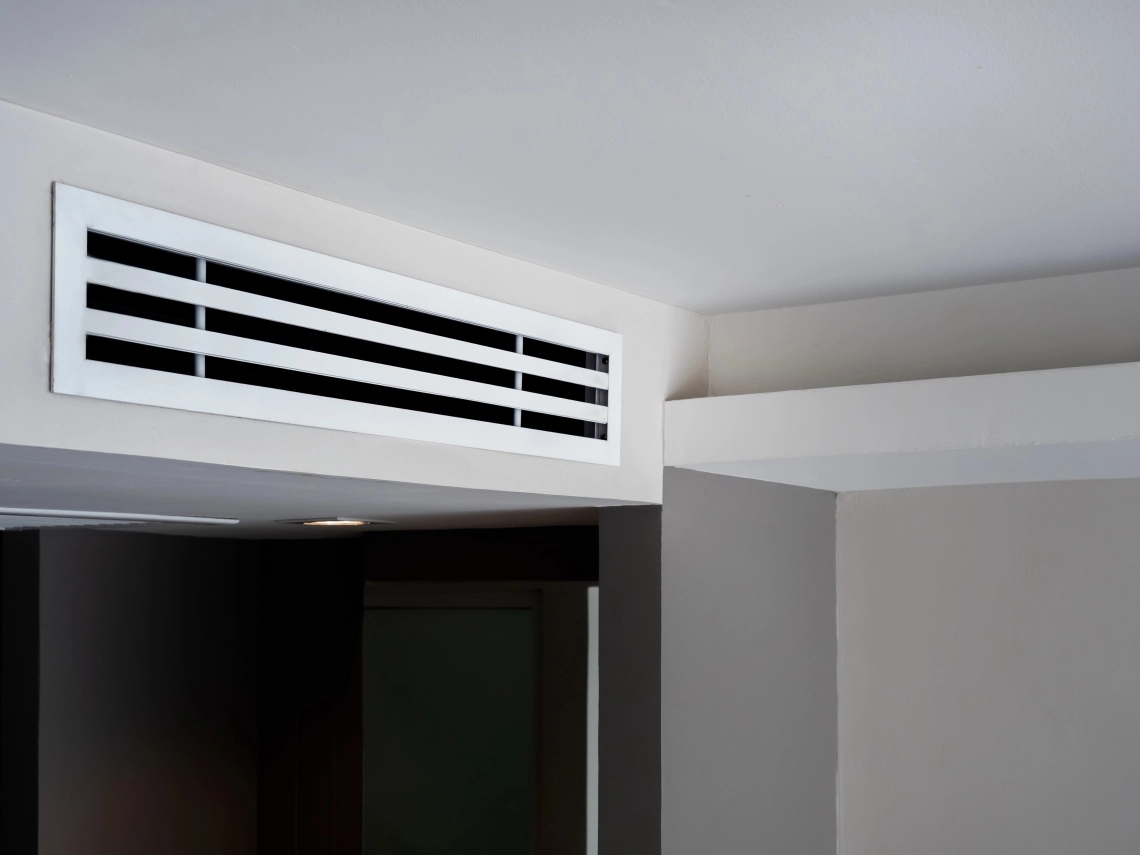

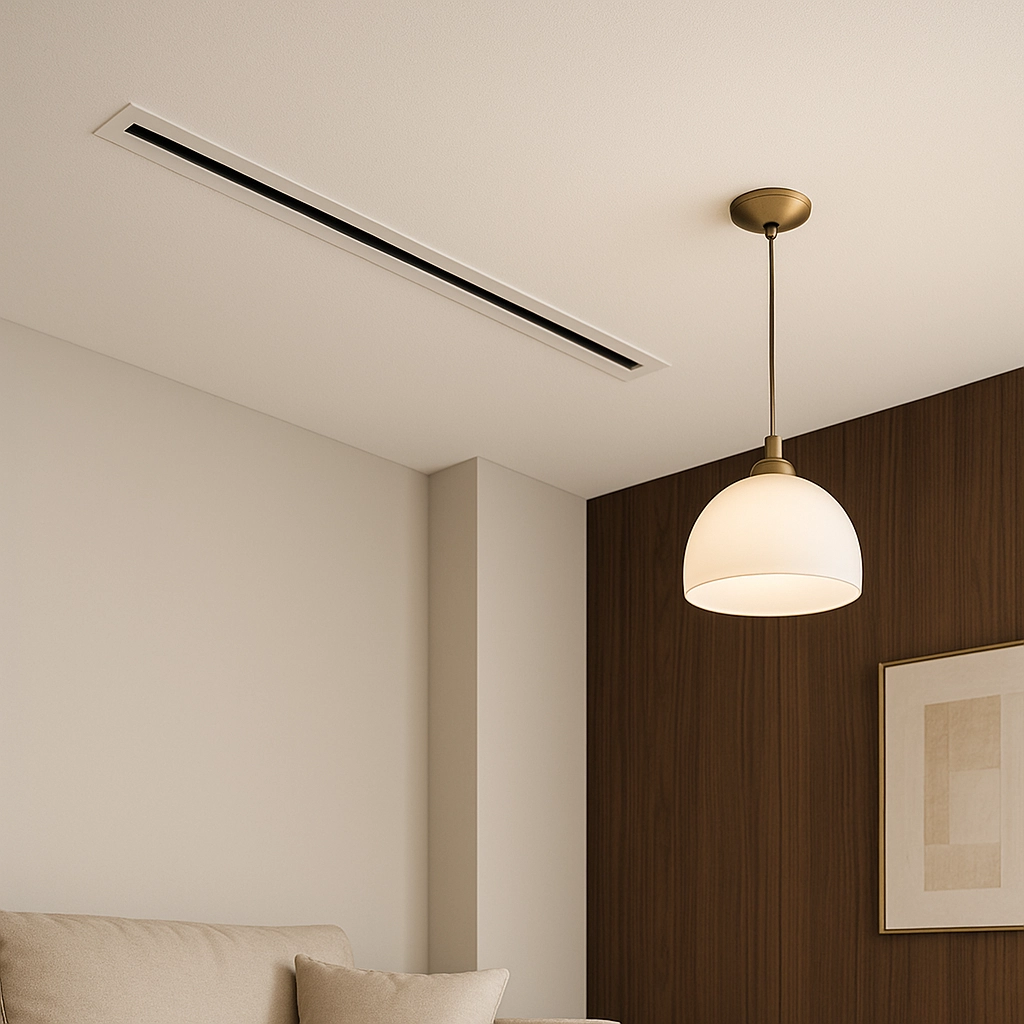

Namestitev rešetk: V strop se namestijo dekorativne rešetke za dovod in odvod zraka, ki so lahko različnih velikosti in oblik, da ustrezajo notranji opremi.

Posebnost sistema Mycond MCFC je možnost prilagodljive konfiguracije: izberete lahko položaj dovoda zraka in možnost priključitve cevi, kar poenostavi prilagajanje posebnim pogojem vgradnje.

Prednosti kanalske vgradnje

Notranja estetika

Glavna prednost kanalske vgradnje ventilatorske enote pod stropom je, da ohranja čistost zasnove prostora. Odsotnost vidne opreme oblikovalcem omogoča, da brez kompromisov izvedejo katero koli zasnovo notranjosti. V prostoru ostanejo le lične rešetke, ki jih je mogoče prilagoditi slogu notranjosti ali pa so skoraj nevidne.

To je še posebej pomembno za prestižne objekte, kot so hoteli, restavracije in pisarne razreda A, kjer je estetika ključnega pomena. S stropno vgradnjo kanalov se izognete tudi težavam s postavitvijo zunanjih enot na fasado stavbe, kar je pomembno za zgodovinska mestna središča ali stavbe z arhitekturnimi omejitvami.

Varčevanje s prostorom

Kanalski ventilatorski tuljavnik, nameščen na strop, za razliko od stoječih ali stenskih enot ne zavzema uporabne talne površine. To je še posebej dragoceno v kompaktnih prostorih, kjer je pomemben vsak kvadratni meter, kot so majhna stanovanja, pisarne in hotelske sobe.

Poleg tega lahko enokanalni fan coil služi več prostorom hkrati, kar prihrani tako prostor kot stroške opreme. Namesto da bi v vsako sobo namestili ločeno klimatsko napravo, lahko en zmogljiv MCFC Mycond zagotovi prijetno klimo v celotnem stanovanju ali delu pisarne.

Učinkovitost distribucije zraka

Vgradnja kanalov pod stropom zagotavlja optimalno porazdelitev zraka po celotnem prostoru. Dovod zraka od zgoraj ustvarja enakomerno temperaturno polje brez mrtvih con ali prevelikih zračnih tokov.

Zahvaljujoč možnosti postavitve več dovodov zraka v različnih delih prostora je doseženo popolno kroženje zraka. To je še posebej pomembno za velike odprte prostore, kjer je treba zagotoviti udobne pogoje v vseh prostorih.

Statični tlak do 50 Pa pri enotah Mycond MCFC fan coil omogoča dovod zraka do 15 do 20 metrov od glavne enote, kar razširi možnosti načrtovanja sistema.

Možnosti namestitve in konfiguracije

Zadnje okno za dovod zraka

Konfiguracija z zadnjim oknom za dovod zraka je primerna za aplikacije, kjer je enota fan coil nameščena ob steni ali v kotu stropnega prostora. V tej konfiguraciji se zrak vpihuje skozi zadnjo ploščo enote, kar omogoča namestitev rešetke za povratni zrak na steno.

Prednosti te možnosti:

• Kompaktna namestitev ob steni
• Priročen dostop za vzdrževanje s sprednje strani
• Možnost namestitve v vogale prostora
• Učinkovita uporaba prostora med stropom

Spodnje okno za dovod zraka

Konfiguracija s spodnjim oknom za dovod zraka je idealna za postavitev ventilatorske tuljave v osrednji del stropnega prostora. Zrak se vpihuje skozi spodnjo ploščo, kar omogoča namestitev rešetke za povratni zrak v strop.

Prednosti spodnjega dovoda:

• Enakomeren zajem zraka iz celotne prostornine prostora
• Možnost centralne namestitve enote fan coila
• Optimalno kroženje zraka
• Prilagodljivost pri načrtovanju lokacije rešetk

Levi cevni priključek

Mycond MCFC podpira tako desno kot levoročne cevne priključke, kar zagotavlja dodatne možnosti za optimizacijo razporeditve komunikacij. To je še posebej pomembno pri prenovi obstoječih stavb ali kadar je prostor za namestitev cevi omejen.

Kdo je primeren za vgradnjo v strop

Stanovanjske nepremičnine

Luksuzna stanovanja in penthousi: Stropne kanalske ventilatorske spiralne enote so idealne za prestižne stanovanjske nepremičnine, kjer sta pomembna tako udobje kot estetika. Odsotnost vidne opreme vam omogoča ustvarjanje razkošnih notranjosti brez kompromisov.

Studio stanovanja in lofti: V odprtih prostorih kanalska enota fan coil zagotavlja enakomerno porazdelitev zraka po celotnem prostoru in ustvarja udobne pogoje v vsakem funkcionalnem prostoru.

Zasebne hiše: Pri podeželskih hišah vam kanalska namestitev omogoča vzpostavitev centraliziranega klimatskega sistema z individualnim uravnavanjem temperature v vsakem prostoru.

Poslovne nepremičnine

Pisarne razreda A: Prestižni pisarniški centri zahtevajo prefinjene sisteme klimatizacije, ki ne ogrožajo strogosti poslovne notranjosti. Stropne kanalske enote fan coil zagotavljajo potrebno raven udobja, hkrati pa ohranjajo reprezentativen videz prostorov.

Hoteli in restavracije: V gostinstvu notranja estetika neposredno vpliva na izkušnjo gostov. Skrita namestitev opreme za klimatizacijo omogoča ustvarjanje ambientalnih prostorov brez tehničnih elementov.

Zdravstvene in izobraževalne ustanove: Kanalna namestitev zagotavlja enakomerno porazdelitev zraka, kar je pomembno za vzdrževanje udobnih razmer v velikih prostorih z veliko koncentracijo ljudi.

Objekti s posebnimi zahtevami

Zgodovinske stavbe: Pri obnovi arhitekturnih spomenikov kanalska vgradnja omogoča namestitev sodobnih klimatskih sistemov, ne da bi pri tem motili avtentični videz notranjosti.

Razstavne dvorane in muzeji: Za ohranjanje eksponatov je potreben natančen nadzor mikroklime brez ustvarjanja lokalnih zračnih tokov, kar zagotavljajo kanalski sistemi.

Stropnakanalska namestitev ventilatorskih spiralnih enot Mycond MCFC je najboljša rešitev za tiste, ki cenijo kombinacijo funkcionalnosti, učinkovitosti in estetike. Ta pristop omogoča ustvarjanje udobnih klimatskih pogojev, hkrati pa ohranja lepoto in harmonijo notranjega prostora.
