Priključni diagrami za ventilatorske tuljave (~220 V)

Spodaj lahko najdete 2 shemi ožičenja za ventilatorske enote, opremljene s 3-hitrostnim AC motorjem (~220V) in običajno zaprtimi ventil(i) s termoelectricnimi aktuatorji.

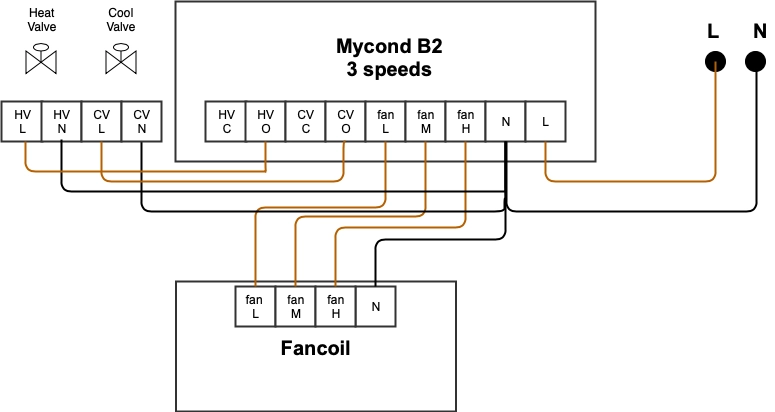

4-cevni sistem


Shema, ki prikazuje ožičitvene povezave za 220V ventilatorsko enoto.

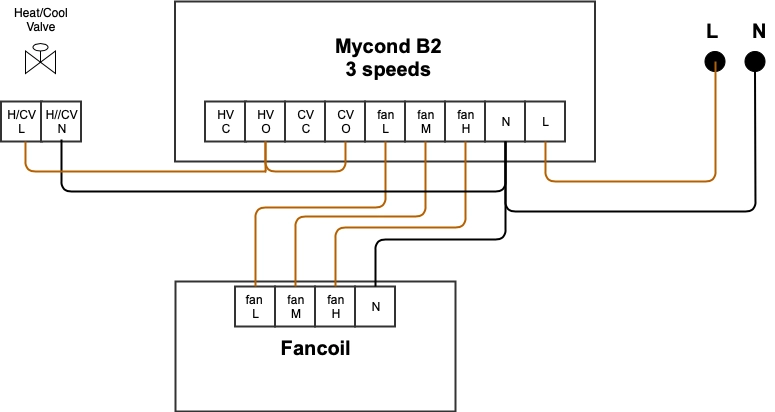

2-cevni sistem

Shema, ki ponazarja ožičitveno nastavitev za ventilatorske enote s 220 V povezavo.

Namestite mostiček med priključkom HV-O in CV-O.
