Prezračevalne enote z rekuperacijo energije serije MV***I-W

Prezračevalne naprave z rekuperacijo energije podjetja MYCOND so zasnovane tako, da zagotavljajo največje udobje v prostoru s kondicioniranjem dovedenega zraka s toploto in vlago, pridobljeno iz odpadnega zraka, kar znatno zmanjša stroške hlajenja ali ogrevanja prostora
Stopnja pretoka zraka: 200 ... 3000 m3/h

Želite kupiti ali imate vprašanja?
Prezračevalne enote z rekuperacijo energije serije MV***I-W

Dovod svežega zraka skozi rekuperator pri načinu rekuperacije toplote ali neposredno pri obvodnem načinu.

Splošna zmogljivost:

  • Dovod svežega zraka (200 do 3000m3/h)
  • Rekuperacija toplote: do 75 %
  • Rekuperacija vlage: do 65 %
  • Filtriranje in čiščenje zraka
  • Tiho in zanesljivo delovanje

Enote imajo standardni nabor funkcij:

  • Nadzor hitrosti ventilatorja
  • Štirje vgrajeni temperaturni senzorji
  • Zaščita toplotnega izmenjevalnika pred zmrzovanjem
  • Sistem prostega hlajenja
  • Inteligentni sistem odmrzovanja toplotnega izmenjevalnika
  • Nadzor nad zunanjim električnim grelnikom zraka
  • Tedenski časovnik
  • Integrabilnost s sistemom za upravljanje stavbe

* Na voljo kot opcija

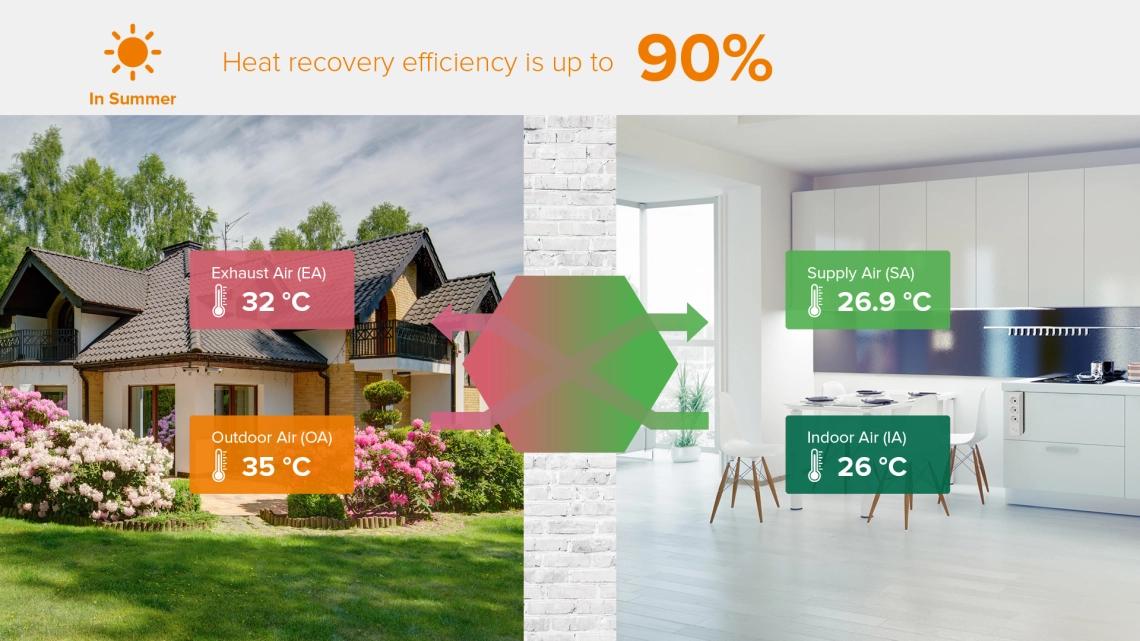

Poleti sistem za rekuperacijo toplote prihrani električno energijo za klimatizacijo, saj del zunanje toplote vrne nazaj na prosto.

Energy recovery ventilation system in operation during summer conditions.

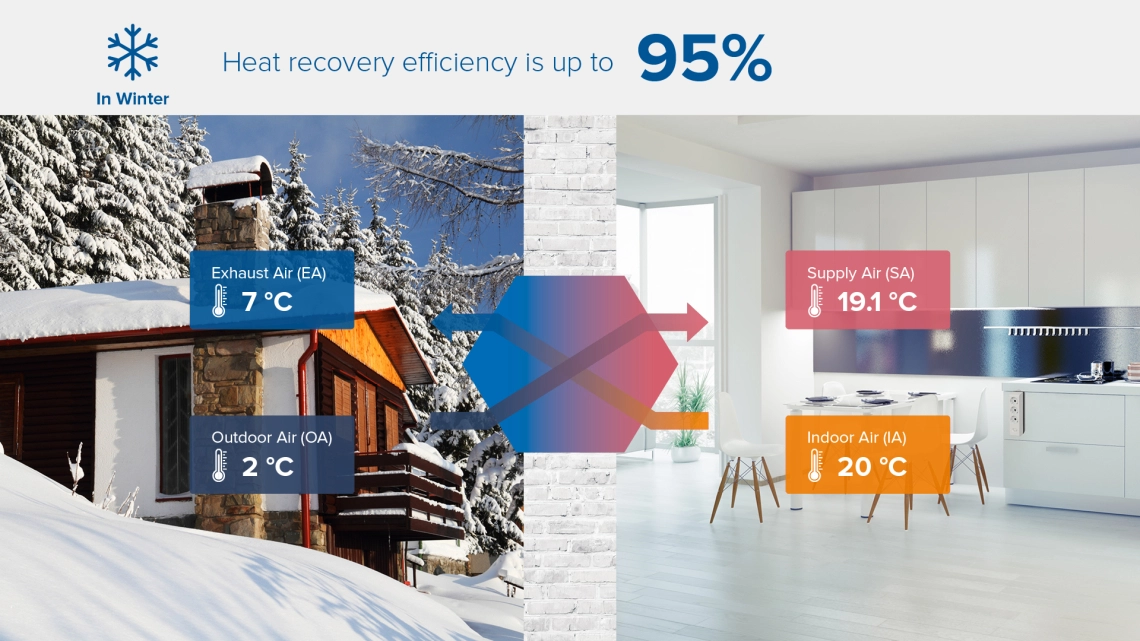

Pozimi se del notranje toplote vrne v prostor, kar zagotavlja znatne prihranke pri ogrevanju prostorov in zraka.

Winter scene highlighting energy-efficient ventilation unit.

Podatki so podani kot referenca. Veliko je odvisno od vlažnosti zraka v prostoru, zunanje vlažnosti, toplotne izolacije prostora, toplotne izolacije in dolžine zračnih kanalov itd.

Specifikacije   Enote MV1500I-W MV2000I-W MV2500I-W MV3000I-W
Stopnja pretoka zraka visoka m3/h 1500 2000 2500 3000
  srednja m3/h 1500 2000 2500 3000
  nizko m3/h 1000 1200 2000 2500
Zunanji tlak

visoka

srednja

Pa

Pa

163

135

176

132

200

170

210

180

  nizko Pa 84 1110 140 150
Učinkovitost entalpije,
hlajenje

visoka

srednja

%

%

66

66

62

62

61

61

60

60

  nizko % 69 65 64 63
Entalpijski izkoristek,
ogrevanje

visoka

srednja

%

%

70

70

71

71

70

70

69

69

  nizko % 74 73 72 71
Prenos toplote
učinkovitost

visoka

srednja

%

%

71

71

71

71

70

70

70

70

  nizko % 74 74 73 73
Raven hrupa

visoka

srednja

dB(A)

dB(A)

51

49

53

51

55

52

57

54

  nizko dB(A) 46 49 50 51
Napetost   V 220-240 V / 1Ph / 50 Hz
Poraba energije   W 485/740/785 650/980/1020 940/1250/1300 1400/1870/1950
Delovni tok   A 2.3/3.6/3.8 3.0/4.6/4.8 4.5/6.0/6.3 6.5/8.7/9.0
Vstupný výkon   W 485/740/785  650/980/1020  940/1250/1300  1400/1870/1950
Napájací kábel   mm2 3х1,5 3х2,5
Ovládací kábel   mm2 2×0.5
Ovládanie, štandardné     Áno (7-dňový cyklus)
Ovládanie (BMS), Modbus     Áno
Typ ventilátora     Motor ventilátora klimatizácie
Rýchlosť ventilátora (prívod vzduchu)     3-stupňové ovládanie ventilátora
Rýchlosť ventilátora (odvod vzduchu)     3-stupňové ovládanie ventilátora
Obchádzka     Áno (automaticky v nastaviteľnom rozsahu)
Rozmrazovanie     Áno (automaticky v nastaviteľnom rozsahu)
Kontrola CO2     Dodatočný senzor (ovládanie zapnutia/vypnutia v nastaviteľnom rozsahu)
Výstupné kontakty poruchového alarmu     Áno
Vypnutie v prípade požiaru     Áno
Teža   kg 110 112 130 142
Rozmery visoka mm 1250 1250 1524 1624
  srednja mm 1200 1200 1400 1500
  nizko mm 520 520 580 650
Priemer pripojovacieho potrubia   mm 380х230-400х320 350х273-500х350 398х285-500х350

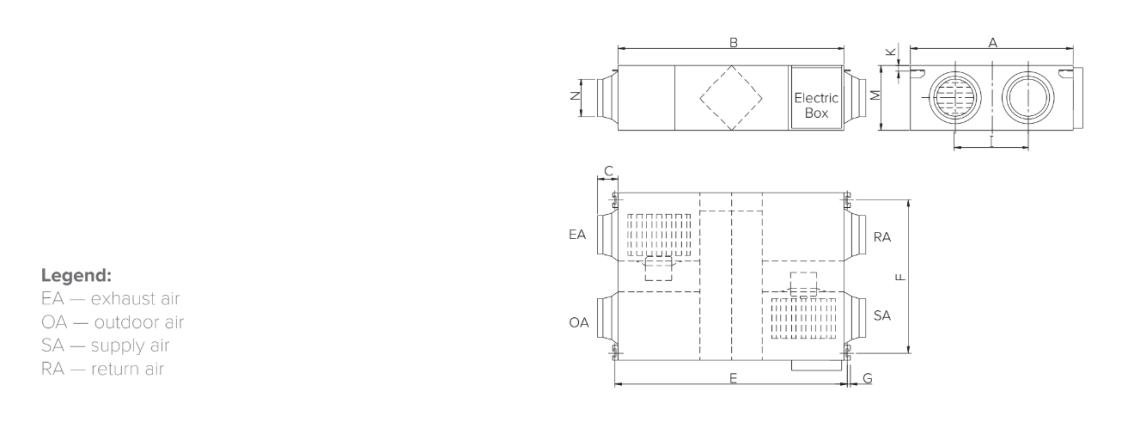

Dimenzije

Prezračevalne enote MV200I-W - MV600I-W

Model A B C E F G I K M N EA RA QA SA
MV200I-W 580 666 100 725 510 19 290 20 264 Ø144 150 150 150 150
MV400I-W 804 744 100 675 862 19 480 111 270 Ø144 150 150 150 150
MV600I-W 904 824 107 754 960 19 500 111 270 Ø194 200 200 200 200

Vse mere so v milimetrih.


Air ventilation unit for efficient energy recovery.

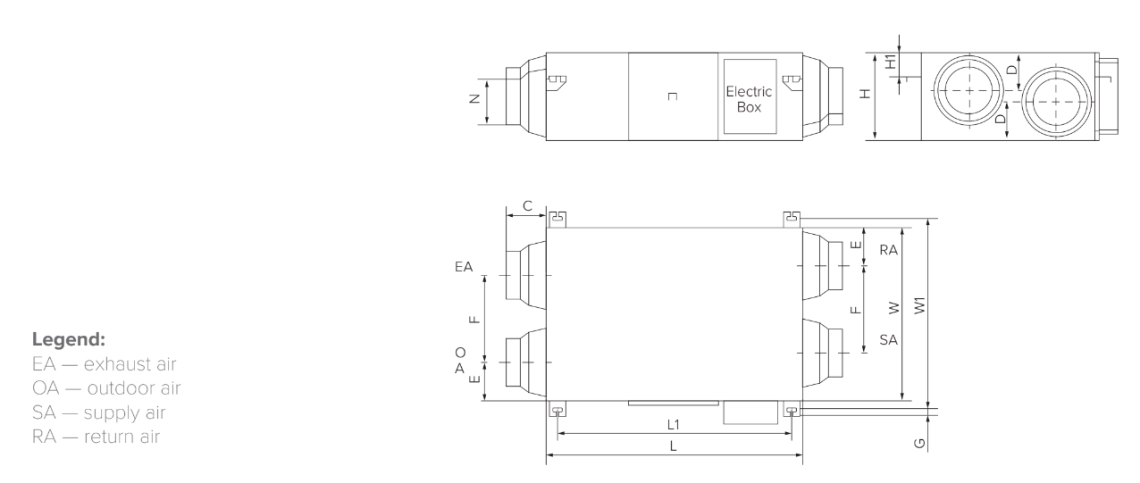

Dimenzije

Prezračevalne enote MV900I-W - MV1100I-W

Model L L1 W W1 H H1 N C D E F G EA RA QA SA
MV900I-W 1126 1056 834 891 388 169 Ø242 86 157 152 436 21 250 250 250 250
MV1100I-W 1129 1060 1216 1273 388 171 Ø242 86 147 152 621 21 250 250 250 205

Vse mere so v milimetrih.


Energy recovery ventilation unit showcasing advanced heat recovery features.

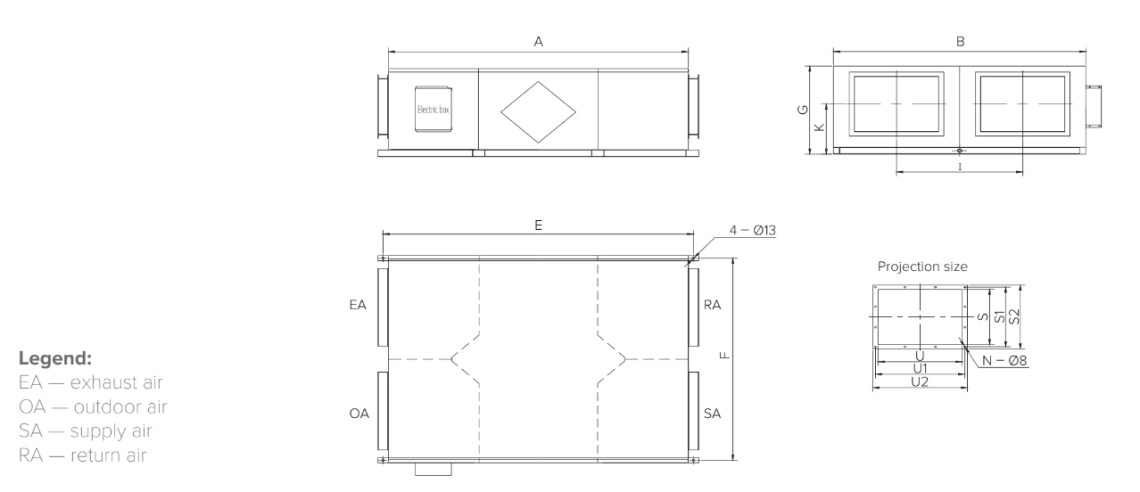

Dimenzije

Prezračevalne enote MV1500I-W - MV3000I-W

Model A B E F G I J K V V1 V2 W W1 W2 S S1 S2 U U1 U2 M N
MV1500I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2000I-W 1250 1200 1300 1170 520 600 338.5 300 230 255 280 308 333 358 320 345 370 400 425 450 10 12
MV2500I-W 1524 1400 1574 1370 580 700 334 335 273 298 323 350 375 400 350 375 400 500 525 550 10 12
MV3000I-W 1624 1500 1674 1470 650 750 400 405 285 310 335 373 398 423 350 375 400 500 525 550 10 12

Vse mere so v milimetrih.


Diagram illustrating heat recovery mode for ventilation units in the MV series.

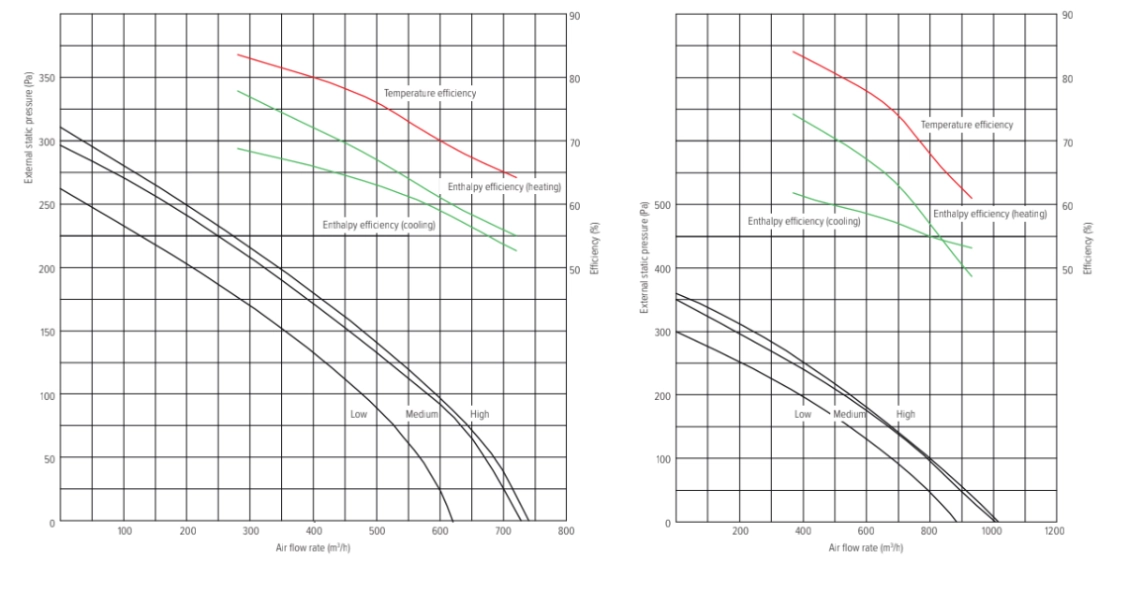

Parametri zmogljivosti

Prezračevalne enote MV200I-W / Prezračevalne enote MV400I-W


An energy recovery ventilation unit from the MV***I-W series designed for efficient indoor air quality improvements.

Parametri delovanja

Prezračevalne enote MV600I-W / Prezračevalne enote MV900I-W


Energy recovery ventilation unit in air distribution mode.

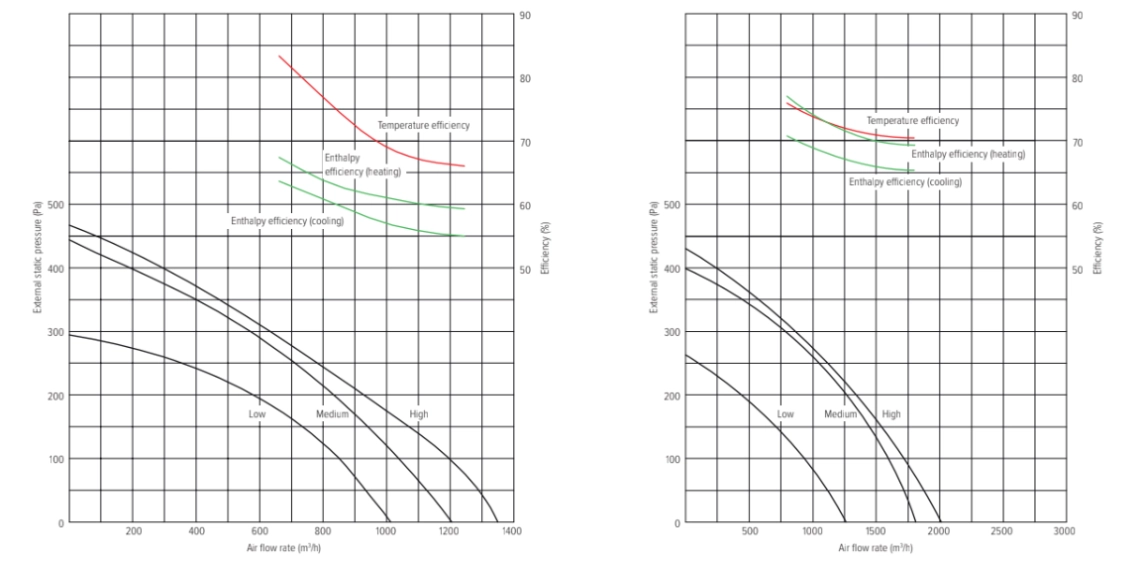

Parametri delovanja

Prezračevalne enote MV1100I-W / Prezračevalne enote MV1500I-W


Diagram of energy recovery units with enhanced efficiency features.

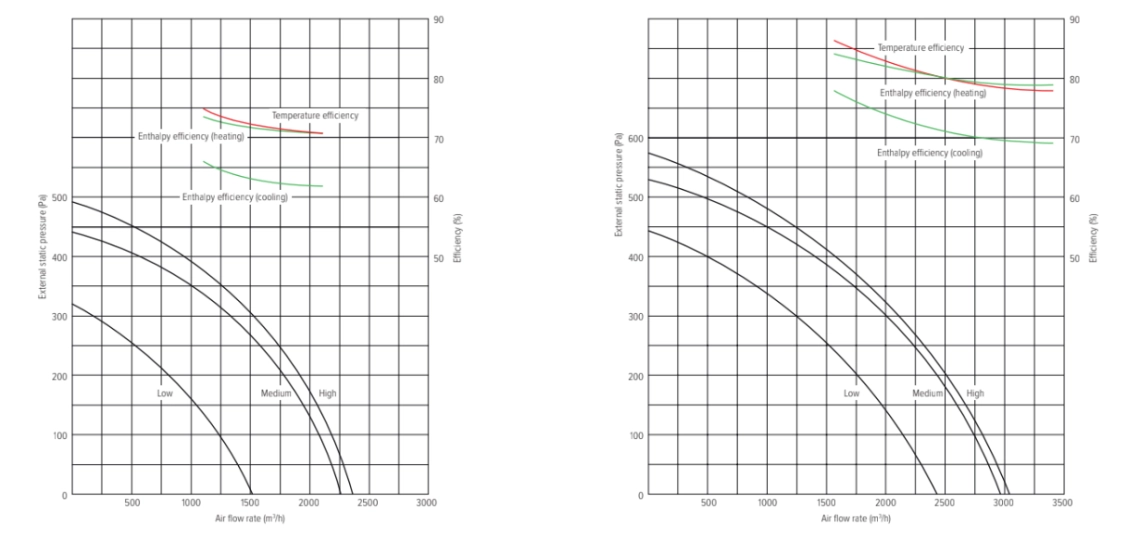

Parametri delovanja

Prezračevalne enote MV2000I-W / prezračevalne enote MV2500I-W

Diagram of MV***I-W series demonstrating energy recovery features.

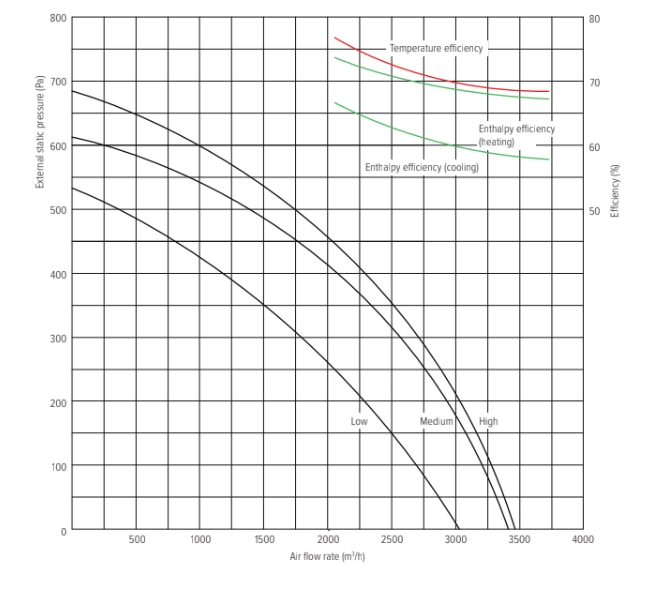

Parametri delovanja

Prezračevalne enote MV3000I-W

Latitudinal view of MV3000I-W energy recovery ventilation unit.
