Kako deluje toplotna črpalka zrak-voda: popoln tehnični vodič

V sodobnem svetu, kjer sta energetska učinkovitost in okoljska varnost v ospredju, postajajo toplotne črpalke zrak-voda vse bolj priljubljena rešitev za ogrevanje domov. Vendar pa mnoge potencialne uporabnike skrbi eno ključno vprašanje: kako lahko toplotna črpalka učinkovito ogreje hišo v mrzlih zimskih mesecih pri temperaturah -20°C in nižje? In kar je najpomembnejše — kako je sploh mogoče pridobiti toploto iz hladnega zimskega zraka?

Zdi se paradoksalno, da lahko toploto črpamo iz zraka, katerega temperatura je pod ničlo. A fizika in tehnologija to omogočata, in prav tem principom posvečamo naš članek.

Fizika procesa: kako toplotna črpalka pretvori mraz v toploto

V središču principa delovanja toplotne črpalke zrak-voda je hladilni cikel, ki ga lahko pogojno razdelimo na štiri ključne faze:

1. Uparjanje: Hladilno sredstvo R32 v zunanji enoti absorbira toploto iz okolice in izhlapeva. Tudi pri negativnih temperaturah zrak vsebuje dovolj toplotne energije.
2. Stiskanje: Plinasto hladilno sredstvo vstopi v kompresor, kjer se stisne. Pri tem se njegova temperatura znatno poveča (do +70–90°C).
3. Kondenzacija: Segret plin prehaja skozi toplotni izmenjevalnik, prenaša toploto vodi v ogrevalnem sistemu in se utekočini nazaj v tekočino.
4. Ekspanzija: Tekoče hladilno sredstvo preide skozi ekspanzijski ventil, kjer se njegov tlak in temperatura močno znižata, nato pa se cikel ponovi.

Ključno vlogo v tem procesu igra hladilno sredstvo R32. Njegova edinstvena lastnost je, da spreminja vrelišče glede na tlak. Pri nizkem tlaku vre celo pri temperaturi -30°C, pri čemer absorbira toploto iz zraka. Pri visokem tlaku pa njegova temperatura kondenzacije doseže +70°C, kar omogoča ogrevanje ogrevalnega medija na +35–55°C.

Tako toplotna črpalka toplote ne generira, temveč jo le prenaša iz nizkotemperaturnega vira (zrak) k visokotemperaturnemu porabniku (ogrevalni sistem), pri čemer za to porablja električno energijo.

Ključne komponente toplotne črpalke: tehnični kontrolni seznam

Sodobna toplotna črpalka zrak-voda je kompleksen inženirski sistem, ki ga sestavljajo naslednje ključne komponente:

• Inverterni DC-kompresor — srce sistema, ki zagotavlja stiskanje hladilnega sredstva z možnostjo gladke modulacije moči od 30% do 100%, s čimer se sistem prilagaja potrebam ogrevanja.
• Rebrasti uparjalnik zunanje enote s funkcijo samodejnega odtaljevanja — zagotavlja učinkovit prenos toplote z zrakom in samodejno odstranjevanje ivja, ki nastaja pri negativnih temperaturah.
• Ploščni kondenzator notranje enote — prenaša toploto iz vročega hladilnega sredstva na vodo v ogrevalnem sistemu ter maksimira učinkovitost prenosa toplote.
• Elektronski ekspanzijski ventil — zagotavlja natančno doziranje hladilnega sredstva glede na obratovalne pogoje in ohranja optimalno učinkovitost.
• EC-motorji ventilatorjev — energijsko učinkoviti motorji, ki zagotavljajo potreben pretok zraka skozi zunanjo enoto.
• Senzorji temperature in tlaka — nadzirajo parametre delovanja sistema za največjo učinkovitost in varnost.
• Regulator z vremensko odvisno logiko — prilagaja delovanje toplotne črpalke zunanjim pogojem in optimizira porabo energije.

Linija BeeSmart: učinkovitost v številkah

Za različne objekte in potrebe ogrevanja je podjetje Mycond razvilo linijo toplotnih črpalk BeeSmart z različnimi močmi:

Kjer oznaka A7 W35 pomeni, da sta bila toplotna moč in COP merjena pri temperaturi zraka +7°C in temperaturi vode v ogrevalnem sistemu +35°C v skladu s standardom EN14511. Oznaka A-7 W35 pa pomeni meritve pri temperaturi zraka -7°C in temperaturi vode +35°C.

Zakaj izbrati BeeSmart: ključne prednosti

Toplotne črpalke BeeSmart podjetja Mycond imajo številne konkurenčne prednosti, zaradi katerih so optimalna izbira za evropsko podnebje:

• Učinkovito delovanje pri nizkih temperaturah — zanesljivo delujejo do -25°C, medtem ko so cenovno ugodni modeli omejeni na -15°C.
• Visok SCOP za nizkotemperaturne sisteme, kot je talno ogrevanje, kar pomeni znatne prihranke električne energije skozi ogrevalno sezono.
• Integracija prek Modbusa — možnost priklopa dodatnih virov toplote in integracije v pametni dom.
• Vremensko vodeno upravljanje — samodejna prilagoditev temperature ogrevalnega medija zunanjim pogojem prihrani do 20% energije v primerjavi s sistemi s konstantno temperaturo.
• Certifikat Heat Pump Keymark — neodvisna potrditev deklariranih karakteristik, ki zagotavlja kakovost in zanesljivost opreme.

Alternative in primerjava: kaj izbrati za ogrevanje

Pri izbiri ogrevalnega sistema je pomembno preučiti vse razpoložljive možnosti:

1. Klasični plinski kotli — nižja začetna naložba, vendar so obratovalni stroški 3–4-krat višji kot pri toplotnih črpalkah. Poleg tega so odvisni od dobave plina.
2. Geotermalne toplotne črpalke zemlja-voda — imajo stabilnejši COP skozi leto, vendar stroški vrtanja vrtin povečajo proračun za 40–60%.
3. Monoblok toplotne črpalke — enostavnejša montaža, vendar omejitve glede razdalje namestitve od hiše in tveganje zamrznitve sistema.

Posebnosti montaže in obratovanja

Za doseganje največje učinkovitosti toplotne črpalke je potrebno pravilno načrtovati sistem:

• Hidravlična shema z zalogovnikom — zagotavlja stabilno delovanje toplotne črpalke, preprečuje pogosto vklapljanje/izklapljanje in ščiti kompresor.
• Mešalni sklopi — omogočajo hkratno delovanje z radiatorji (W55) in talnim ogrevanjem (W35), pri čemer zagotavljajo optimalno temperaturo za vsak sistem.
• Redno vzdrževanje — vključuje letni pregled tlaka hladilnega sredstva in čiščenje toplotnih izmenjevalnikov za ohranjanje visoke učinkovitosti.
• Cikel samodejnega odtaljevanja — pri delovanju v nizkih temperaturah se lahko na uparjalniku tvori ivje. Sistem to samodejno prepozna in za 5–10 minut preklopi v način hlajenja za odstranitev ivja.

Pogosta vprašanja o toplotnih črpalkah

Ali lahko toplotna črpalka deluje pri -25°C?

Da, toplotne črpalke BeeSmart so zasnovane za učinkovito delovanje do -25°C. Pri tem ohranjajo do 70% svoje nazivne moči in zagotavljajo udobno ogrevanje.

Koliko električne energije porabi toplotna črpalka?

Poraba je odvisna od moči modela in obratovalnih pogojev. Na primer, MHCS 035 pri +7°C porabi približno 2,1 kW električne energije ter proizvede 9,2 kW toplote (COP = 4,38).

Kaj sta COP in SCOP?

COP (Coefficient Of Performance) je koeficient učinkovitosti toplotne črpalke v določenem trenutku, ki prikazuje razmerje med proizvedeno toploto in porabljeno električno energijo. SCOP (Seasonal COP) je povprečni koeficient učinkovitosti skozi ogrevalno sezono, ki upošteva spremembe zunanje temperature.

Zakaj je toplotna črpalka pozimi glasnejša?

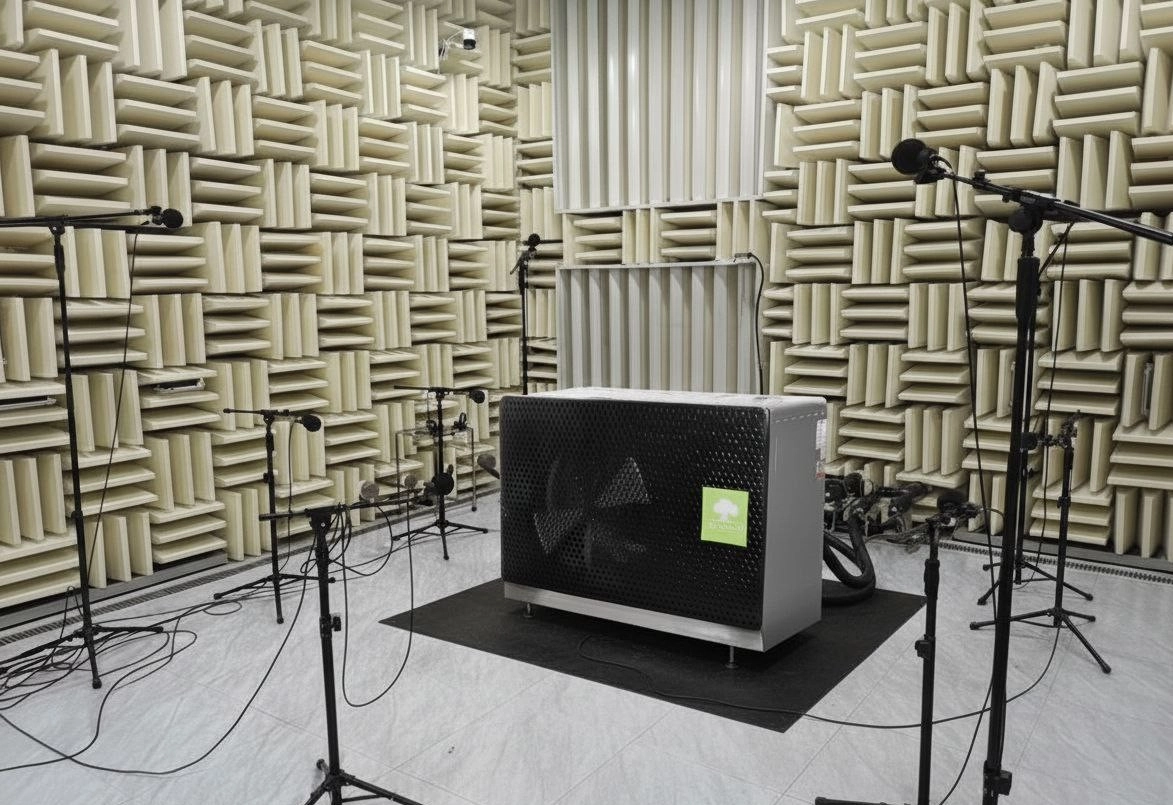

Hrup je lahko povezan z delovanjem ventilatorja pri višjih vrtljajih pri nizkih temperaturah, pa tudi s ciklom samodejnega odtaljevanja. Sodobni modeli BeeSmart so optimizirani za nizek nivo hrupa (52–61 dBA).

Ali je potreben rezervni kotel?

Za sisteme BeeSmart z delovnim območjem do -25°C rezervni kotel običajno ni potreben. Priporoča pa se v regijah z izjemno nizkimi temperaturami ali za dodatno zanesljivost.

Kako pogosto je treba dopolniti hladilno sredstvo?

Toplotne črpalke BeeSmart so dobavljene v celoti napolnjene s hladilnim sredstvom R32 in so hermetični sistemi. Ob pravilni montaži dopolnjevanje običajno ni potrebno skozi celotno življenjsko dobo (15–20 let).

Kakšna je razlika med R32 in R410A?

R32 ima nižji potencial globalnega segrevanja (GWP = 675) v primerjavi z R410A (GWP = 2088), kar ga naredi bolj okoljskega. Poleg tega R32 zagotavlja višjo energijsko učinkovitost in zahteva manjšo količino polnjenja.

Kontrolni seznam: 5 ključnih parametrov pri izbiri toplotne črpalke

1. Območje delovnih temperatur — mora ustrezati podnebnim razmeram regije.
2. SCOP za vaš ogrevalni sistem — določa realne prihranke na dolgi rok.
3. Zvočne lastnosti — pomembne pri namestitvi zunanje enote v bližini bivalnih prostorov.
4. Prisotnost inverterskega kompresorja — zagotavlja učinkovitost pri delnih obremenitvah.
5. Možnosti upravljanja in integracije — pomembne za optimizacijo delovanja ogrevalnega sistema.

Formula za izračun sezonskega SCOP

SCOP = Σ(Q_h) / Σ(E_input)

kjer je Q_h — toplotna energija, proizvedena v sezoni, E_input — porabljena električna energija.

Tipične napake pri izbiri in montaži

• Podcenjevanje površine toplotnega izmenjevalnika, kar vodi do nezadostne moči.
• Odsotnost zalogovnika, ki povzroča taktiranje sistema.
• Nezadostna toplotna izolacija hiše, zaradi česar je potrebna toplotna črpalka večje moči.
